Ja, vielen Dank auch von mir in jeder Hinsicht.
_________________
vy 73 Volker SM5ZBS

http://elektronikbasteln.pl7.de/
http://www.qrz.com/db/sm5zbs


Das Gleiche läßt uns in Ruhe, aber der Widerspruch ist es, der uns produktiv macht. (Johann Wolfgang von Goethe)

[volkerB]

Gern geschehen. Ich freue mich ja schon, wenn ich als halbgebildeter Elektronik-Hansdampf in diesem gelehrten Forum etwas beitragen kann

[volkerB]

Hallo Uwe,

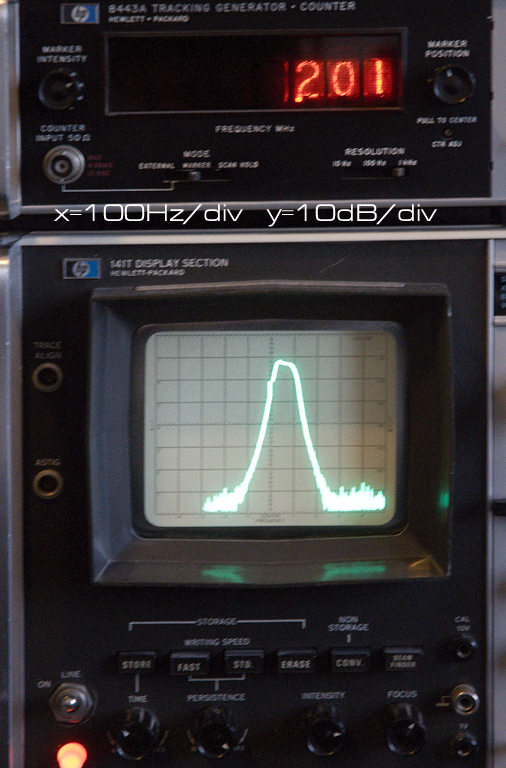

danke für die Information vom DL3ARW Angebot (er ist übrigens jetzt auch in diesem Forum), ich habe ihm gleich ein MF200-0009 Filter mit 90Hz Banfbreite abgekauft. Für CW ist dieses Filter sicher der Hit (falls ich es in diesem Leben noch schaffe den Code zu erlernen), aber auch als Carrierfilter für einen AM-Sysnchrondemodulator sollte es gut funktionieren. Ich habe das Filter durchgemessen (fliegender Aufbau und mit Widerständen zwangsangepasst, Weitabselektrion dürfte also noch größer sein). Ich glaube er hat noch eins übrig, falls Du Interesse hast.

Viele Grüße vom Chiemsee,
Volker

[DC5PI]

Danke Volker,

Manfred ist ein Kumpel von mir und er hatte mich über seine Verkäufe zeitgleich informiert.

Deine Messergebnisse hatte ich auch schon gesehen - sehr fein


Im Augenblick habe ich die vier MF200 Filter in einer Kiste gut verstaut liegen.
Vielleicht ergibt sich in den nächsten Jahren für mich daraus ein Bauprojekt.

Sender - Empfänger wer weiß ?
_________________
73, Uwe
DC5PI

[volkerB]

Hallo Filterfreunde,

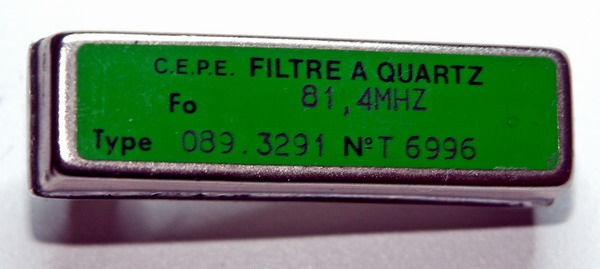

kennt jemand dieses Filter und weiß, in welche Empfänger es eingebaut wurde?



Ich habe es schon etliche Jahre "gebunkert" für spätere Verwendung in einem Up-Conversion Receiver. Netterweise hat Günter (DL7LA) das Filter für mich vermessen. Hier seine Resultate:

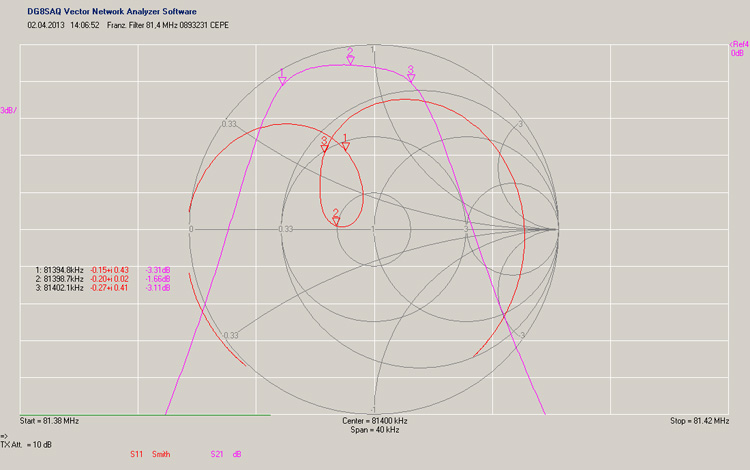

Durchlasskurve und Impedanzen:

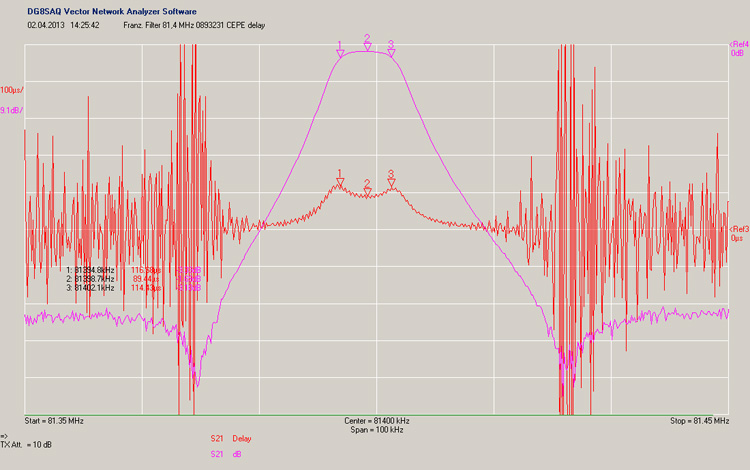

Gruppenlaufzeit:

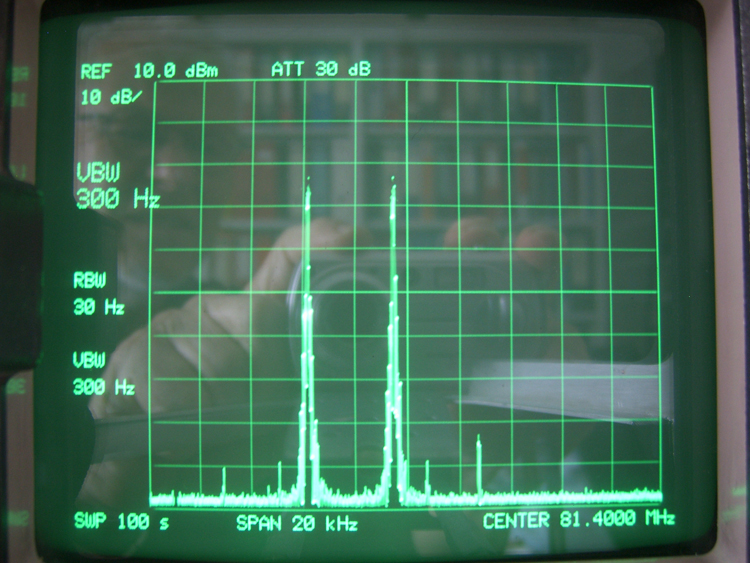

IP3 (+30dB)



Damit steigt der Mut, sich diesem Projekt realiter zur nähern! Anscheinend bin ich nach Chris der einzige Verrückte, der einen Empfänger mit so hoher 1. ZF bauen will (Günter überlegt noch, ist aber eine große Hilfe dabei).

Grüße,
Volker
_________________
http://www.banfield.de/elektronik

[Christian]

Hallo Volker!

Das ist ein Filter der franz. Firma
"Compagnie d'Électronique et de Piézo-Électricité" = CEPE
CEPE gabs bis 1998, dann C-MAC von 1998 bis 2007 und danach RAKON

Vielleicht finde ich noch mehr raus - ist für mich aber nicht so einfach weil ich der franz. Sprache nicht mächtig bin.

Ein anderer Suchweg ist ev. die 1. ZF von 81.4 MHz:
Eine ZF von 81.4 MHz wurde damals zum Beispiel im

Rohde & Schwarz EK-070
und Racal RA3712

verwendet.
Die weitere Frage ist, wer verwendete franz. Filter?

Grüße vom Verrückten (aber nur mit 45 MHz)
_________________
73 de Chris, OE3HBW

[volkerB]

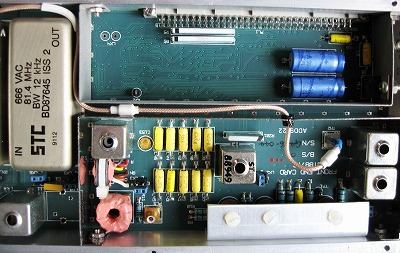

Danke, Chris, für die Infos. Unterlagen zum EK-070 habe ich, aber leider kein Foto der Innereien bzw. einen Herkunftshinweis im Schaltplan. Ein Foto des RACAL Frontends habe ich gefunden, das Filter ist aber von STC, wie alle von Racal verwendeten Quarzfilter. Ich werde weiter suchen...



Grüße vom Chiemsee in freundlichem Wetter,
Volker
