PostPosted: Sun Apr 28, 2013 5:21 pm    Post subject: Reply with quote
Hallo Bernd,

kann ich gerne machen aber ich bitte um etwas Geduld.


73, Andreas
Back to top
View user's profile Send private message
DH7AZ



Joined: 14 Jun 2012
Posts: 63
Location: JO72AS
PostPosted: Wed May 01, 2013 9:52 pm    Post subject: Reply with quote
Hier noch die ausstehenden Bilder vom Ausgangsspektrum der DDS-Module.

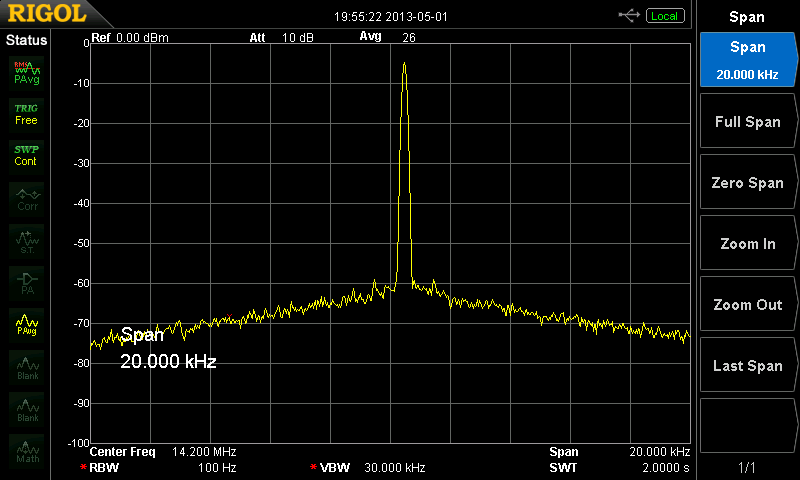

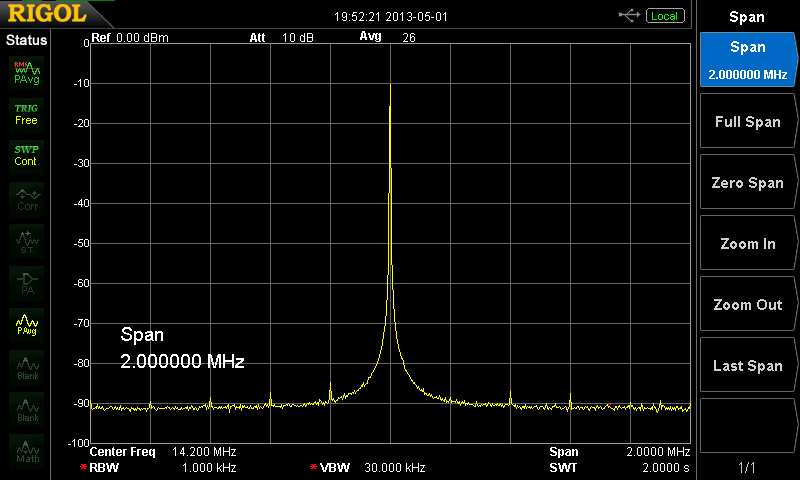

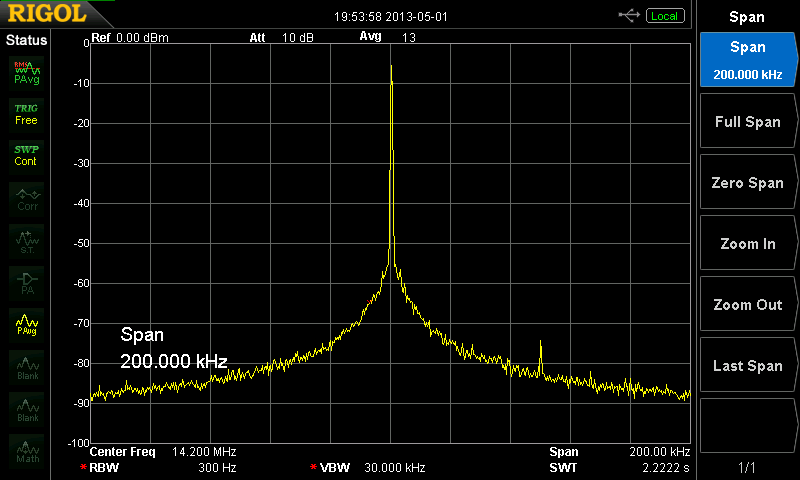

Ich habe 14,2 MHz als Frequenz gewählt, dieses auf den 3 folgenden Bildern mit unterschiedlichem Frequenzspan des SA dargestellt.
Bis auf den deutlich sichtbaren Rauschteppich sind die Signale trägernah nebenwellenfrei.

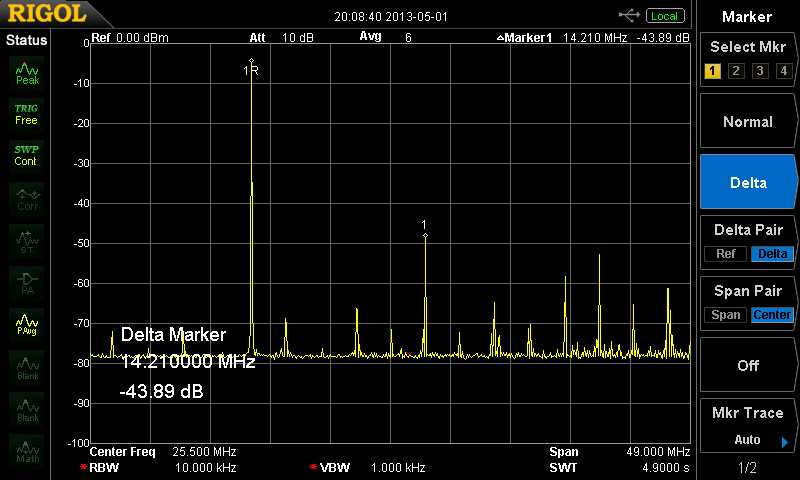

Das letzte Bild zeigt die Situation bei einem Sweep bis 50 MHz. Hier sieht man, daß die 2. Harmonische deutlich präsent ist.
Lt. Datenblatt sollte man einen bis 10dB besseren Abstand zum Träger erwarten können...

73, Andreas




Back to top
View user's profile Send private message
DC5PI



Joined: 29 Nov 2009
Posts: 371
Location: JO40HN
PostPosted: Wed May 01, 2013 10:18 pm    Post subject: Reply with quote
Danke Andreas, das ist sehr interessant ! Laughing
_________________
73, Uwe
DC5PI
Back to top
View user's profile Send private message Visit poster's website
dj6ev



Joined: 06 Nov 2012
Posts: 82
PostPosted: Wed May 01, 2013 11:02 pm    Post subject: Reply with quote
Hallo Andreas,

sehr interessante Bilder. Der AD9850 ist bezüglich Nebenwellen natürlich nicht so gut wie ein AD9951.

(Erbsenzählermodus an)
Bei dem Bild mit dem Rauschteppich wäre ich vorsichtig mit der Annahme, dass der vom AD9850 stammt. Soweit ich weiß, sind die Rigol-S/A mit -88dbc/Hz im 10kHz Abstand spezifiziert. Das ergibt bei 100Hz RBW einen Abstand von -68dbc. Das Bild zeigt bei +/-10kHz -70dbc.

Kannst du mal einen deiner "sauberen" Xtal-Oszis mit dem gleichen Einstellungen zeigen. Das müsste dann nur den Rauschteppich des Rigol zeigen.
(E-Modus aus).

BTW, welches Rigol-Modell ist das eigentlich?
73, Horst
Back to top
View user's profile Send private message
DH7AZ



Joined: 14 Jun 2012
Posts: 63
Location: JO72AS
PostPosted: Thu May 02, 2013 12:17 am    Post subject: Reply with quote
Hallo Horst,

vielen Dank für den Hinweis! Das ist eine Unkorrektheit gewesen, man sollte schon besser drauf achten, was man schreibt. Das "ebene" Gras ist natürlich der Rauschflur vom SA, lediglich die "Glocke" stammt von der DDS.
Ich habe hier den DSA815TG, schlägt sich ganz wacker, bei der Konkurrenz.
Gute Idee, so eine Vergleichsmessung, wäre vielleicht auch mit einer anderen DDS interessant.

73, Andreas
Back to top
View user's profile Send private message
DL5WB



Joined: 16 Jul 2012
Posts: 41
Location: JO50MX
PostPosted: Thu May 02, 2013 8:06 am    Post subject: Reply with quote
Vielen Dank Andreas.
Sehr anschaulich, ich warte noch auf meine Module...
_________________
73 Bernd
Back to top
View user's profile Send private message Send e-mail
