8-Kanal-Lauflichtsteuerung |
|
Bei dieser Schaltung handelt es sich um eine Lauflichtsteuerung für meinen Schwibbogen, der über den Parallelport (von 1993-95 mit AMIGA500) gesteuert wurde. Die Schaltung erfolgt über acht 220V/5A-Relais (das war ein Krach  ).
Dadurch ist es auch möglich acht 220V-Verbraucher an Eurosteckdosen zu schalten.
(Baujahr 1993)
Download:

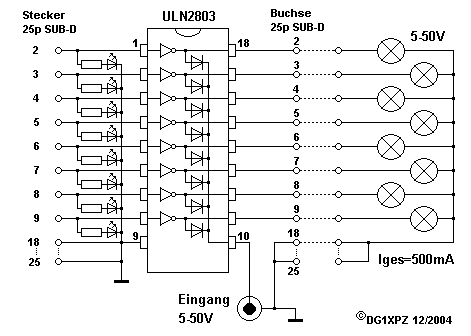

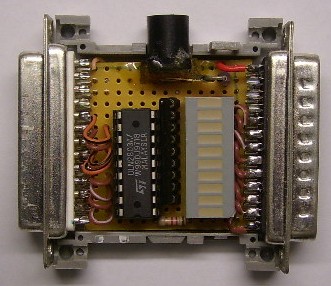

8-Kanal-Lauflichtsteuerung für kleine Lasten
|
Stromversorgung für PC-Lautsprecher
Einige PC-Lautsprecher werden über ein eigenes Steckernetzteil versorgt. Diese verfügen über keinen Netzschalter und bleiben meist aus Gründen der Bequemlichkeit am Netz. Dort verbrauchen sie, auch wenn der Lautsprecher ausgeschaltet ist, unnötig Strom. Abhilfe bringt da die Nutzung des PC-Eigenen Schaltnetzteils. Diese Schaltung bringt 5V und wird über eine 9-polige SUB-D-Buchse
nach außen geführt. Die
Höhe der benötigten Spannung, sowie die Ausführung der
Stromversorgungsbuchse muss natürlich dem jeweiligen Verwendungszweck angepasst
werden. Der hier verwendete Spannungsregler 78S05
ist ein 2A Typ. Auch hier muss darauf geachtet werden, dass der verwendete
Spannungsregler den Strom liefern kann, den das Lautsprechersystem verlangt. Da das PC-Schaltnetzteil sehr hohe Ströme liefern kann, ist der Eingang der Schaltung mit einer Feinsicherung abgesichert. Dies verhindert, bei einem möglichen Kurzschluss im Stromversorgungskabel zum Lautsprecher, einen Kabelbrand. Sollten diverse Zirp-Geräusche im Lautsprecher zu hören sein, die durch Störsignale im inneren des PC über die Stromversorgungsschaltung bzw. das Stromversorgungskabel zum Lautsprecher, mit übertragen werden, muss mit einer entsprechende Filterschaltung am Ausgang experimentiert werden. Eventuell hilft schon ein Ferritkern am Ausgang, auf den das Stromversorgungskabel mit 2-4 Windungen aufgewickelt wurde.
Download:
