Temperatur-Sensor 2 mit PT100



Temperatur-Sensor 2 mit PT100

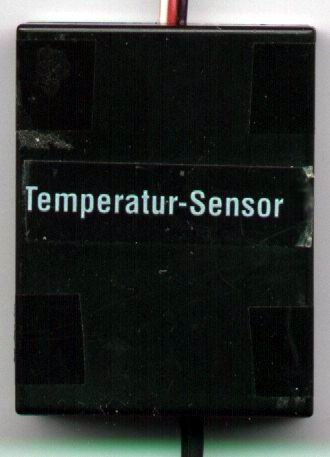

Der Temperatur-Sensor ist ein Zubehör für das Telemetriemodul oder das Application-Board I. Es ermöglicht Temperaturen von -50 bis +600 Grad C zu messen.

Technische Daten:
- Maße (L/B/H):  50 x 38 x 18 mm
- Betriebsspannung 6.5 Volt (von Application-Board I oder Telemetrie-Modul)
- Stromaufnahme ca.  1.25 mA
- Messbereich  -50 bis +600 Grad C +/-3%
- zuletzt im Conrad-Katalog 2003, Best.-Nr.: 10 88 04 & 12 12 07, Preis ca. 25€

Berechnung:
für Basic-Unit:
define ad_temp ad[1] 'ad[1] bis ad[8] je nach verwendetem Analogeingang
define temperatur word
#start
  looktab temptable, ad_temp, temperatur
  print temperatur/10;".";temperatur mod 10;"°C "
goto start
end
table temptable "tables/pt100.tab"

für Telemetriemodul:
Eingangssignal A
Tabelle PT100.TAB verwenden

Schaltplan:

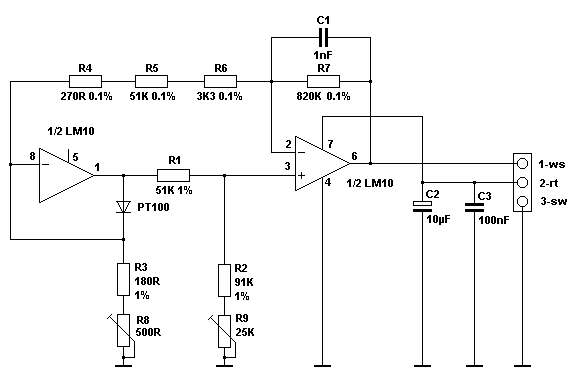

Schaltplan Temperatur-Sensor 2 mit PT100
