PK-TNC2

Terminal-Node-Controller für Packet-Radio





  • Übertragungsrate PR 1200 Baud (AFSK)
  • Übertragungsrate zum PC 1200/2400/4800/9600/19200 Baud einstellbar
  • Firmware TF2.7b
  • Digitale Rauschssperre (Trägererkennung mit IC XR2211)
  • 5 Kontroll-LED's auf der Vorderseite:
    Power   - Versorgungsspannung ok
    Transmit - Daten werden gesendet
    Carrier - Signalerkennung der digitalen Rauschsperre
    Connect - Verbindung hergestellt
    Status    - Nachricht vorhanden
  • Maße (B/H/T): 110mm x 32mm x 95mm
  • Gewicht ca. 330 Gramm
  • Gehäuse Aluminium grün eloxiert
  • letzter Preis 269,- DM (ca. 2003)

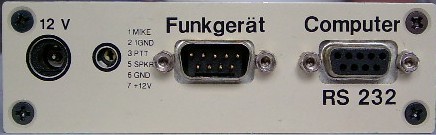

Bild 2: Ansicht Rückseite
  • 5.5/2.1mm Hohlstecker für 12 Volt  Stromversorgung  (6-16 Volt, ca. 60mA)
  • Einstellregler Mikrofon-Ausgangsspannung
  • 9-poliger Stecker für die Verbindung zum Funkgerät
    Pin 1 - Mikrofon
    Pin 2 - GND
    Pin 3 - PTT
    Pin 5 - NF-Ausgang vom Funkgerät
    Pin 6 - GND
    Pin 7 - +12V
  • 9-polige Buchse (RS232) für Verbindung zum PC

    TNC - PC
    Pin 2  -  Pin 2
    Pin 3  -  Pin 3
    Pin 5  -  Pin 5

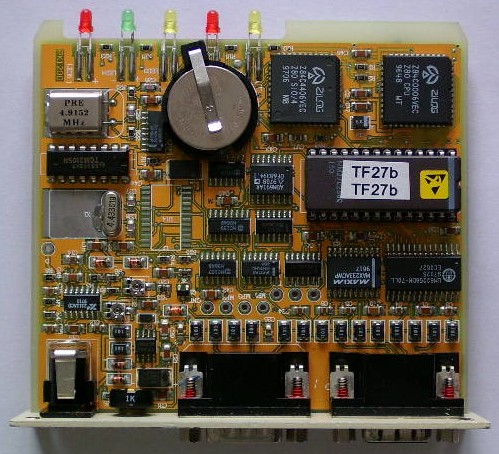

Bild 3: Oberseite Platine
  • Pufferbatterie CR2032
  • Fassung für EEPROM
    Achtung! In meinem TNC befand sich die Firmware TF2.7a (30-Nov-94), es gab diverse Probleme mit DAMA und Paxon (alle 2 sec CONNECT-DISCONNECT).
    Der Fehler war nach Wechsel auf TF2.7b weg.




Bild 4: Unterseite Platine
  • Lötbrücken zur Einstellung Baudrate zum PC
  • Lötbrücken zur Einstellung EEPROM (256KB/512KB)



Für Paxon (V2.00.1114) verwende ich folgende Einstellungen:


unter: Einstellungen -> Geräte -> Hostmode -> Eigenschaften

im Feld Initialisierung:

U 0
O 4
F 7
W 15
N 20
- CText nicht aussenden
- MaxFrame
- Frack
- Slot Time
- Retry Zähler


im Feld Deinitialisierung:

U 2 Hallo OM! Kein PC am TNC!
Y 10
O 4
F 7
W 15
N 20
I DG1XPZ
- CText mit //Quit-Funktion
- Max. Anzahl Kanäle
- MaxFrame
- Frack
- Slot Time
-
Retry Zähler
- My Call
  (Bei Erstinbetriebnahme leer)
