Antennentuner
LDG AT-7000



Technische Daten
Leistung: - für 0,1 bis 125 Watt in SSB und CW
- für bis zu 100 Watt in Digitalen Betriebsarten
Frequenzbereich: 1,8 bis 54 MHz
Speicherplätze: 2000
Abstimmzeit: 0,5 bis 6 Sek für volle Abstimmung
<0,1 Sek für Speicherabstimmung
Lastabstimmung: von 4 bis 800 Ohm (16 - 150 Ohm auf 6 m)
4 bis 3200 Ohm mit 4:1 Balun
anzuschließende Antennen: Dipole, Vertikale, V-Antennen, Beams,
Koaxgespeiste Antennen
Spannungsversorgung: 11 bis 16 Volt Gleichspannung (vom ICOM)
Stromverbrauch: 250 mA während des Abstimmvorganges
<8 mA Ruhezustand
Relais: bistabile Relais
Anschlüsse: - Antenne (SO-239/PL-259)
- Transceiver (SO-239/PL-259)
- Tunersteuerung/SV (6-pol., Mini-DIN)
- Erdungsklemme
Maße (B/H/T): 163 x 39 x 160 mm
Gewicht: 1,5 Kg



AT-7000 Rückseite
Bild1: AT-7000 Rückseite



Der AT-7000 ist mit allen Funkgeräten von ICOM verwendbar, das mit den Antennen AH-3 oder AH-4 kompatibel ist. Das sind IC-7000, IC-716, IC-703Plus, IC-718,IC-746, IC-756. Die Verbindung zum Transceiver erfolgt über das beiliegende Datenkabel. Sollte der Tuner mit anderen Funkgeräten verwendet werden, muss das Datenkabel entsprechend modifiziert werden. Das Kabel ist wie folgt beschaltet:



Mini-DIN Farbe Molex Funktion
6 Grün 1 Key
5 Blau 2 Start
1 Rot 3 14 Volt
4 Schwarz 4 GND
S Schirm


Verbindung IC-7000 mit AT-7000

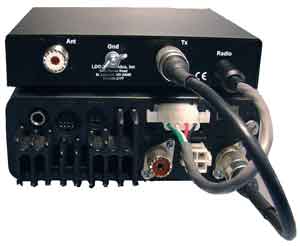

Bild2: Verbindung IC7000 mit AT-7000
