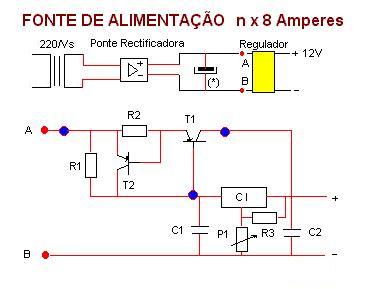

O circuito que a seguir se apresenta permite construir uma fonte de alimentação com uma intensidade de saída da ordem de múltiplos de 8 amperes.

Para isso bastará apenas construir o número de módulos pretendidos (módulo definido pelos pontos azuis), os quais serão montados em paralelo unidos pelos referidos pontos.

Cada módulo corresponde a 8 amperes, pelo que se pretendermos uma fonte com saída máxima de 16 amperes, deveremos montar mais um módulo igual ao apresentado entre os pontos azuis.

Passemos agora a descriminar o material a incorporar no circuito:

TRANSFORMADOR:

Primário de 220 V e secundário (Vs) da ordem dos 18 V

A potencia do transformador depende da intensidade de saída pretendida [ P = U I = 18 x I (KVA) ]

Assim para uma fonte com a saída de máxima de 16 amperes deveremos procurar um transformador 220 / 18 V  - 288 KVA

PONTE RECTIFICADORA:

A ponte rectificadora deverá suportar a intensidade desejada.

Para o exemplo que estamos a seguir deverá ser usada uma ponte rectificadora que aguente a intensidade máxima de 16 A.

ESTABILIZAÇÃO (*):

A estabilização deverá obdecer à seguinte regra:

    C = ± 4700 µF / A

Se tomarmos como referência os 16 A, então deveremos procurar um condensador electrolítico de capacidade C = 37600 µF ou, em alternativa, colocar 16 condensadores electrolíticos de 4700 µF em paralelo.

REGULADOR:

O circuito regulador é constituído pelo seguinte material:

        R1 = ± 0,1 Ω x 8 W

        R2 = ± 20 Ω x 0,2 W

        R3 = 120 Ω x 0,2 W

        P1 = 1 KΩ

        CI = LM 338 K ou LM 317 (para uma solução mais económica)

        T1 = BDX 34C

        T2 = BD 135/C

        C1 e C2 = 0,1 µF cerâmico

Não esquecer que para uma fonte de saída máxima de 16 A será necessário um módulo complementar, pelo que os componentes T1 e T2 e R1 e R2 deverão ser comprados a dobrar.

A saída da fonte de alimentação também é variável através do ajuste de P1.

Resta ainda referir que os transistores devem estar dotados de bons dissipadores de calor e, até mesmo, uma ventoínha. Também a ponte rectificadora deverá estar acoplada a um dissipador.
