| Emissor de ATV |
Por: Rui Gaspar CT2HGF
Original: Carlos Mourato CT4RK

Este circuito é na sua essência
a etapa final do emissor de ATV do colega CT4RK, com modulação de vídeo, sem
modulação de áudio e PLL. O objectivo foi aplicar numa única placa as ideias dos
colegas CT1EXO e CT4QP e assim melhorar a eficácia do circuito, tendo-se obtido uma
potência de saída de 0 a +800 mW.
Foi modificado o andar final, redesenhando-se o circuito impresso de
modo a facilitar a montagem, aplicando mais uma etapa com o BFR96S, tendo também
regulação de potência de saída.
Nesta montagem pode-se aplicar o módulo Estereofónico do colega
CT2GPS ou tribanda do CT4QP e o PLL do colega CT1EXO.
O protótipo nos primeiros testes
chegou a debitar mais de 1 Watt mantendo uma boa qualidade a nível do vídeo.
Apesar disso este circuito carece de desenvolvimento nos seguintes
aspectos:
1º - Quando se alimenta o circuito a 13,8 V e estando o LM317
preparado para dar a sua tensão máxima, 12,5 v há tendência para que o T3 se
danifique por excesso de corrente de colector durante o arranque, tendo-se de ter o
cuidado de colocar o potenciómetro do LM317 na posição intermédia para que se possa
fazer um aumento gradual da potência. Para ultrapassar esta situação poderão existir
duas soluções : a modificação do circuito do LM317, de modo que a tensão suba
gradualmente ou em alternativa colocar uma resistência de baixo valor nos emissores dos
transístores T3 e T4 fazendo-se através delas a ligação à massa, evitando-se
assim o "embalamento" da corrente de colector.
2º - Quanto aos ajustes possíveis a nível de impedâncias dos dois transístores finais onde se inclui a saída para a ficha de antena, poder-se-á colocar trimmeres de ajuste em série com os colectores dos mesmos de modo a obter um melhor desempenho.
Como é obvio para se conseguir estas potências com os BFR96S e necessário empregar uma forma de dissipação bastante eficaz. Logo tenha disponibilidade colocarei fotografias e o esquema de montagem, do metódo utilizado no protótipo que deu excelentes resultados.

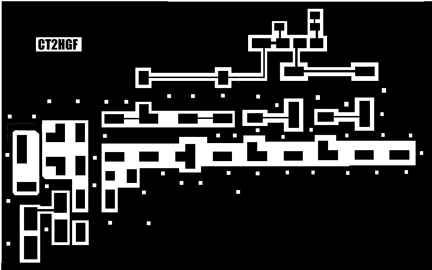

O circuito impresso

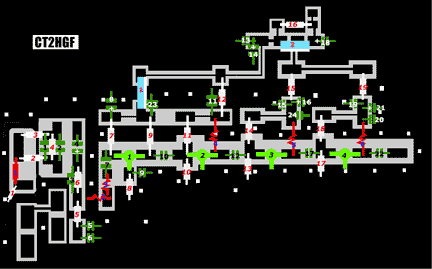

Ao nosso futuro colega Diogo Condeço, (na altura com 13 anos..) que dedicou parte das suas férias do Carnaval a fazer a implantação dos componentes, os meus (nossos) agradecimentos...
O diagrama do circuito é igual ao do Colega CT4RK tendo somente de duplicar o andar final e acrescentar o circuito regulador de tensão. Qualquer dia pode ser que algum colega se dê ao trabalho de desenha-lo...
Como a placa foi desenhada num editor gráfico afim de facilitar a cópia da placa original, e não num CAD para circuitos, a normalização dos desenhos dos componentes apresentada é a possível.
Ao imprimir o circuito a partir desta página obtem-se o tamanho real da placa sendo no entanto mais fiável através de um editor gráfico utilizando os ficheiros disponíveis em download.
Resta-me desejar aos colegas um bom trabalho no desenvolvimento do projecto,
![]() |
![]() |
RESISTÊNCIAS:
Número |
Valor |
| 1 | 18 R |
| 2 | 75 R |
| 3 | 75 R |
| 4 | 82 R |
| 5 | 8K2 |
| 6 | 1K |
| 7 | 27K |
| 8 | 100 R |
| 9 | 100 R |
| 10 | 1K |
| 11 | 10K |
| 12 | 39 R |
| 13 | 1K |
| 14 | 6K8 |
| 15 | 27 R |
| 16 | 220 R |
| 17 | 1K |
| 18 | 6K8 |
| 19 | 27 R |
Condensadores:
Número |
Valor |
| 1 | 220pf |
| 2 | 1,5nf |
| 3 | 1nf |
| 4 | 33uf 25v |
| 5 | 100nf |
| 6 | 47pf |
| 7 | 1,2pf np0 |
| 8 | 10uf 63v |
| 9 | 1,2pf np0 |
| 10 | 10pf np0 |
| 11 | 10nf |
| 12 | 10pf np0 |
| 13 | 100nf |
| 14 | 1uf 50v |
| 15 | 10nf |
| 16 | 10uf 63v |
| 17 | 22pf np0 |
| 18 | 10uf 50v |
| 19 | 1nf |
| 20 | 10nf |
| 21 | 10uf 63v |
| 22 | 22pf np0 |
| 23 | 10nf |
| 24 | 1nf |
Transístores:
Número |
Valor |
| 1 | BFR91 |
| 2 | BFR96S |
| 3 | BFR96S |
| 4 | BFR96S |
Reguladores:
Número |
Valor |
| 1 | 7810 |
| 2 | LM317 |
Potenciometros:
Número |
Valor |
| 1 - Vídeo | 1K |
| 2 - REG. LM317 | 10K |
Bobines:
Número |
Valor |
| 1 | 10uH |
| 2 | 6 espiras de fio esmalte de 0,2 mm, diâmetro interno de 3mm comprimento de 7mm. |
| 3 | Bobine em forma de U com aproximadamente 2mm de altura e 4mm de comprimento. |
| 4, 5, 6 | 3 espiras de fio prateado de 0,75mm, diâmetro interno 4mm, comprimento 7mm. |
