Beacon de Código Morse



As aplicações desta montagem são variadas::

  • gerador de morse para beacons RF ou luminosos

  • testador de osciladores de bancada

  • chamadas automáticas para concursos de CW

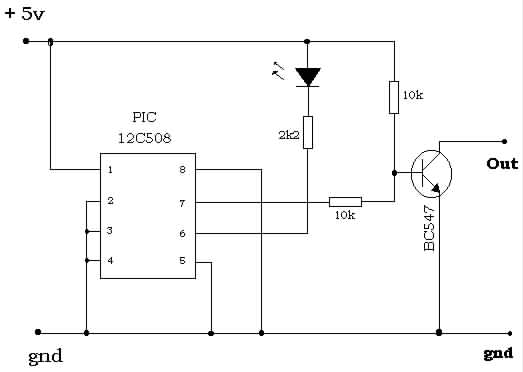

Esquema eléctrico

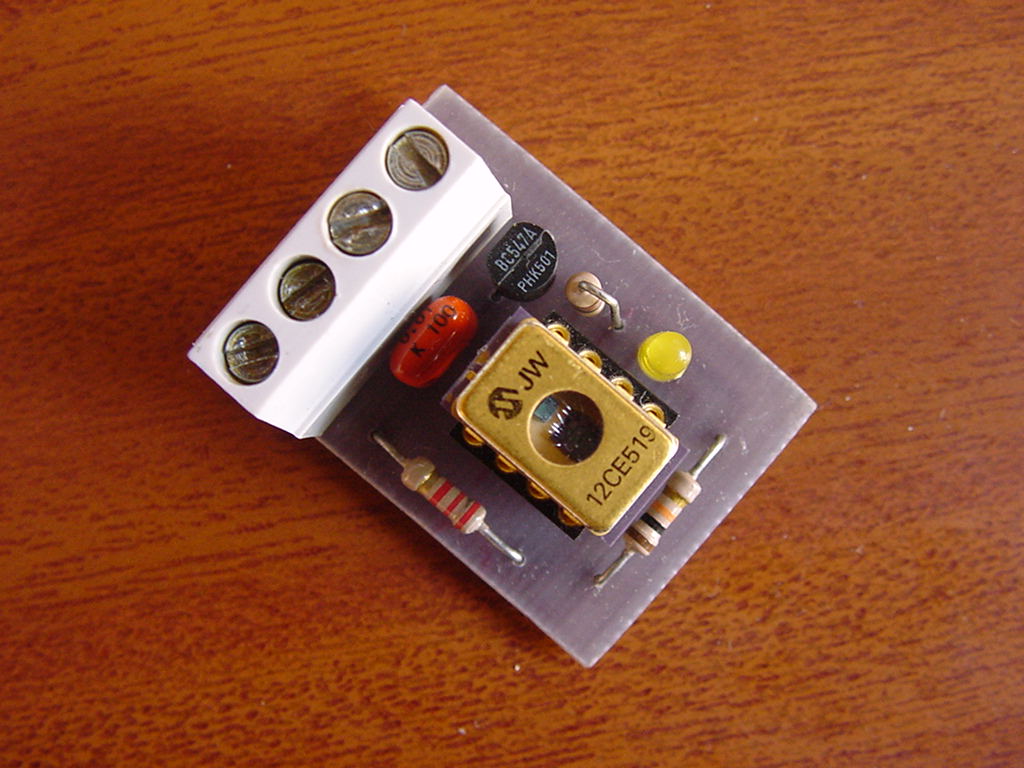

Montagem final

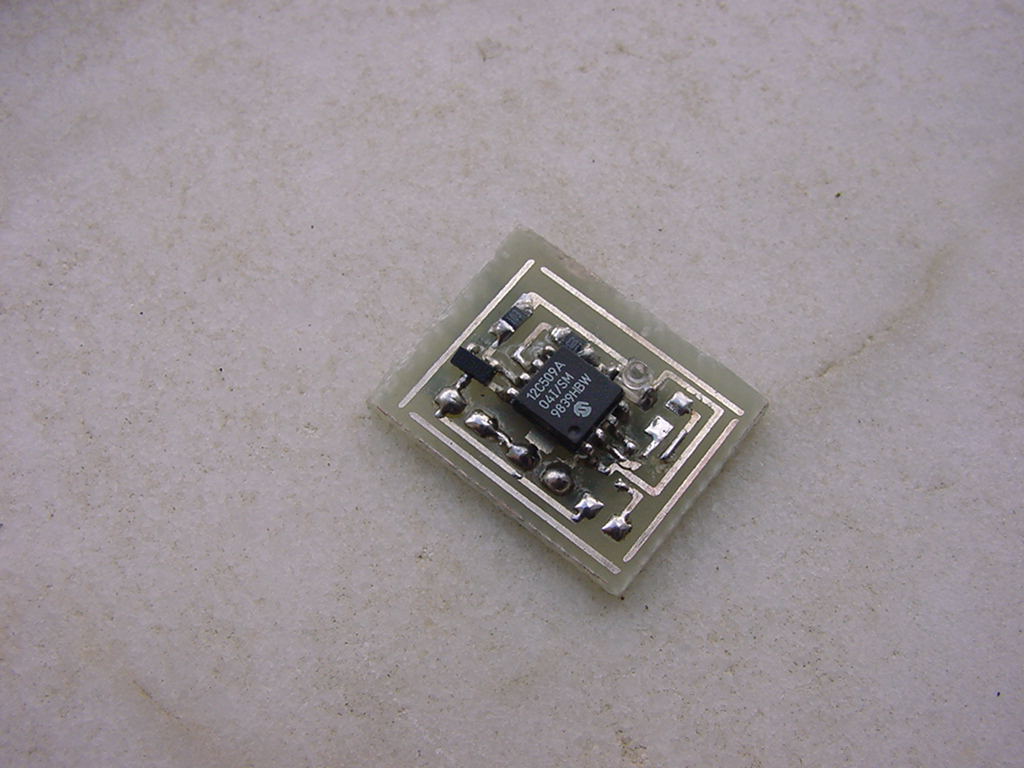

Placa SMD, projecto Bartolomeu Dias - ARLA

  • alimentação directa a +5VDC

  • consumo :: ~ 2 mA em pleno funcionamento, e 1 mA em repouso.

Qualquer led poderá ser usado, indicando quando a saída está activa. O transistor NPN, é onde vão ligar os contactos da chave de morse, ou qualquer circuito que se deseje comandar.





Modos de funcionamento




O firmware para configurar, compilar e programar o PIC, com o Beacon de Código Morse, está disponivel aqui.


Atenção :: a alteração do código, a programação do PIC, e posterior montagem do circuito, é da inteira responsabilidade do utilizador. Esta electrónica está completamente funcional, e existem várias unidades a funcionar pelo país, por isso, o autor deste projecto, não se responsabiliza por “acidentes” que possam acontecer ao programar o PIC, ou ao montar o circuito.




PCB e PIC programado disponiveis aqui.
