Antena passo-em-frente para 10m

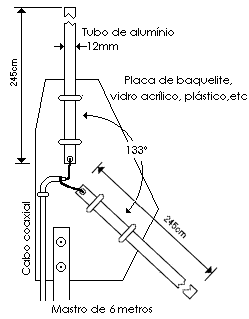

Esta antena é muito fácil de construir e é uma boa solução para quem precisa de uma antena "para ontém".
Para outras bandas basta utilizar tubos com 1/4 do comprimento de onda e ir cortando ambas as pontas até à afinação desejada.

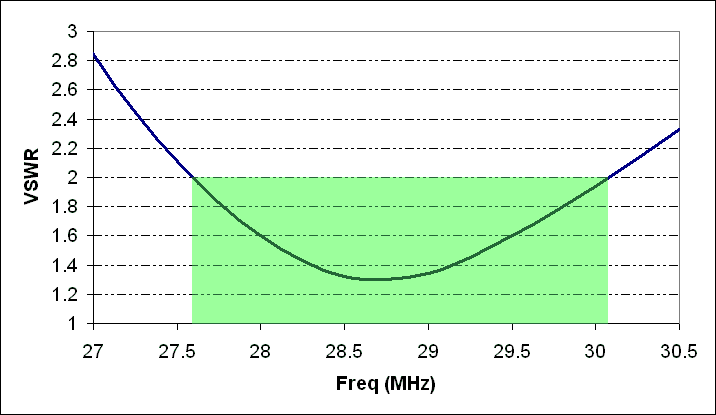

A largura de banda nos 10m é bastante boa e permite trabalhar toda a banda com VSWR inferior a 2. O gráfico seguinte foi obtido por simulação numérica mas é muito próximo dos valores reais (normalmente inferiores devido às perdas no cabo coaxial).
A principal desvantagem desta antena está no diagrama de radiação. Se for utilizado um mastro de 6m será aproximadamente assim:
Constata-se que o ângulo de fogo é bastante elevado. O
ganho máximo, de cerca de 4dBi, é atingido para um ângulo de cerca de 40
graus em relação ao horizonte, embora a partir dos 10 graus já se verifiquem
valores aceitáveis.
Também se verifica que na direcção contrária à do radial o ganho é cerca
de 3dB menor.
Embora o diagrama de radiação não seja o forte desta antena ele é bastante aceitável numa antena que se constroi em 5 minutos e cujo material fica em menos de 15 Euros.

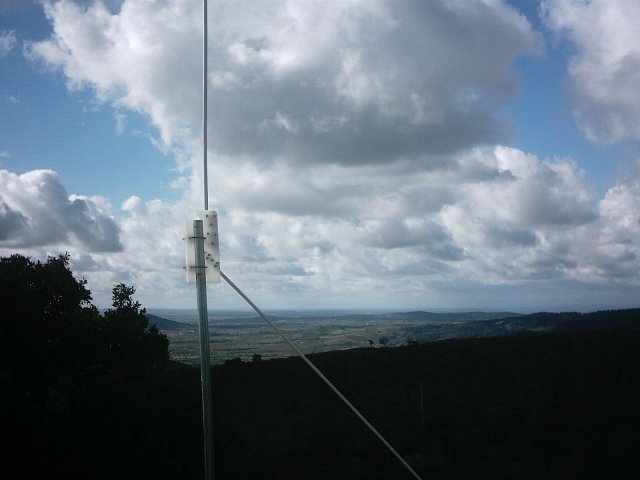

Aqui fica a foto de uma destas antenas que construí para a ARPA.
