Antena "panela" para 1.3GHz
Esta antena é constituida por um iluminador e uma série de
discos. O iluminador, na realidade, é pouco mais que uma panela, daí o nome
desta antena.
Também se encontram antenas deste tipo construidas com latas de conserva
grandes, latas de tinta, etc. O importante é respeitar as dimensões!
Esta antena permite operar em polarização vertical ou horizontal sendo
possível também obter polarização circular.
O número de discos varia entre 9 e 33 fazendo variar o ganho entre os 13.5dBi e
os 22.2dBi.
Comecemos pelo iluminador. Além da panela (sem tampa) é
necessário um monopolo para lá colocar o sinal. Devemos colocar o monopolo
conforme a polarização que desejamos. É possível usar vários monopolos
permitindo trabalhar em várias polarizações com a mesma antena ou obter
polarização circular.

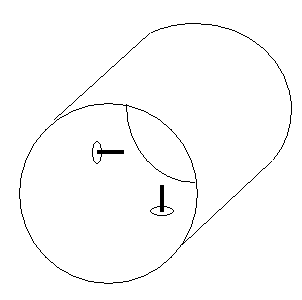

No esquema seguinte vemos a panela com a boca virada para nós e 2 monopolos, um
para polarização vertical e outro para horizontal.

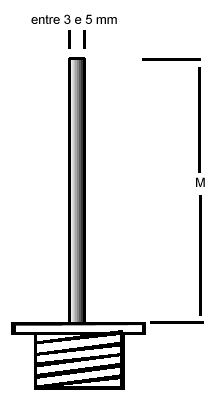

O monopolo não é mais que uma ficha coaxial fêmea (recomenda-se fichas do tipo N) com a massa aparafusada à panela e onde no pino central se soldou um arame de cobre com as dimensões indicadas na figura seguinte:
A distância entre o monopolo e o fundo da panela também deverá ser respeitada. Também é essencial encontrar a panela com as dimensões certas!

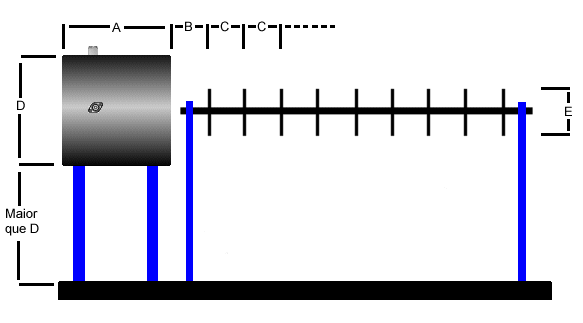

Chegamos então ao último diagrama necessário para construção desta antena:
Em resumo:
As partes da antena que estão a azul na
figura deverão ser realizadas em material isolante.
A distância entre discos C é igual para todos eles.
A distância entre a panela e o primeiro disco B deverá ser igual a C
mas pode-se optimizar manualmente.
A panela deverá ter um diâmentro D e profundidade A.
O discos deverão ter uma espessura entre 1 e 1.3 mm e o seu diâmetro deverá
ser E.
O monopolo de comprimento M e grossura entre 3 e 5 mm deverá estar à
distância F do fundo da panela.
Para a banda dos 23cm (1.3GHz) os valores serão então os seguintes:
A |
175.5mm |
B | 57.5mm ± ajuste |
C | 57.5mm |
D | 178mm |
E | 80mm |
F | 58mm |
M | 50mm |
As dimensões A e D não são críticas, isto é, podem-se usar valores ligeiramente diferentes que o funcionamento não é afectado.
Em breve colocarei também aqui os valores para os 1.7GHz (Meteosat) e 2.4GHz (banda dos 13cm).

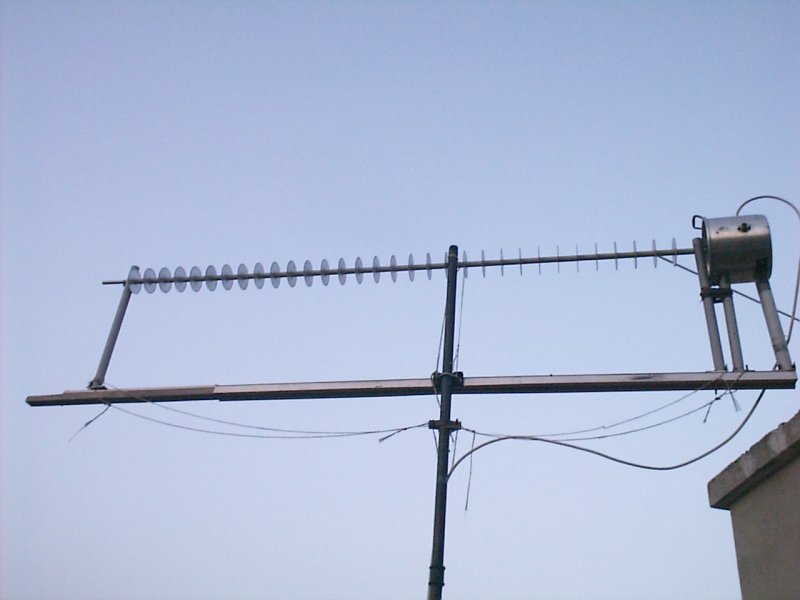

Por fim aqui fica uma fotografia de uma destas antenas. ATENÇÃO: não se deve fixar a antena como nesta fotografia, o tubo de suporte deverá manter-se a uma distância superior a D dos discos!
