Microfone pré-amplificado

Todos os condensadores são para 16V eletrolíticos.
O microfone é de electreto com uma impedância de 1k e deve-se soldar à massa o seu invólucro.
O circuito integrado (amplificador operacional) é o TL071 (ou TL081) mas em principio podem usar qualquer AMPOP.
A alimentação pode ser feita entre 9 e 15V.
O potênciometro de regulação do ganho pode ter um valor maior se desejarem uma maior gama de variação e o ganho máximo é controlado pela resistência de 400 Ohm, se for necessário mais ganho deve-se diminuir o valor desta resistência.
As bobines de 470uH são bobines de "choque" de RF.
Os valores do componentes apresentados foram os que eu utilizei mas podem utilizar-se valores diferentes que o circuito é bastante robusto.

Quanto ao circuito de ligação do pré-amplificado ao rádio e "mãos livres" depende de cada caso e sugiro uma anális a esquema do vosso microfone original e consulta ao manual do rádio.

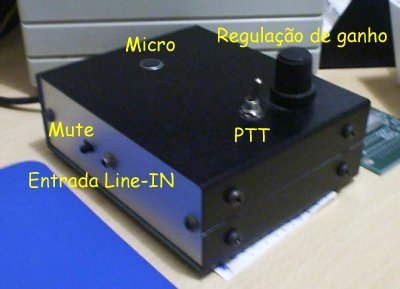

No meu caso optei por colocar tudo dentro de uma caixa metálica onde instalei um interruptor de PTT e uma entrada de line-in (para ligar um leitor de cassetes, placa de som,etc). O aspecto da minha montagem é o seguinte:
