Então é assim:



Para gerar uma onda quadrada á saída do PIC fazemos com que essa saída passe de 0 a 1 um numero de vezes por segundo (Hz). Mas como vamos fazer isto? Se o colega já leu algo sobre os PIC's tem verificado que existe um Timer chamado TMR0, pois é esse timer que vamos utilizar, no entanto existem outros Timers no PIC como o TMR1 (este muito útil pois é de 16bits) e o TMR2.
Mas como vamos utilizar o TRM0, teremos assim:
Numero de Interrupções por segundo = Fosc / 4 / Prescaler /TMR0
Para 123Hz com o PIC a funcionar a 4MHz teremos assim:
123/1000000 = 0.000123 --> 0.000123=4/4/32/TMR0 -> TMR0= 1/0.000123/32=254, como para termos uma onda quadrada teremos que ter metade a 1 e outra metade a 0, sendo assim teremos que dividir por 2, que é igual a 127, este será o valor do TMR0, Mas como o TMR0 é um TImer de 8 Bits e "estoura" a cada 256 teremos o seguinte: 256-127 = 129.



Se iniciarmos o Prescaler com 1:32 e o TMR0 com 129, teremos uma interrupção de 123Hz.



Eu aconselho a utilização do PIC16F628 ou PIC16F628A, pois este alem de ser compatível com o PIC16F84A, tem a possibilidade de utilizar o oscilador interno, o que nos faz poupar um cristal e 2 condensadores, utilizar esses I/O's que se destinavam para o oscilador externo, este também tem o dobro de memoria etc. etc. (aconselho ler o data sheet em http://ww1.microchip.com/downloads/en/DeviceDoc/40044b.pdf)



Sendo assim para o PIC16F628A com oscilador e reset Internos o Código Fonte anexo serve para gerar as frequências seguintes :

67, 71.9, 74.4, 77, 79.7, 82.5, 85.4, 91.5, 94.8, 97.4, 100, 103.5, 107.2, 114.8, 118.8, 123, 127.3, 131.8, 136.5, 141.3, 146.2, 151.4, 156.7, 162.2, 167.9, 173.8, 179.9, 186.2, 192.8, 203.8, 210.7, 218.1, 225.5,233.6, 241.8, 250.3, 1750, 1800Hz.



Para gerar esses tons tem que configurar o PORTA do pic de acordo com a tabela:

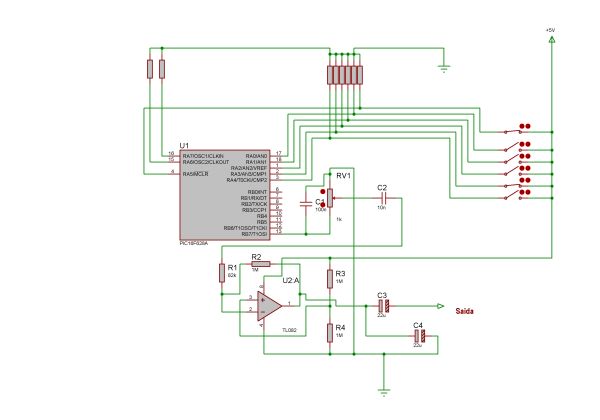

A saída é no PINO 13 (RB7)



FREQ.	PINO 16	PINO 15	PINO 4	PINO 3	PINO 2	PINO 1	PINO 18	PINO 17
	0	0	0	0	0	0	0	0
67	0	0	0	0	0	0	0	1
71,9	0	0	0	0	0	0	1	0
74,4	0	0	0	0	0	0	1	1
77	0	0	0	0	0	1	0	0
79,7	0	0	0	0	0	1	0	1
82,5	0	0	0	0	0	1	1	0
85,4	0	0	0	0	0	1	1	1
88,5	0	0	0	0	1	0	0	0
91,5	0	0	0	0	1	0	0	1
94,8	0	0	0	0	1	0	1	0
97,4	0	0	0	0	1	0	1	1
100	0	0	0	0	1	1	0	0
103,5	0	0	0	0	1	1	0	1
107,2	0	0	0	0	1	1	1	0
110,9	0	0	0	0	1	1	1	1
114,8	0	0	0	1	0	0	0	0
118,8	0	0	0	1	0	0	0	1
123	0	0	0	1	0	0	1	0
127,3	0	0	0	1	0	0	1	1
131,8	0	0	0	1	0	1	0	0
136,5	0	0	0	1	0	1	0	1
141,3	0	0	0	1	0	1	1	0
146,2	0	0	0	1	0	1	1	1
151,4	0	0	0	1	1	0	0	0
156,7	0	0	0	1	1	0	0	1
162,2	0	0	0	1	1	0	1	0
167,9	0	0	0	1	1	0	1	1
173,8	0	0	0	1	1	1	0	0
179,9	0	0	0	1	1	1	0	1
186,2	0	0	0	1	1	1	1	0
192,8	0	0	0	1	1	1	1	1
203,5	0	0	1	0	0	0	0	0
210,7	0	0	1	0	0	0	0	1
218,1	0	0	1	0	0	0	1	0
225,7	0	0	1	0	0	0	1	1
233,6	0	0	1	0	0	1	0	0
241,8	0	0	1	0	0	1	0	1
250,3	0	0	1	0	0	1	1	0
1750	0	0	1	0	0	1	1	1
1800	0	0	1	0	1	0	0	0
