Repetidor
de TVA
Projecto do repetidor de
Torres Vedras a funcionar em regime experimental.
Entrada : 1244 Mhz
Saida: 1280 Mhz

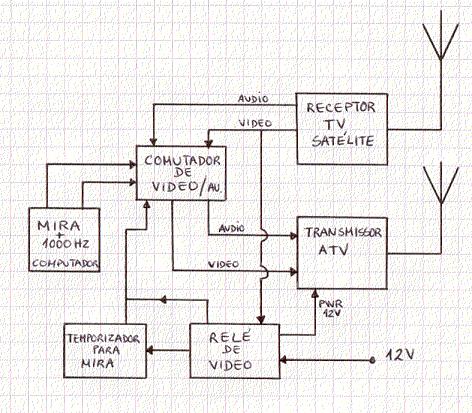

Esquema de blocos do repetidor de TVA
Os vários blocos:

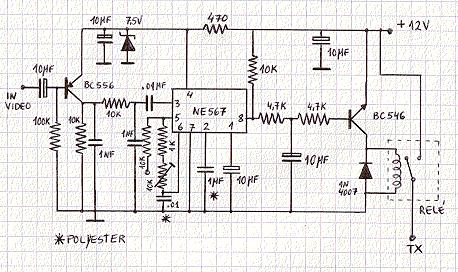

Relé de video
(RV afinada para 15625Hz)

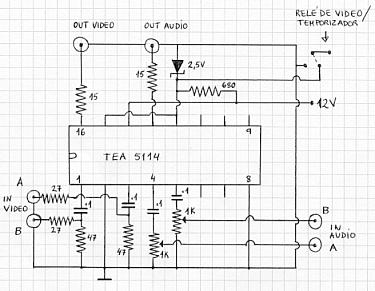

Comutador
de video
Video A=
RX

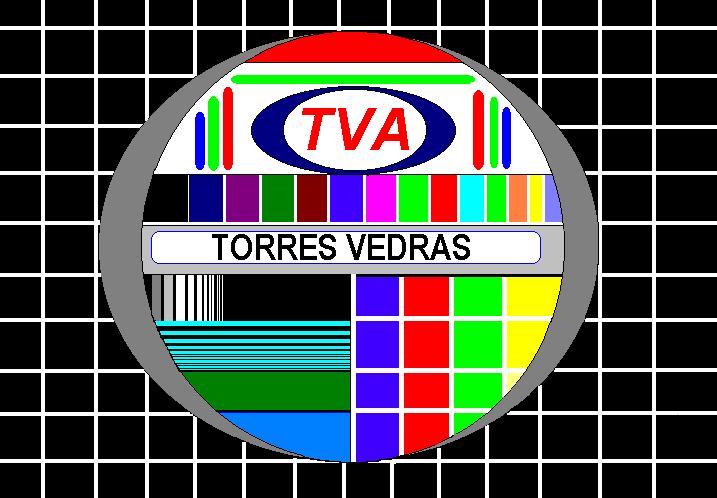

Video B= Mira

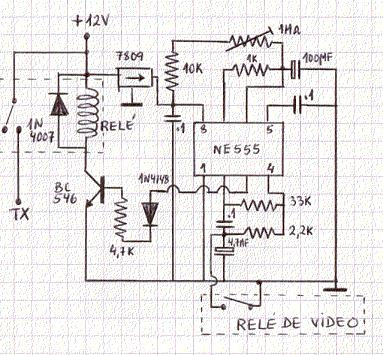

Temporizador
para Comutador de Video ( Miras/RX )
Temporizador
para base de tempo em Mira nas saidas de TX
