その後のヘンテナ
このページはヘンテナ(3)発行以降に発表された情報を随時編 集しました。

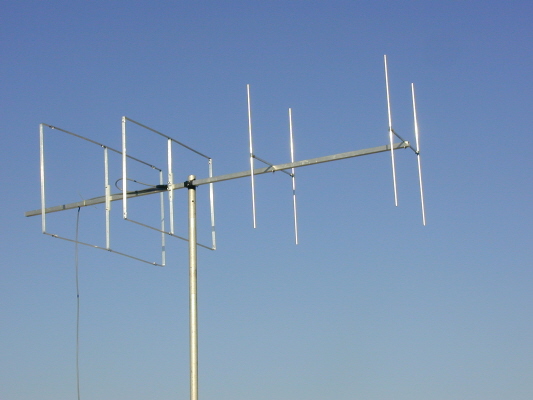

MHNスペッシャル　　JE6FKY　亀崎哲司さん
　144MHzの4エレのMHNスぺッシャルを完成しました。                        　
SWR特性は　140/1.1 、 144 /1.1、 145/1.1、 146/ 1.2　です。        　
使用してみて、サイドの切れバツグン。　バックの切れも充分でした。　
まずはお知らせまで！！

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

福岡・古賀裕人さん

　ヘンテナ・のp.63を参考に50MHzと144MHzのヘンテナを作りました。　エレメントはいずれも φ1.5mmのステンレスワイヤ(全周)を使い、上下ブ−ムは水道用塩ビパイプを利用しました。エレメントの寸法は第１図のとおりです。
第１図　MHNヘンテナ寸法図

　ポールとして、50MHz用はφ30mmのアルミ製物干しさおを使用しました。
　バランは5D2Vを使った1/2λ*0.67のUバランを使いました。

　50MHzのエレメントの幅は1,620mmから20mmづつ減らして行き、１,４８０mmデ落着きました。
　測定は、MFJ269 アンテナアナライザで行ない、その時のデータは次の通りです。

MHz
RS
XS
SWR
OTHERS
49.599
55
6
1.1
 　
50.629
52
0
1.0
 　
52.000
60
0
1.0
 　
52.201
63
0
1.0
 　
52.362
66
0
1.3
XS=0 最高周波数
53.007
72
2
1.4
RS最高
54.002
49
22
1.5
 　

　上記の測定値は庭で測定したもので、実際に設定した場合はSWRが1.0から1.1と少し上昇しました。

　RSを50Ω付近にするには145MHzの方がエレメントの幅が少し広い方が良いようで、ループBはAより少し小さめの方ががXS=0 の幅が広くなりました。

福岡・古賀裕人さん　2002-4

　ヘンテナ・のp.63を参考に50MHzと144MHzのヘンテナを作りました。　エレメントはいずれも φ1.5mmのステンレスワイヤ(全周)を使い、上下ブ−ムは水道用塩ビパイプを利用しました。エレメントの寸法は第１図のとおりです。
第１図　MHNヘンテナ寸法図

　ポールとして、50MHz用はφ30mmのアルミ製物干しさおを使用しました。
　バランは5D2Vを使った1/2λ*0.67のUバランを使いました。

　50MHzのエレメントの幅は1,620mmから20mmづつ減らして行き、１,４８０mmデ落着きました。
　測定は、MFJ269 アンテナアナライザで行ない、その時のデータは次の通りです。

MHz
RS
XS
SWR
OTHERS
49.599
55
6
1.1
 　
50.629
52
0
1.0
 　
52.000
60
0
1.0
 　
52.201
63
0
1.0
 　
52.362
66
0
1.3
XS=0 最高周波数
53.007
72
2
1.4
RS最高
54.002
49
22
1.5
 　

　上記の測定値は庭で測定したもので、実際に設定した場合はSWRが1.0から1.1と少し上昇しました。

　RSを50Ω付近にするには145MHzの方がエレメントの幅が少し広い方が良いようで、ループBはAより少し小さめの方ががXS=0の幅が広く なりました。
