AN762 PA

功放

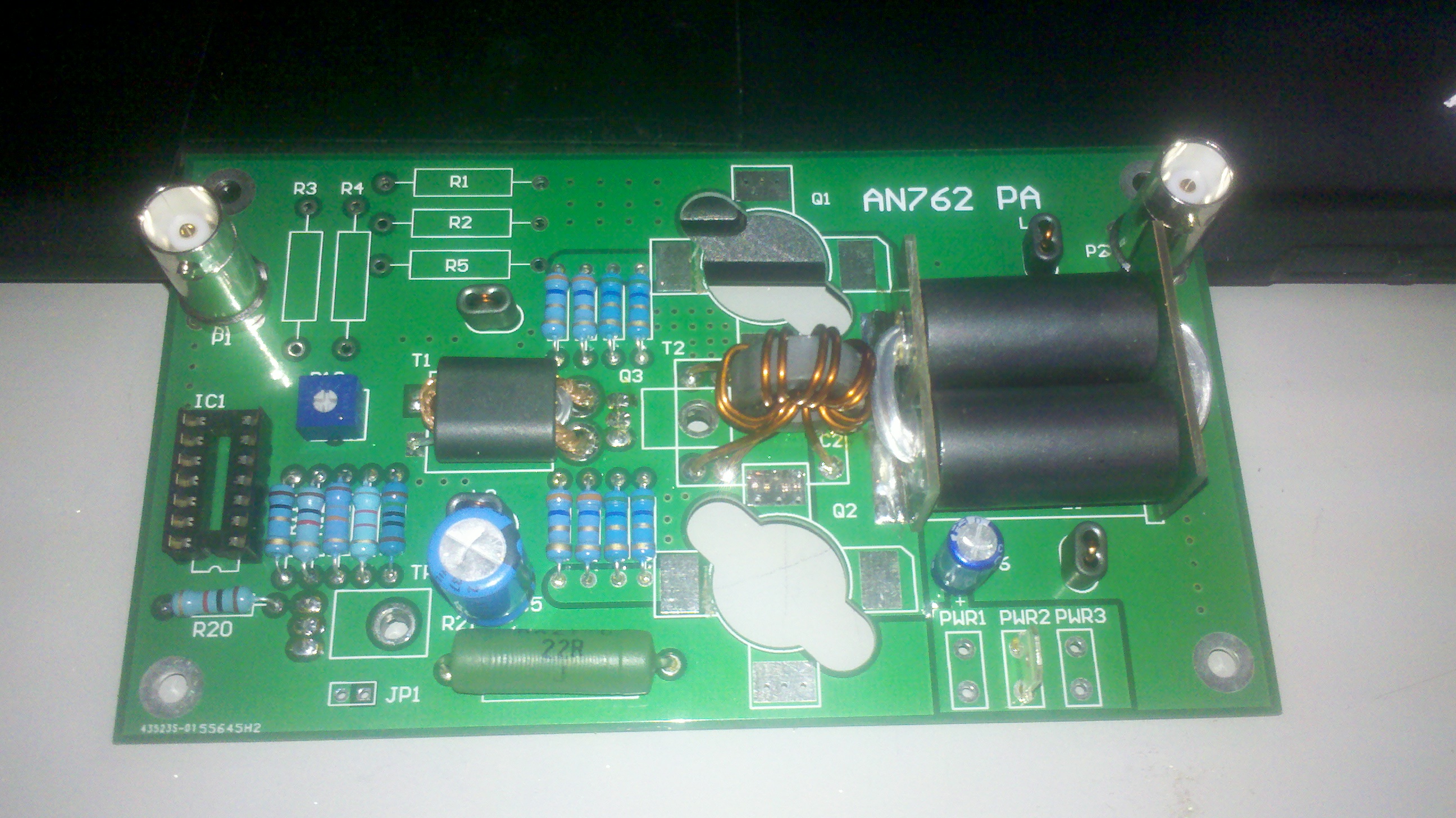

unfinished pa board

增益测试

测试条件：电压13.8V, 输入功率恒定10W

测试结果：

频率(MHz)
输出功率(W)
4
240
5
213
6
201
7
198
8
197
9
204
10
196
11
181
12
171
13
166
14
164
15
164
16
161
17
160
18
160
19
163
20
163
21
160
22
152
23
150
24
147
25
144
26
139
27
136
28
130
29
127
30
122

增益曲线

互调测试

160米

1.8MHz

80米

3.5MHz

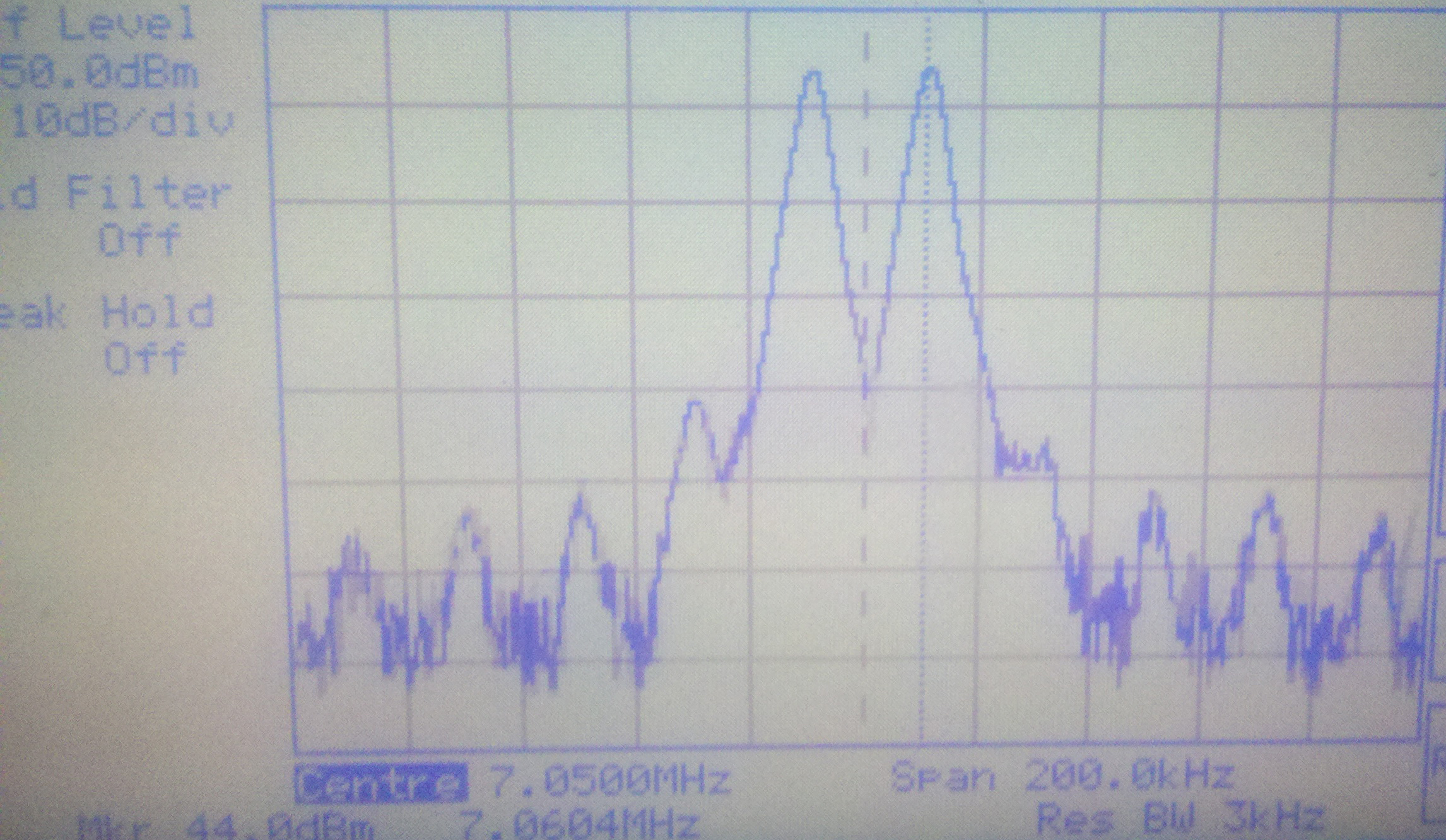

40米

7.05MHz

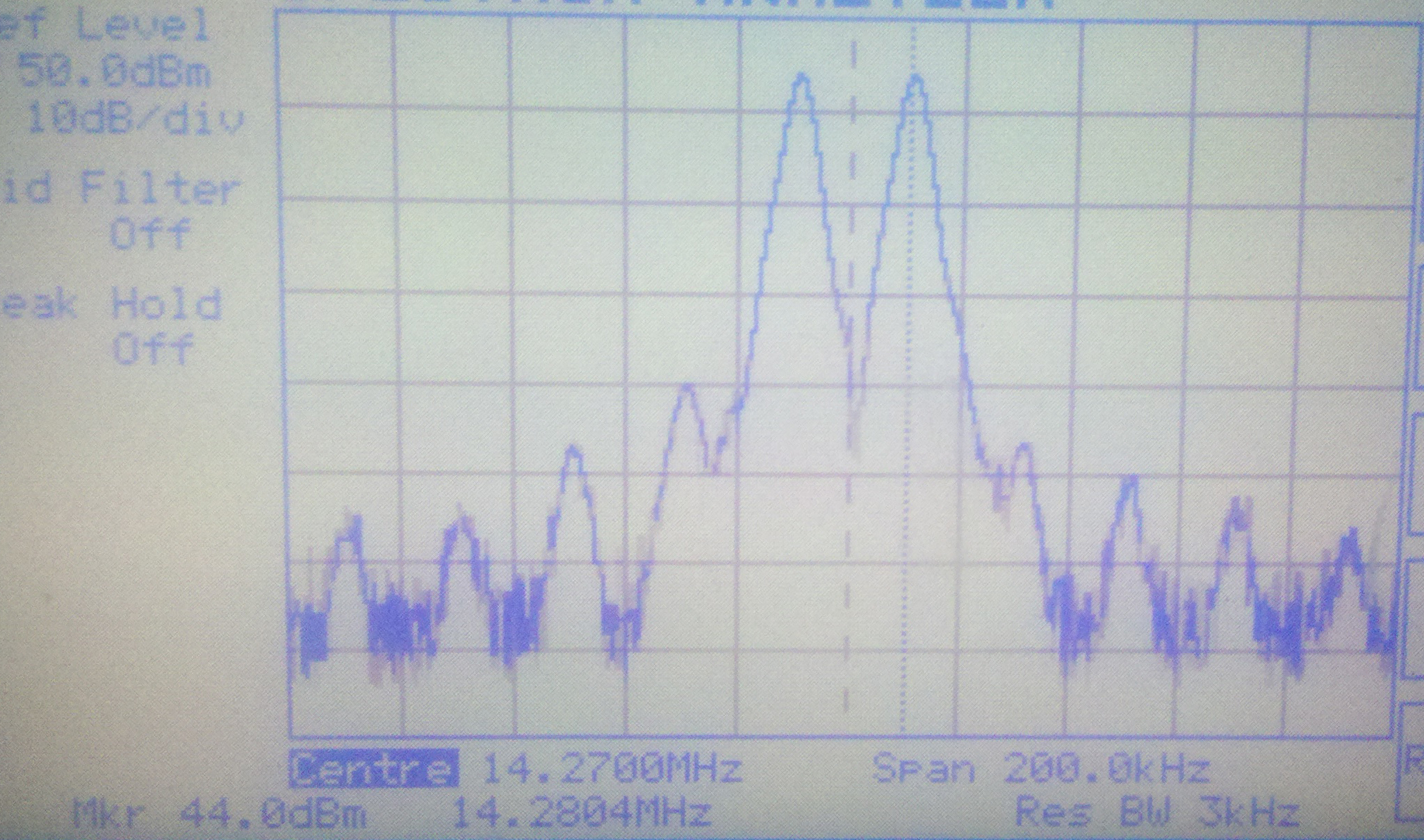

20米

14.27MHz

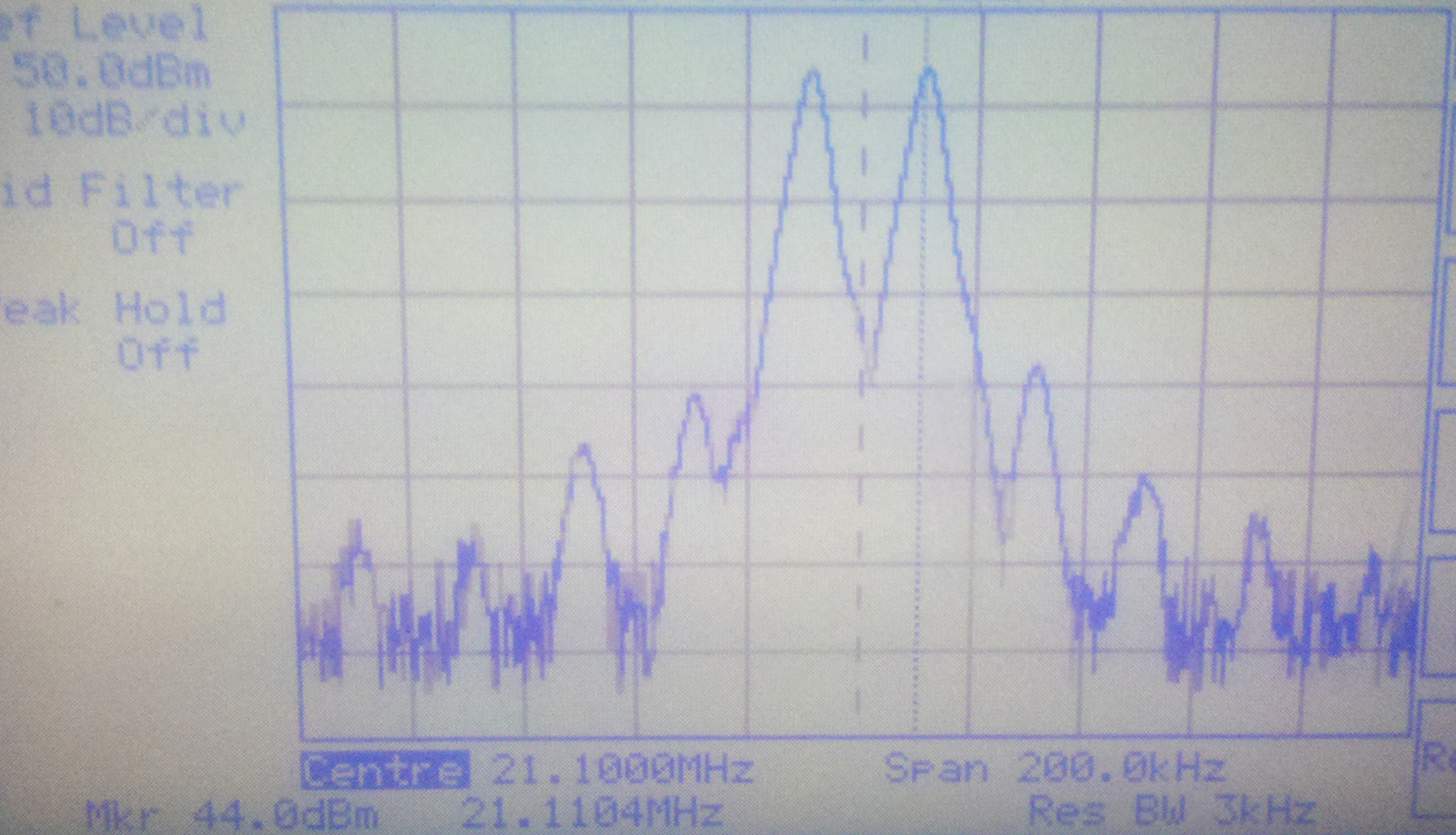

15米

21.1MHz

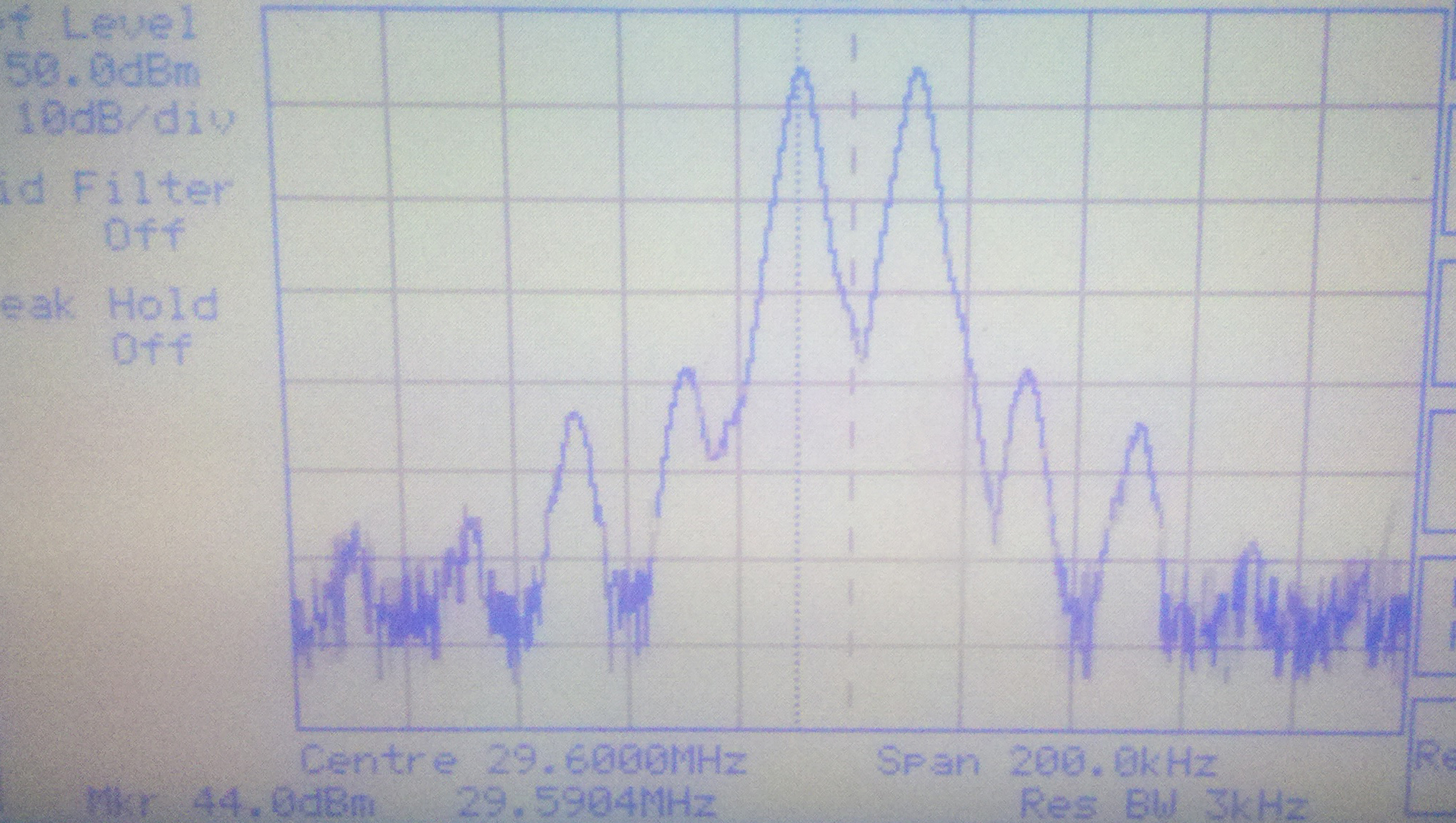

10米

29.6MHz

互调测试数据

频率(MHz)
三阶互调(dB)
1.8
32
3.5
42
7.05
42
14.27
40
21.1
37
29.6
38

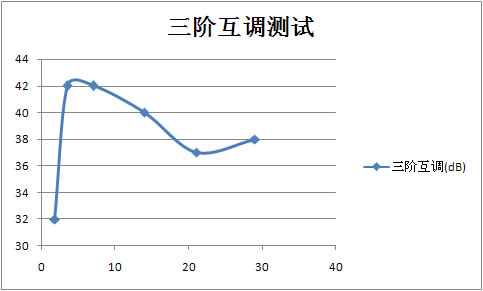

三阶互调



测试视频

http://v.youku.com/v_show/id_XNDI2ODI1MDIw.html

参考:

1.http://www.w0qe.com/Technical_Topics/imd_testing_of_amplifiers.html

2.http://myweb.tiscali.co.uk/radiokits/radio-related/150W_PA/150w_PA.htm

3.Motorola AN-762

末级功放管采用无锡华高2SC2879

last updated: 07/14/2012
