在可以快速架设的天线中，线状天线可能是最好的选择。偶极天线天线非常容易架设，但是你必须确定你有足够的空间架设它。在较底的频段上偶极天线的长度可能会非常长，一个40米波段的DIPOLE天线有20米以上的长度。
即使你所在的地方空间有限,仍然有一些诀窍可以使你假设自己的偶极天线.例如:你可以在空间允许的情况下尽可能的伸长你的天线,两端剩下的部分你可以就让它自然的悬垂下来.偶极天线的端部对辐射信号的作用不是非常大,所以采用这种方法的天线虽然占地面积笑了很多,但效果并不会降低很多.当然还有很多种的方法,比如将天线的每个振子都拉成Z字型,这同样可以减少天线的占地面积.不管采用什么方法,你应当记住的是:不要将振子向回折,这会大大降低天线的效果.
设计一个偶极天线只需简单的两步过程。第一，决定工作频率；第二步，计算天线的长度。长度计算公式是：天线长度=140.4/工作频率（MHz）。例如：我们要设计一个十米波段的偶极天线，工作频率大概要取28.5MHz。将其代入以上公式（140.4/28.5）就可以算出天线的长度为4.93米。这里有一个建议：您应该在截取天线时将天线长度留的稍微长一些，这样您可以在架设后利用剪短天线的方法调整天线的匹配。
偶极天线的输入阻抗大约是75欧，所以如果用50欧姆同轴电缆馈电的话将会有1.5左右的驻波比。（注意：具体的阻抗和驻波比将会受到架设位置、高度、周围建筑等的影响。
这里有一些经过计算机优化设计的偶极天线的数据,它们在设计的波段里都具有最好的驻波比.

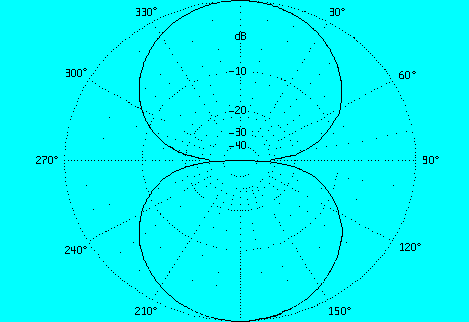

DIPOLE天线的八字形方向图：
|
