45--925MHz二次变频调频接收头
《电子报》2000年,第22期,类别:电子制作
市售收音机一般只能接收88～108MHz调频广播，频带窄、灵敏度低。本文介绍的接收头可接收45～925MHz范围内的调频信号，可用于收听广播、电视伴音、监听无绳电话、对讲机等，用途较广。其电路按通信接收机和收音机电路综合设计，特别适合远程接收。
一、电路原理
全机使用1只高频头，4只集成电路，构成典型的二次变频超外差接收头。第一中频可在31.5～38MHz之间选择，本机选为31.5MHz，第二中频为标准的10.7MHz。音频输出约0.2W，静态电流100mA，电路见附图。
无线电信号经高频放大、变频后，输出的31.5MHz第一中频信号通过高频变压器B1送到IC1，与42.2MHz第二本振混频，产生10.7MHz第二中频信号，该中频信号通过10.7MHz三端滤波器送入IC2。IC2具有中放、音频解调、调谐指示等功能。解调后的音频信号经IC3放大后驱动8Ω/0.5W扬声器或耳机。IC2鉴频输出端8脚的电压控制高频头AFC端，即可达到自动频率微调的目的。
本机电源由7805、7812稳压集成电路及外围元件组成的DC－DC变换器，分别向电路各部分提供5V、12V、30V工作电压。7812需3V以上的电压差，因此，输入的直流电压应在15V以上。
二、元件选择
1高频头选用灵敏度较高的全增补频道高频头，使用扫频仪、示波器和频率计对高频头进行改调，在保证总体性能不变的情况下，将U段频率上限提高到960MHz，而实际使用中的频率上限为925MHz。实测频率范围为L段45～155MHz、H段150～465MHz、U段440～960MHz。
2第二本振/混频选用高性能的通信专用电路NE602。该集成电路采用双平衡混频器，具有很好的信噪比和三阶段互调指标，在没有外部高放的情况下，接收机有0.2μV的灵敏度，因而，可以省去第一中放，简化电路。
3第二中放、音频解调选用高信噪比的FM/AM收音机集成电路LA1260。该集成电路包含AM/FM两部分，本机取其FM部分，AM部分空置，LA1260有很高的信噪比，FM部分为81dB，比常用集成电路(CXA1019、CXA1238、TTA8127)高11dB，具有失真小、抗干扰能力强等优点。
430V DC－DC变换器选用NE555双时基电路，NE555与外围元件组成自激多谐振荡器，在其3脚输出400kHz方波并送至倍压整流电路。输入电压12V时，输出电压31.5V。
5调谐组件选用10kΩ多圈电位器。该调谐组件无频率指示，可用一只30V直流电压表头并在高频头VT端与地之间，并根据指示电压大致了解接收频率。
6高频变压器B1，振荡线圈B2选用成品电视中周TRF1445。
7天线是本机的关键部件，有条件的可根据接收频段选择专用天线，也可选用1.5米拉杆天线，接收U段信号时，天线最佳长度根据实际情况在15～30厘米之间选择。
三、调试与使用
本机除高频头外，只有一个调谐点，即第二本振频率调整，要求较高时可用频率计调整，无频率计时，只需将已改绕的B2磁芯向外(反时针)旋转1/3圈，谐振频率大约为42.2MHz。本机使用较简单，调谐时将微调电位器置于中间位置，然后缓慢转动调谐电位器，收到信号后再调节电位器，使音质最好即可。
原线路：四川 曾靖
改进：江苏泰州 戴云生
查看线路图及产品外观请点击下一页

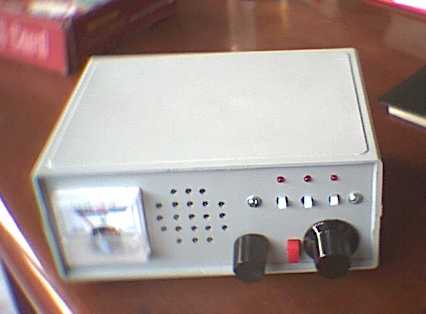

实物图片示例
主要技术指标
接收频率：45—925 Mhz
实用灵敏度：3μV
音频输出：200mW
使用电源：交流220V±10%
外 尺 寸：160×120×73mm
重 量：850 g (大约）
线路原理图：请点击查看
相关内容：1。144MHZ九节八木天线 2。框形天线 3.为本机增加静噪功能
为本机增加静噪功能：集成电路LA1260第7脚是调谐指示引脚，可利用调谐指示引脚，为本机增加静噪功能。请参阅《无线电》2002/06/调谐指示收音机功能扩展一文。
货讯：2003改进版，六个波段：L-1：45～70MHz、 L-2：70～155MHz、H-1：150～210MHz、H-2：210～445MHz
U-1：440～550MHz、U-2：550～925MHz；改进版对常用的：6
m ; 2 m ; 70 cm ; 业余及公用频道进行了扩展，方便了调谐。改进版成品机包括邮资：每台150元。
|
