2.参照会刊2001.3期BD6AA方明写的《改ICOM IC449用于业余段》一文，配合图片，给大家做详细介绍。
3.把上下盖拆下来，面板的上和下各有2个螺丝，拧掉，面板的3个旋钮拔下，拿尖嘴钳卸下手咪座的固定螺母，面板就可分离。

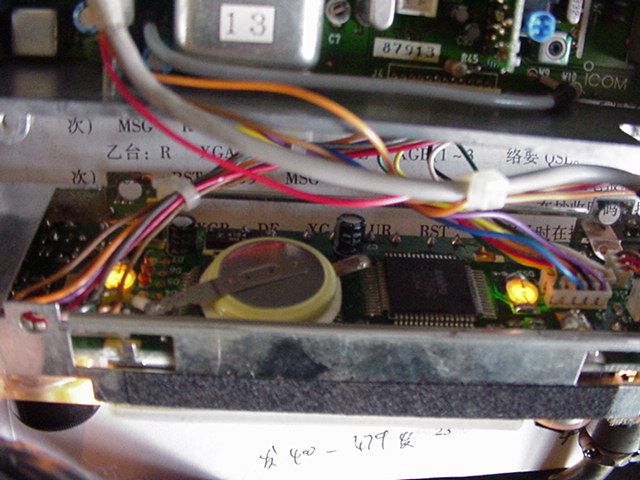

5.可看到CPU和电池，不要拿金属物碰它们。

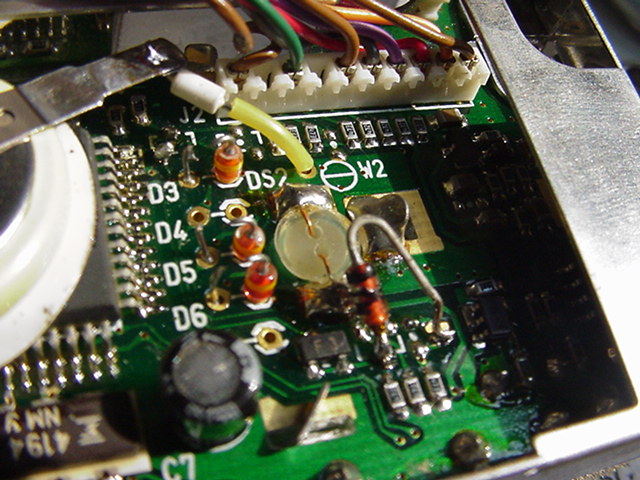

D3，D5，D6，用尖嘴钳小心剪断引脚。
8.在它们的右下方有3个并排黑色的贴片电阻，都有一脚共同接地。
9.找一个IN4148二极管，正极焊在左边电阻的非地端，负极焊到最右边电阻的非地端。用胶纸双面包好二极管，贴线路板放倒。
11. 照原文的办法，找到高放供电点，在右图所示的屏蔽铁板边，是个穿过线路板的过层孔，用小钻头手拧钻断它，通电，用万用表确定在任何频率都不再提供电压。
12.在屏蔽板的右上角，可找到一个黑色的大贴片电容，它的右边是正极，可测到有8V的电压，且不随频率改变，焊一短线，接到刚才钻断孔的印制线路的任何地方，为高放提供电压，高放用电流很小，不必担心会对其他地方造成影响。

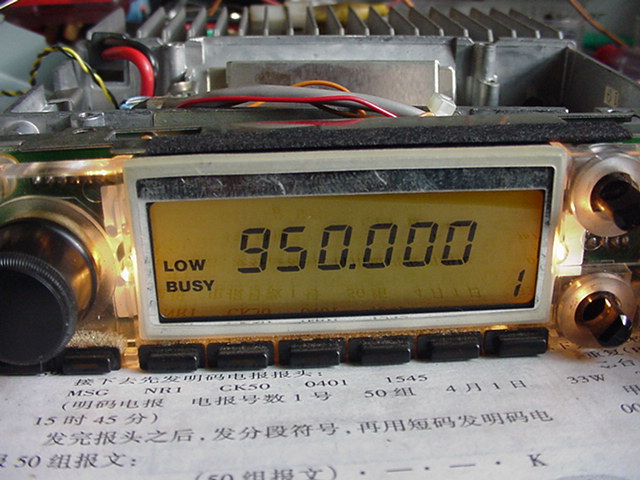

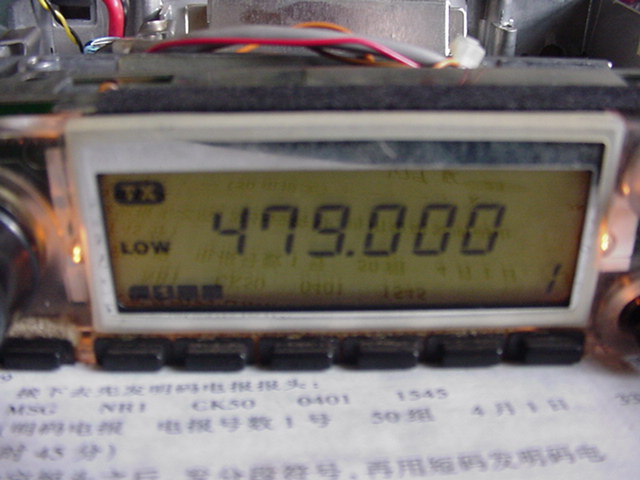

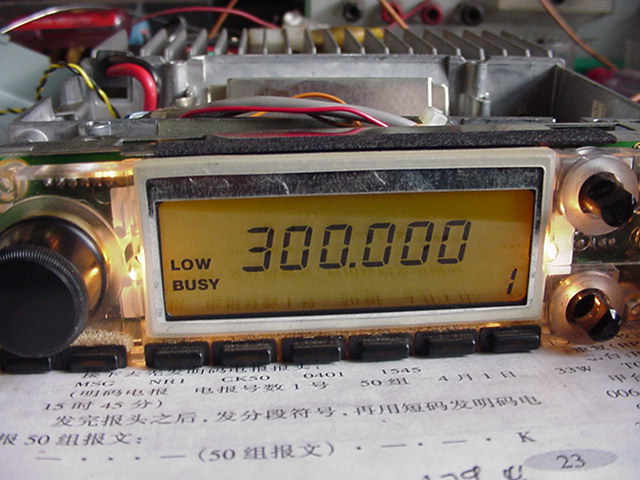

14.改装完后，可接电试机。400-479收发，300-479接收，但830-950打开静噪也没“沙”的声音，估计不能接收，这个我看也暂时不用改了，因为现在模拟手机已全停，什么也收不到。~~
15.最后的那一图，有背光灯的位置，可在损坏更换时依图找到它们的确切位置。
