常用链接： 天线DIY》实做同轴电缆全向高增益棒子:
中国无线电运动协会

晋城BG3TT

网易业余无线电
  1. 相信很多朋友都看了BG1SB站上介绍的用同轴电缆制作高增益天线的文章，但有不少HAM制作时颇有困惑，不知如何下手。现就本人实际制作时的过程给大家说说。
  2. 我采用的是价格便宜且易买到的50-5同轴电缆。
  3. 我本打算做的是以435MHZ为中心频率的，但事先只抄回了图纸，没细看图上标的频率，待做完了测驻波，发现中心在430，回头看图纸，原来图上尺寸就是430的！可见依图施工，误差很小！要想得到其他频率的尺寸，只要按66％的缩短系数计算就可以了。
  4. 先做2段1/4波长的，剪的时候要留长一点，用刀割外皮时不要弄断铜编织网，先转圈割一刀，再横向划一刀，然后用尖嘴钳夹住就可很好的撕下来。见图二。
  5. 然后把铜编织网一边拧一边往下套，成图三样。
调频发烧 图一：
BG1SB

电子DIY

呼号查询

HELLOCQ留言板

　

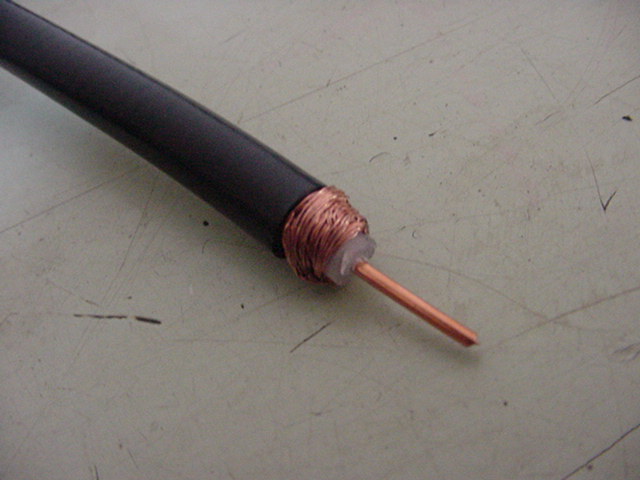

   6. 离铜网1毫米处将内绝缘芯割一圈，用手一拧就很整齐的掉下 来了。（图四）。烫锡，锡量要足，尽量光滑，不留毛刺。（图五）

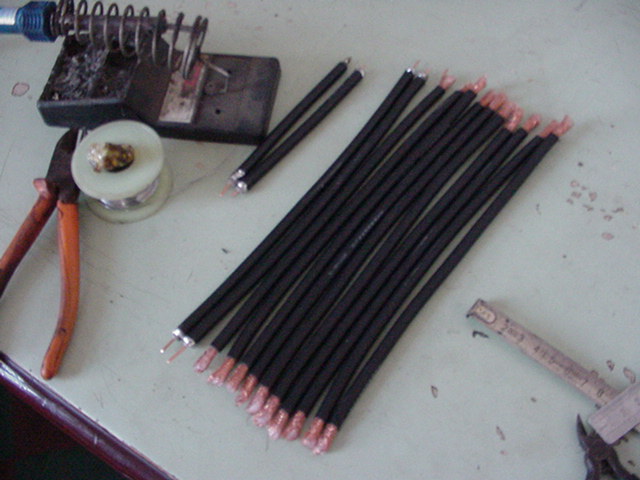

  7. 1/2的用的较多，可以先做一条尺寸准确的，在对照剪割，可以很好的提高工作效率，总之，做好后的线段，从两边你烫的焊锡外缘处量，正好是所需尺寸即可。

  8. 照图七焊接各段，注意不可有毛刺短路，1/2的各段要偶数，也就是2或4或6。。。我做了12节。

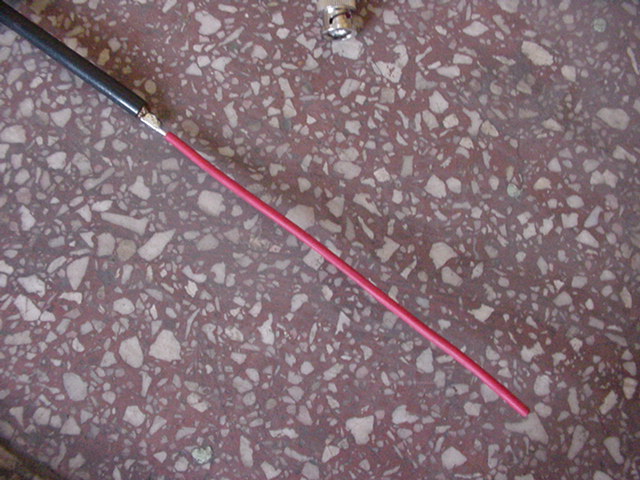

  9。 最上面焊一1/4的，在这个1/4段的顶端，将它的芯和网短路焊接，再在其上焊一段170MM的铜线，（图九）

001论坛集 图二：
江南无线电

QSL卡

大卖场

业余电台个人网站链接

   10. 在12节1/2的最下端一焊一1/4的段，它的下面就接你的电台来的馈线，也用图七的方法，芯对网，网对芯。在此接点处焊装匹配短路环，约42毫米，依图八样焊在电台来线的芯和网上。上部接芯，下部接网处。

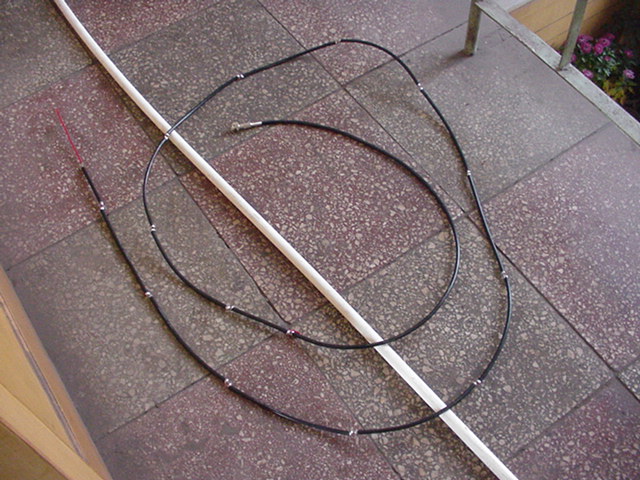

  11. 图十是做好的整体外形，下边白色的是PVC管，用来套在本天线的外面做防雨等。图十二是架在室外时的情形，因目前没有更好的强度较好的绝缘杆可用，木杆又太笨重，所以用了竹竿。旁边是10米的1/4地网天线。

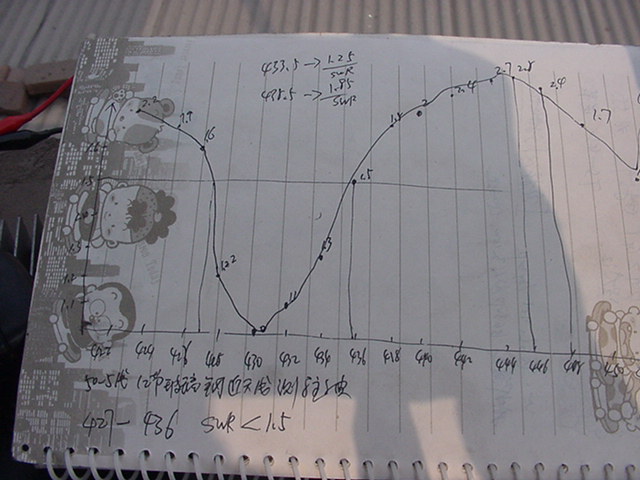

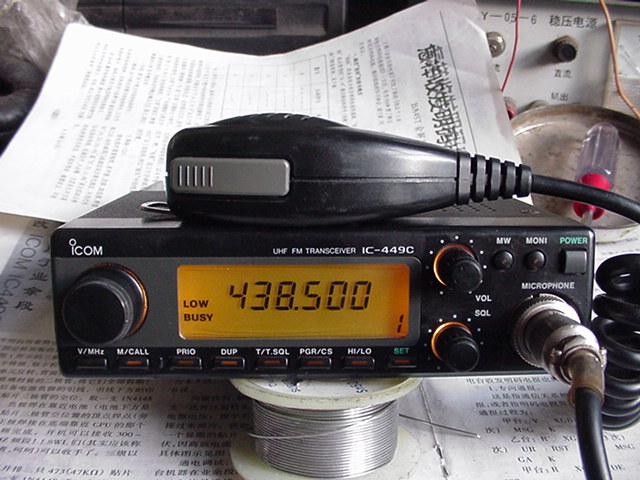

  12. 图十一是在室外实际测试记录的SWR曲线图，用的是2477驻波比功率表，发射机用ICOM  IC-449C2，每隔2MHZ标一个点，可以看到在427MHZ-436MHZ的9MHZ的带宽里SWR小于1.5。中心频率在430MHZ，测试时，430MHZ处SWR表针一动都不动！！！

  13. 时间不多，，所以先简单试收了一下，同一位置，用C450机，原机所带天线收到2-3个S点的信号，换接本天线后立即可达6-7点。可见明显提高了增益。

  14. 本天线是准备做为我自己装制的中转机的接收天线，，更进一步的测试和调整待续。。。。

（注：点图十一可以看的清楚一些，因为是在室外测试时同时记的，比较潦草些，将就看看~~~。）
