- 以前一直使用手持机，电源要求自然不高，用的黑白电视机的变压器+7812+塑封彩电电源管扩流，可以用到2A没什么问题，后来有了9001，要5A，不够用，找了个电脑电源，虽然12V，但电流起码够用，解决了问题。

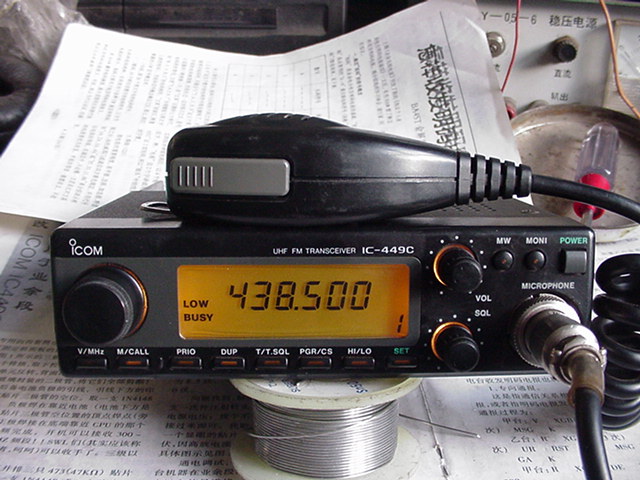

- 最近，有了2个车台，28C和449C，还有要自己做400MHZ的功放，没个10A的电源看来是不行的。
- 朋友手里有个坏台机电源，出了一点，搞回来，打开检查了一下，后级的2个大电流管已穿，稳压电路板是很古老的那种手绘的，元件也都是很大个的老产品，修配都不易，干脆“咔嚓”都剪掉，整流桥也坏了，看来坏的不轻，赶紧去掉所有后级线路量变压器，好的。输出24V。
- 输出是24V可是不错，可以一举两得。整流滤波后直接接出一条没稳压的24V，可以为对电源稳压要求不很高的24V设备供电，或作为维修来用。我的XDD2B估计可以用吧。
- 做13.8V的稳压时，有2个办法：1，直接在滤波后做电路。这种情况由于输入电压比13.8高很多，会比较发热厉害。2，是我经常用的一个窍门，拿万用表的黑笔接在变压器的次级的一条上，表的正级接双鳄鱼夹短线，短线的另一头夹一根针，在变压器的绕组侧面（可以看到漆包线的那面）扎次级粗线圈，表打在交流电压挡，直到找到你所需要的电压。
- 刮开此处漆包线的绝缘，烫焊锡，引出即可。
- 电路图见图十。
- 原外壳无电流表，钻几个孔，用锉刀修整后安一小电流表，1-10A的。
- 电流表的取样是在内线路+输出端多串几厘米的铜线来完成。具体长度可以经试验决定，使电流表的指示和用万能表测的一样。
- 其实应该在2个大功率管的输出串均流电阻，但实际用后，发现问题不大，当然最好接2个。
- 7812的对地脚只串了2个二极管，输出不足13.8。需要的话，可以再串一只。约加0.7V。
- 实际使用9A时，压降不大。

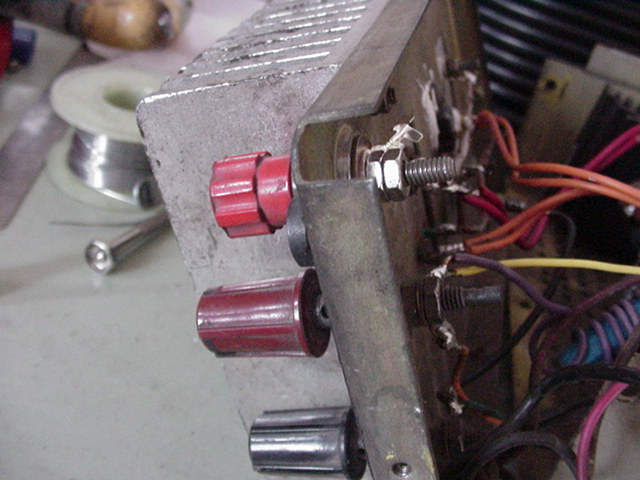

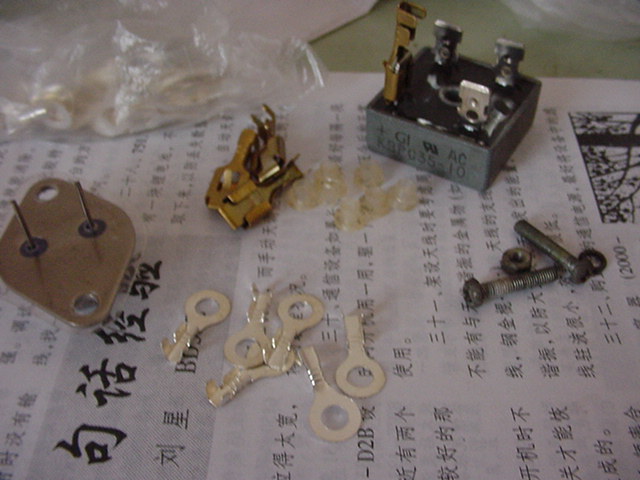

- 图一到图三是绝缘垫片等材料。原机只有2个输出接线端子，为了输出24V，把图五中的原保险管座改在机内用绝缘带包好，再装一只接线端子，接24V。见图六。
