DIY SB天线

Ba3tt 20140918

几个月前，从bg3upa那里得知，他有一副BD4CB版的SB天线，说是效果很好。于是，产生了自己DIY一副的想法。上网查询得知，该天线最早由德国的DF4SA发明后于2002年发表在http://www.spiderbeam.com网站，2005年4月由bg7igg翻译成中文，2011-03-10由bg4wwg上传至百度文库：

http://wenku.baidu.com/link?url=cK1oiLcTpTxAdJLDHgPJAEPmNUdYkHUoM7FGwH2KMuPbziBBrmxRNshXoIDg37qc-MFCWj2wPLvw3pxIcbRj9x4mGGn0Ck1Zh4unXRQab8C 感谢这些前辈无偿的奉献。

反复阅读BG7IGG翻译的文章后，对该天线有了初步的理解，后来又到hellocq找到BD4CB的帖子反复翻阅。

然后开始准备材料：

1，十字撑杆，使用ba3tt专用撑杆，长度5.8米*4。

2，十字骨架，3034不锈钢管加工。

3，振子拉线，马云的市场购得。

4，振子线，瑞丰路机电市场购得。1.5mm2一盘。

5，绝缘子，用塑料管自己加工。

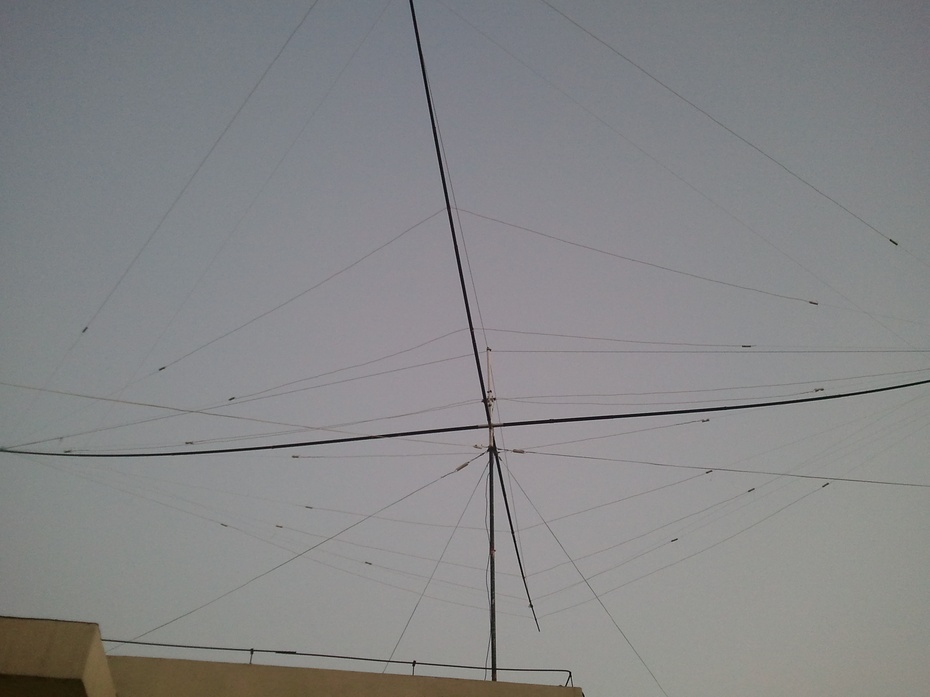

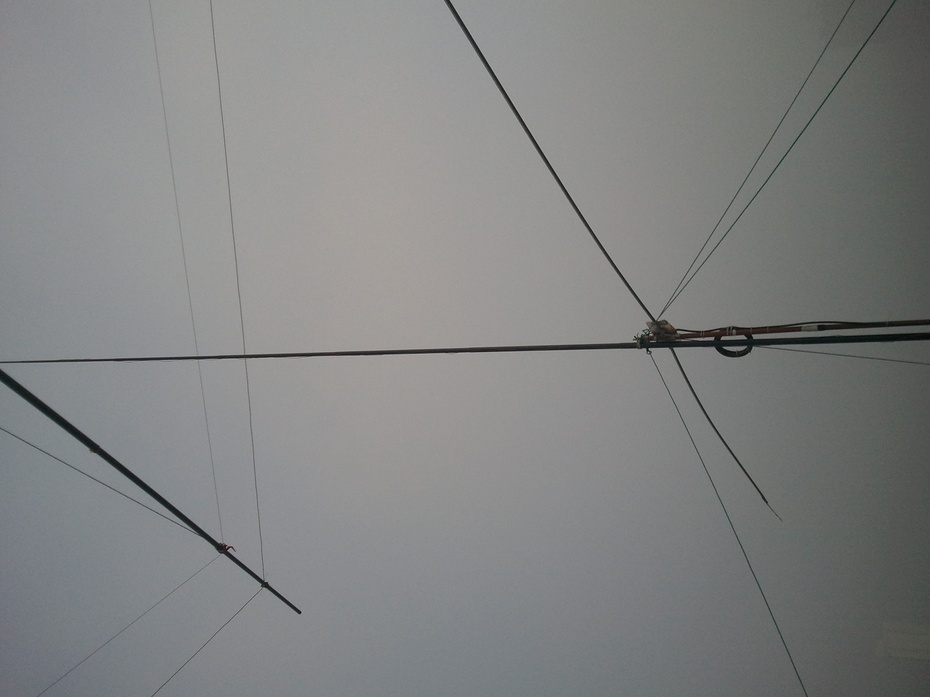

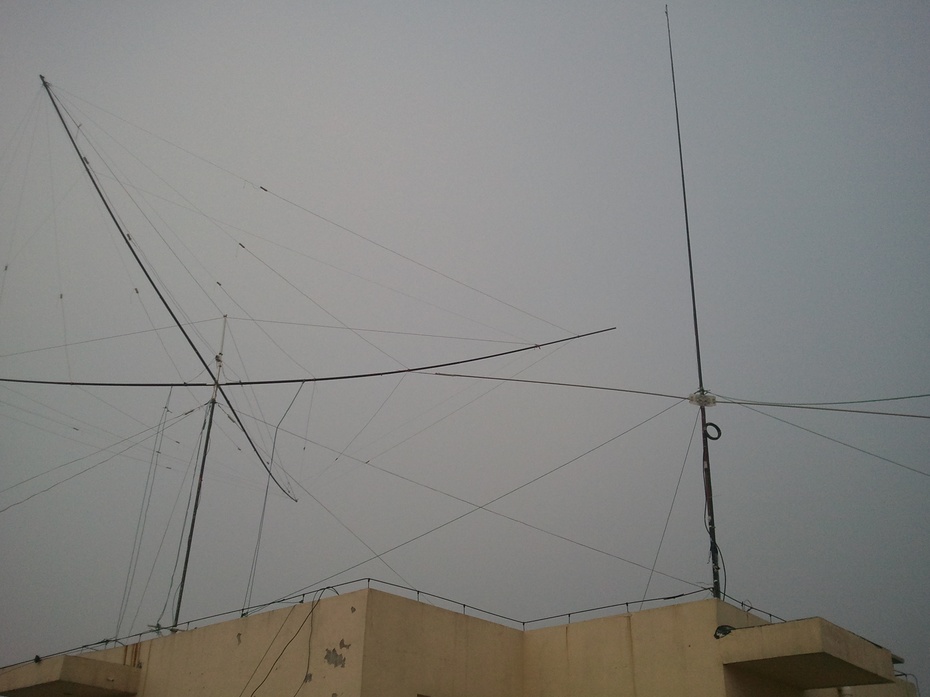

（后续：2014年10月24日第一次架设，用了4个小时的时间，阳阳和永红参与架设。架设高度距楼面5米，20米15米驻波1.1左右，10米驻波谐振点偏高在28600附近，调整的话需要整个放下来，感觉太麻烦，计划等旋转器搞好以后再重新安装调整。因为没有旋转器，老是上楼转动方向太麻烦，于是干脆在旁边又恢复架设了21米和10米的倒v。

2014年11月30日大风狂做，顾不得穿上风雪衣，在6级大风中只穿着贴身毛衣，用了2个多小时，将SB天线拆下。

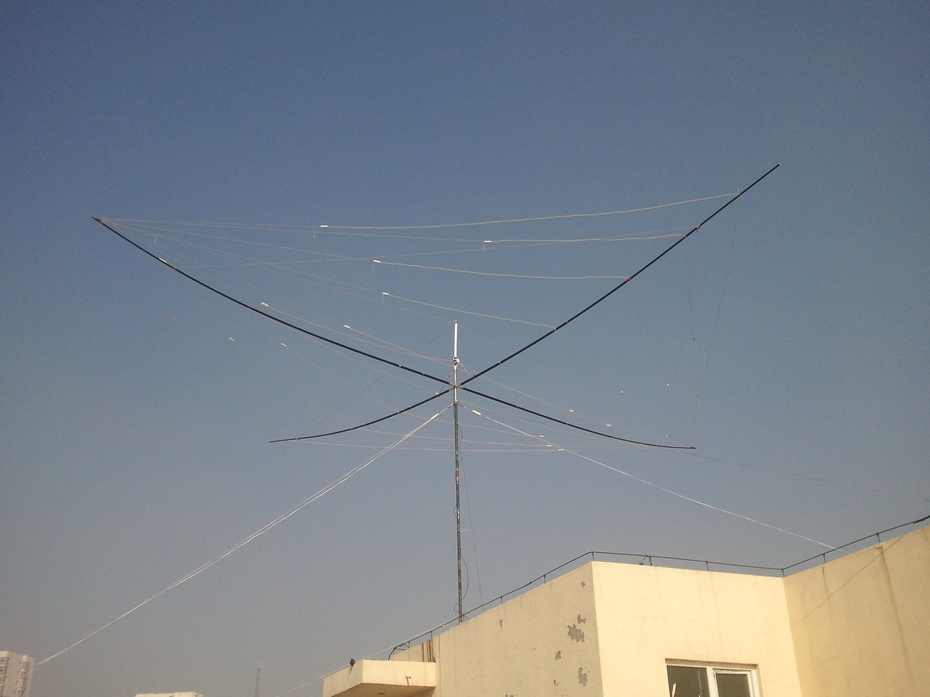

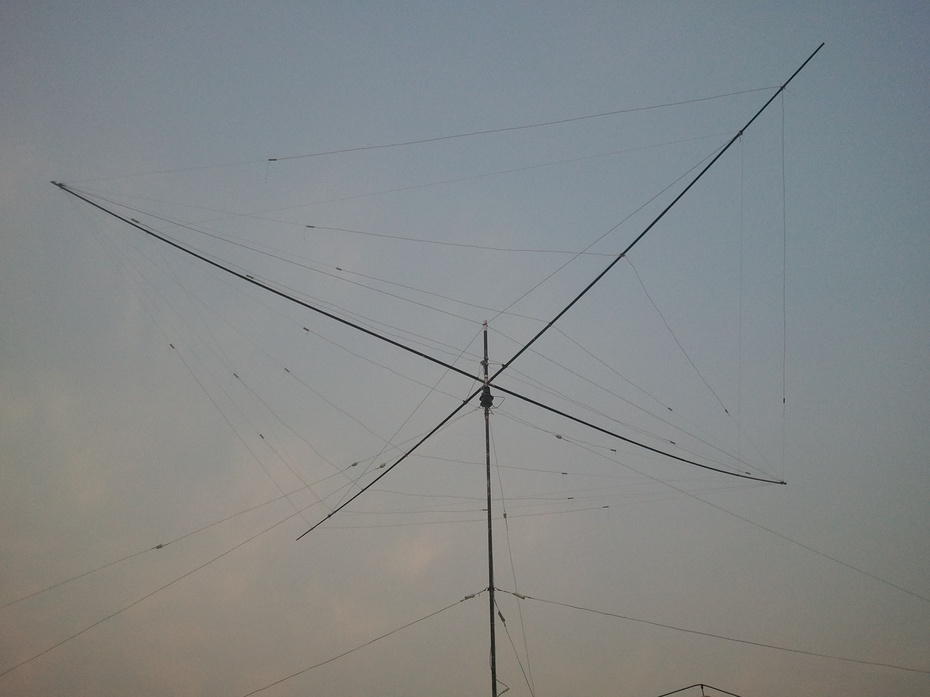

2014年11月31日，旋转器到货，于是开始加工旋转器支架，并且重新加工了十字固定架。2014年12月23日和24日，用了2个下午的时间，SB天线终于第二次架设成功。感谢WX、SOB、二明、阳阳、永红、志勇、七哥帮忙。）

视频地址：http://my.tv.sohu.com/us/2470740/77553943.shtml
