WY-757D稳压电源
Ba3tt
20140419
前些日子,通过BG3WX及时提供的线索,在隔壁淘得一个叫做WY-757D的线性电源。
10多年前,刚开始玩业余电台的时候,通过BG3WX借了FT-80C使用,当时附带的就是这种电源。
玩了大概1、2年后,把电台和电源都完璧归赵还给了BG3WX。
我当时另有一台IC-M700TY和配套的ALINCO的DM-130MVZ电源。在后来的使用中我发现,虽然ALINCO的DM-130MVZ在业余界久负盛名,但她却有一个不大不小的缺点,那就是电源本身的交流震动噪声特别烦人,而且时不时风扇突然启动还要吓人一跳,尤其是在安静的环境中。
我越来越怀念原来借过来的WY-757D,虽然其貌不扬,但她有一个很大的优点就是工作起来非常安静,像一个熟睡中的婴儿。相比下来,ALINCO的DM-130MVZ更像是一个打鼾的老者。
电源淘回来了,指示灯亮但没有输出,想鼓捣一下,网上竟然找不到关于WY-757D的任何资料,只好暂先画了个草图,才发现这个电源和YAESU的FP-757的电路图基本一样。莫非,这个电源就是FP-757的山寨版?
对比FP-757HD,WY-757D增加了一个过流保护部分,加大了散热器体积,省去了开机软启动电路、散热风扇、恒流源管。
手头有可控硅,闲来无事,便想给这个电源加了一个过压保护。保护电路在输出电压上升到15v时启动。过压保护试验中,烧坏了几个可控硅,原因是忽略了保险丝的选用,必须换用快速保险,也就是F字样的。

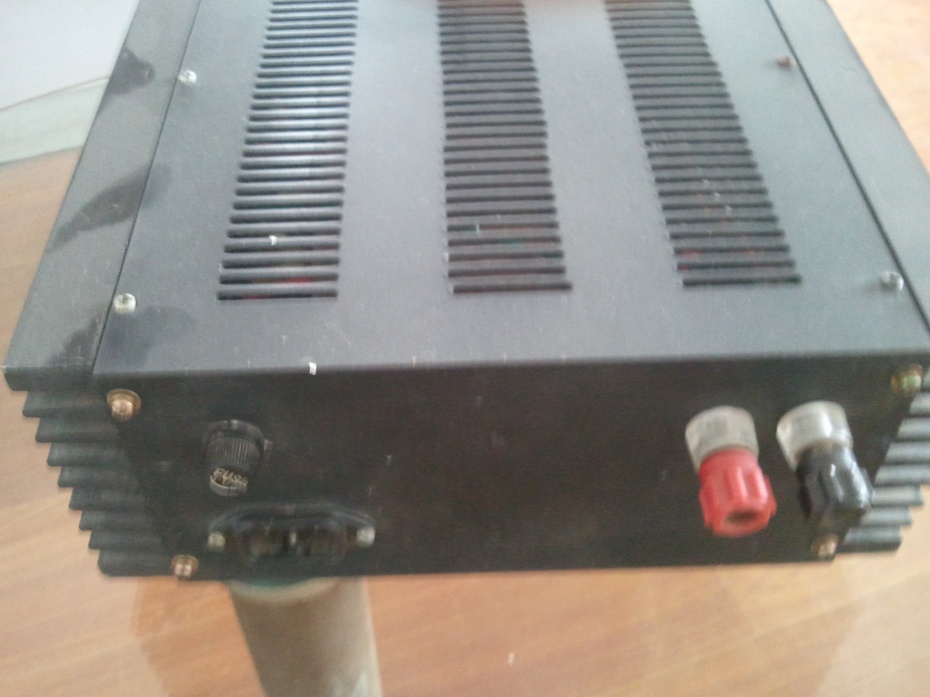

机壳除了底板使用了镀锌钢板,全部是铝板拼接。饱经多年风霜,面板上的黑色喷漆多已退去,看上去,更像是古铜色的面容。机子内外全部一字型螺钉,紫铜垫片。当然,为便于拆卸,我更换了一些螺钉为十字型。
电源外观看上去虽然有些笨拙,但细细品来却挺有讲究。前面板上全部是英文的标识,并且全是刻上去的。时间久了,黑色面板虽已退变成古铜色,但镌刻在上面的字符仍然保持着当年的纯正白色。

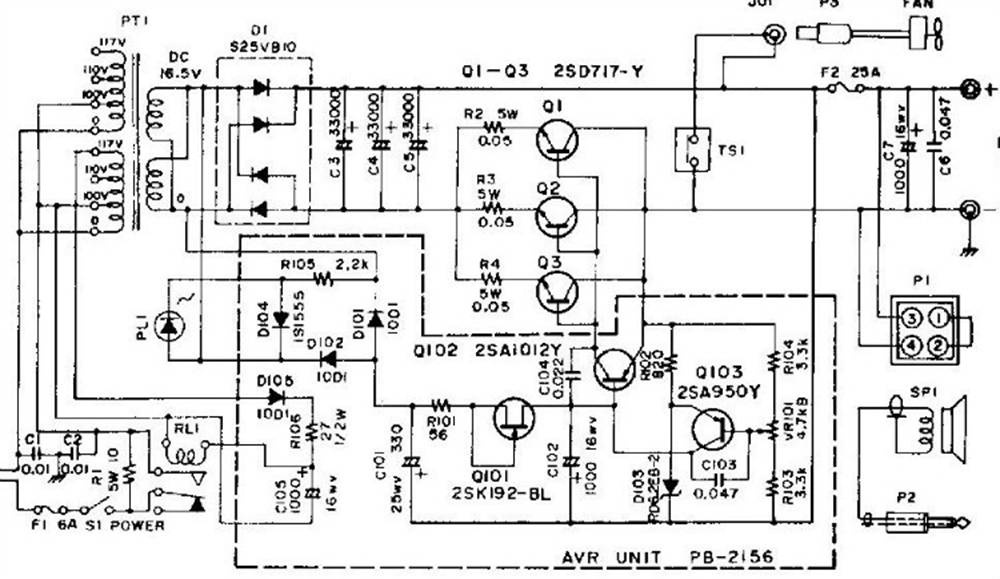

yaesu-FP757D电路图:

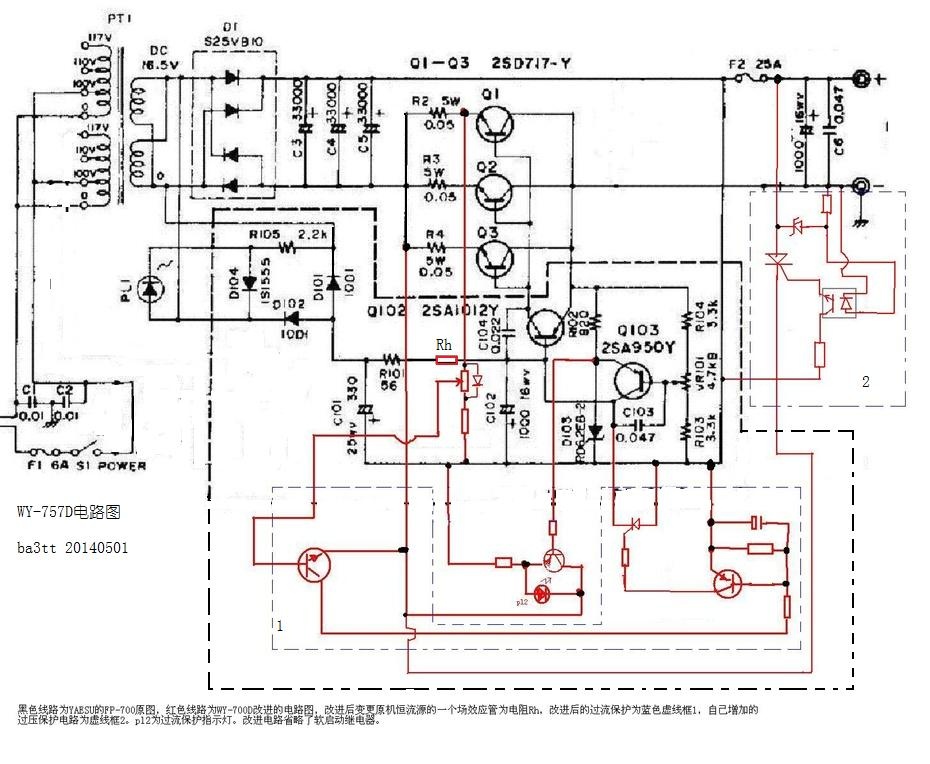

wy-757d电路图:

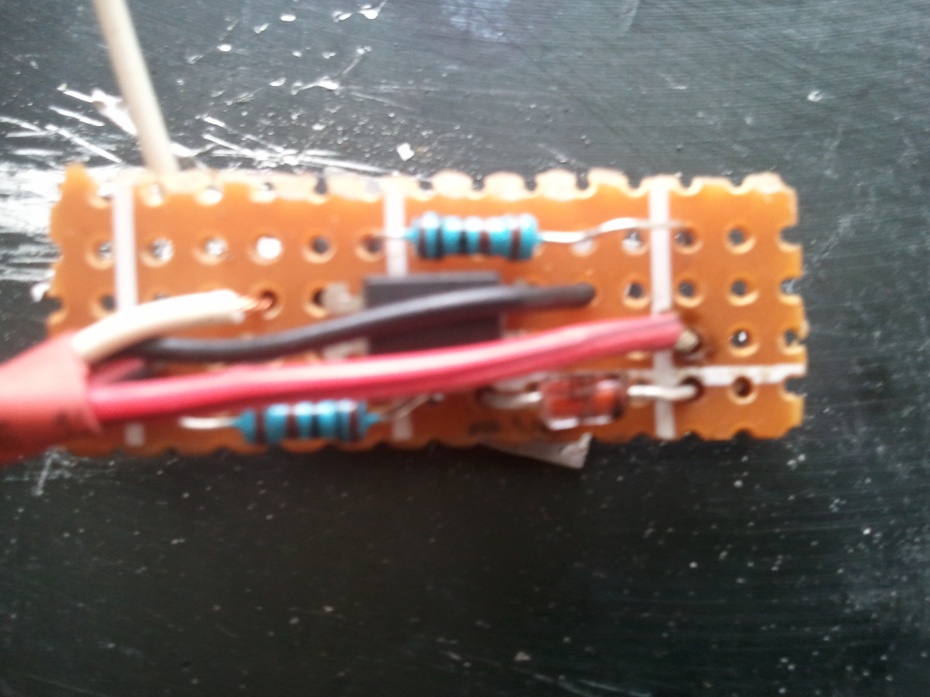

自己增加的过压保护小板:

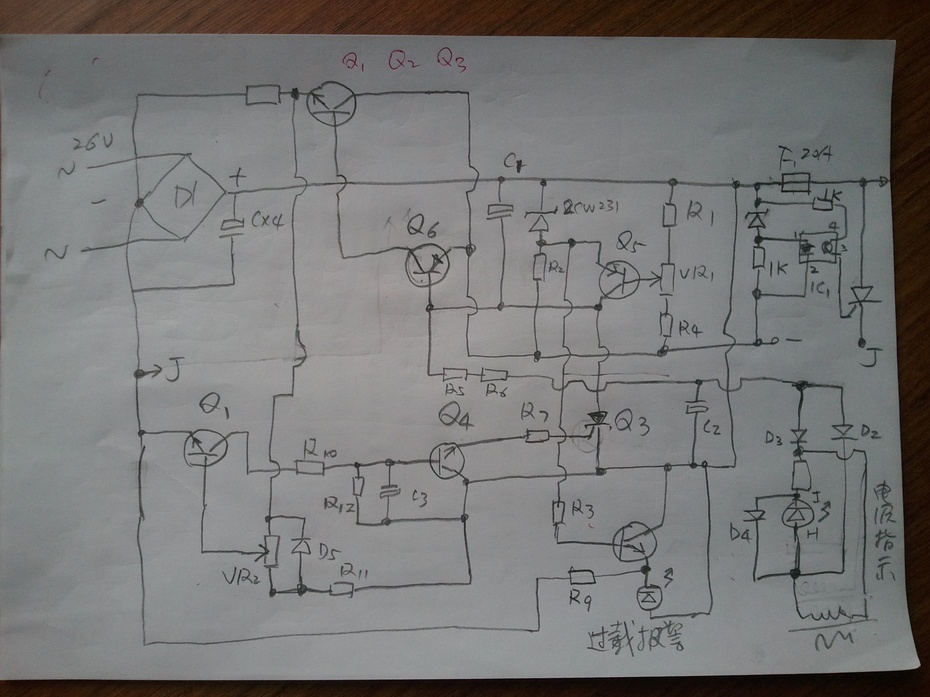

草图1:

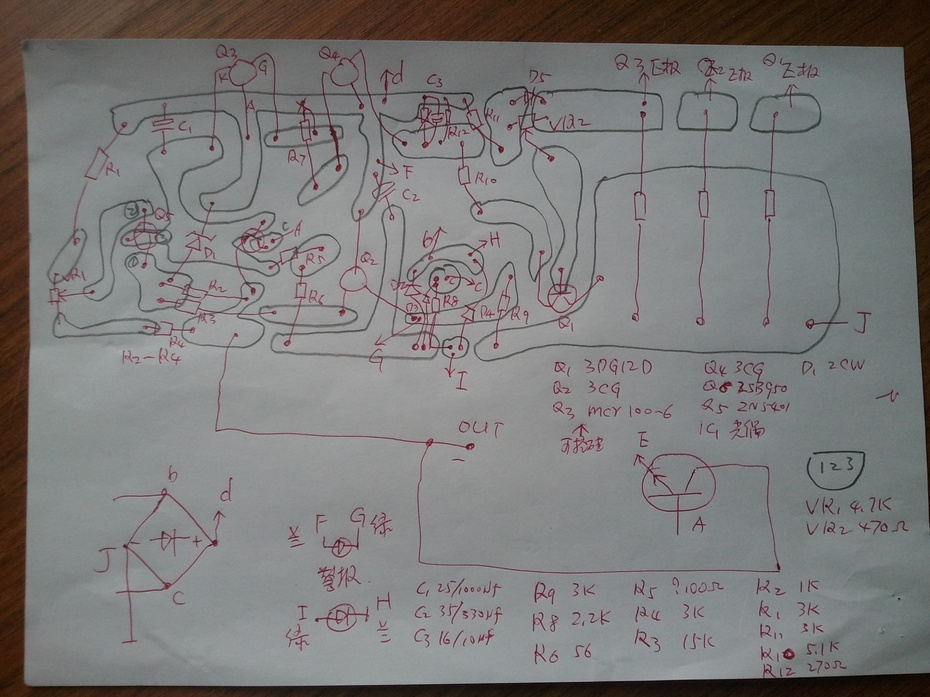

草图2:

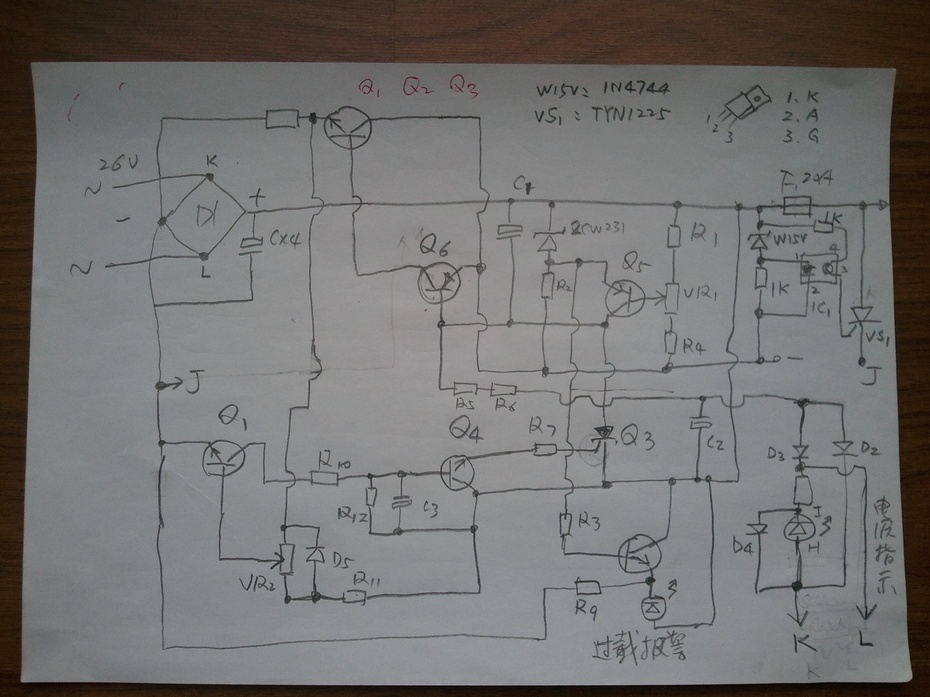

草图3:

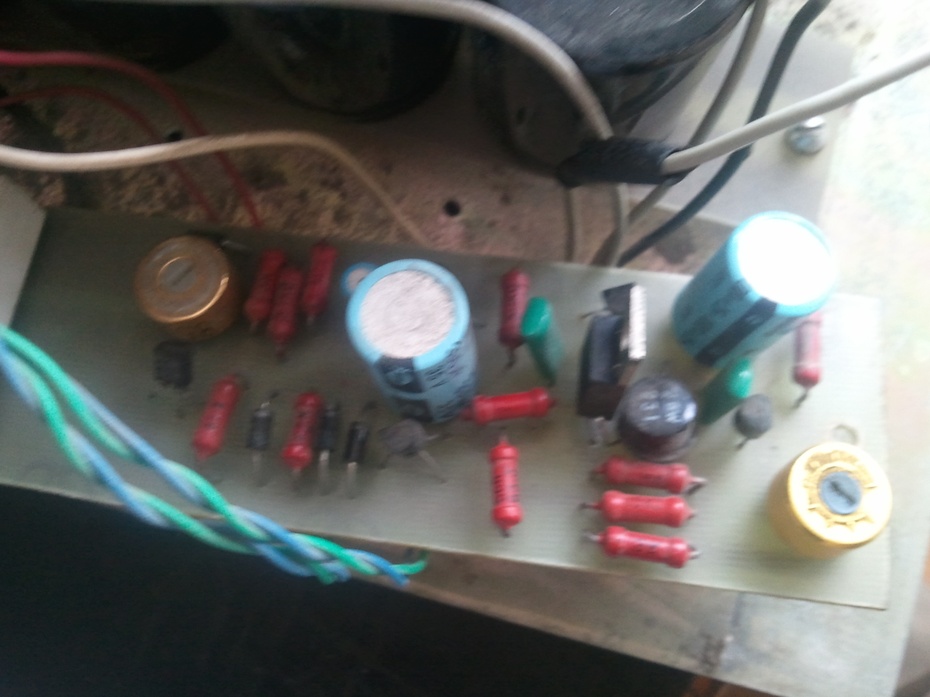

WY-757D线路板照片1:
线路板照片2:
线路板照片3:
