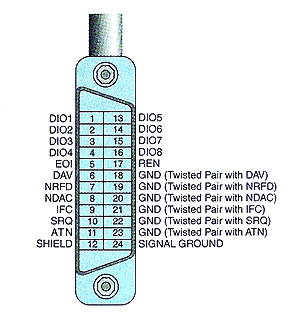

GPIB接口针脚的定义


GPIB 历史
1965年 惠普公司设计HP-IB
1975年 HP-IB变成IEEE-488标准
1987年 IEEE488.2被采纳, IEEE 488-1978变成IEEE488.1-1987
1990年 SCPI规范被引入IEEE 488仪器
1992年 修订IEEE 488.2
1993年 NI公司提出HS488
1965年 惠普公司(Hewlett-Packard)设计了惠普接口总线(HP-IB, 用于连接惠普的计算机和可编程仪器.由于其高转换速率(通常可达1Mbytes/s), 这种接口总线得到普遍认可, 并被接收为IEEE标准488-1975和ANSI/IEEE标准488.1-1987。后来, GPIB(General-Purpose Interface Bus)比HP-IB的名称用得更广泛。ANSI/IEEE 488.2-1987加强了原来的标准, 精确定义了控制器和仪器的通讯方式。可编程仪器的标准命令(Standard Commands for Programmable Instruments,SCPI)采纳了IEEE488.2定义的命令结构,创建了一整套编程命令

 ----GPIB接口系统中的计算机和仪器之间用屏蔽的GPIB电缆连接。
----这种电缆包含24芯缆线和两个连接器,而每一个连接器由插头和插座组成。
24芯分别是:
8根数据线(DIO1-8)
3根握手信号线(NRFD、NDAC和DAV)
5根接口管理信号线(ATN、IFC、REN、SRQ和EOI)
8根地线。
