Triplexor 50 Mhz / VHF / UHF
Tras el perfecto funcionamiento del duplexor, se añadió una rama de 50 Mhz para utilizar con una antena tri-banda vertical tipo Diamond V2000 u otra.
Por lo tanto, es el mismo esquema que el diplexor, con los mismos valores de componentes para la parte de 144 y 432 Mhz.

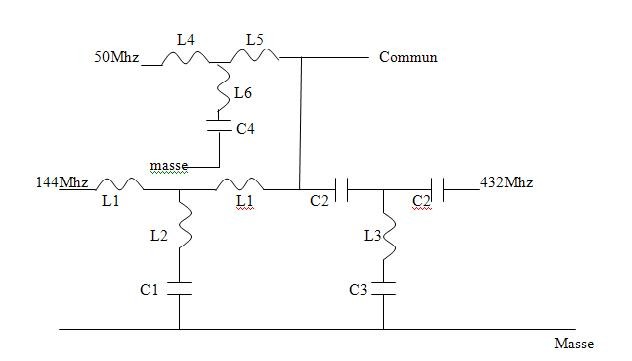

Aquí está el esquema:
Ajuste:
El aislamiento se obtiene a un mínimo de ROE, lo que es muy fácil de controlar.
Se coloca un medidor de ROE entre un equipo de radio y el Triplexor, se ponen cargas de 50 ohms fiables en todas las salidas y se ajustan los capacitares variables para cada banda. En UHF ajustar C3 para un minimo y refinar con C2.
Soporta100w sin problemas en todas las bandas.

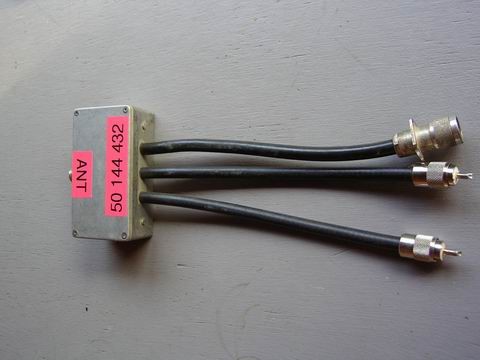

Vista general: Los cable coaxiales pueden reemplazarse por conectores chasis.

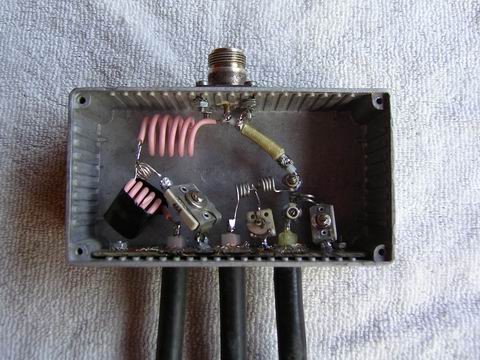

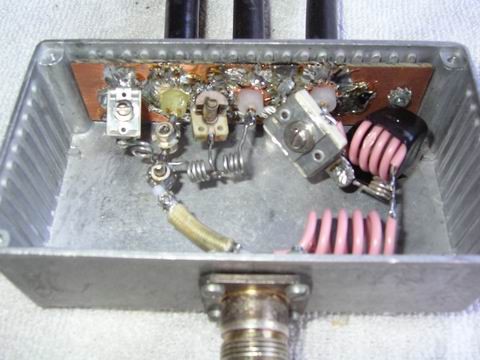

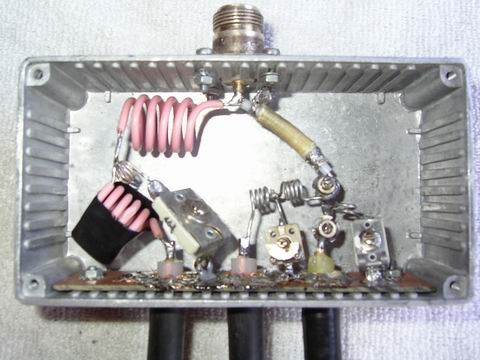

Vista interna. De izquierda a derecha: 6 m, 2 m y 70 cm.
Otro Diseño:

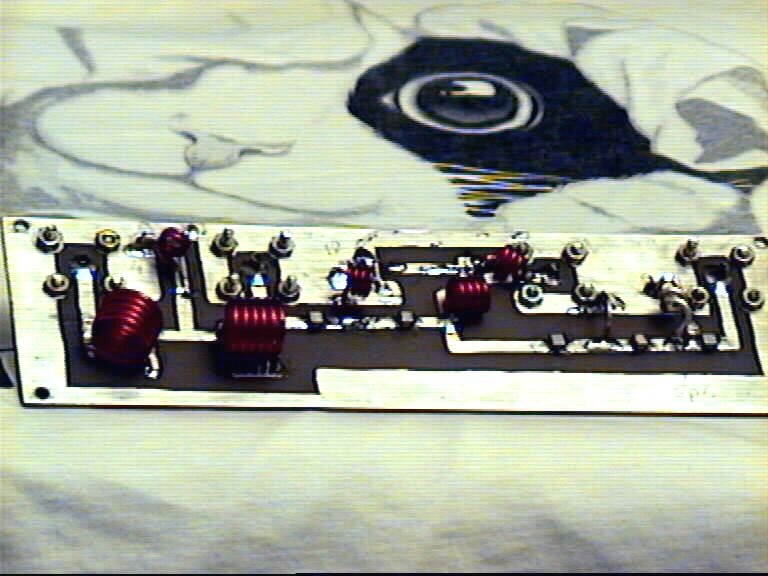

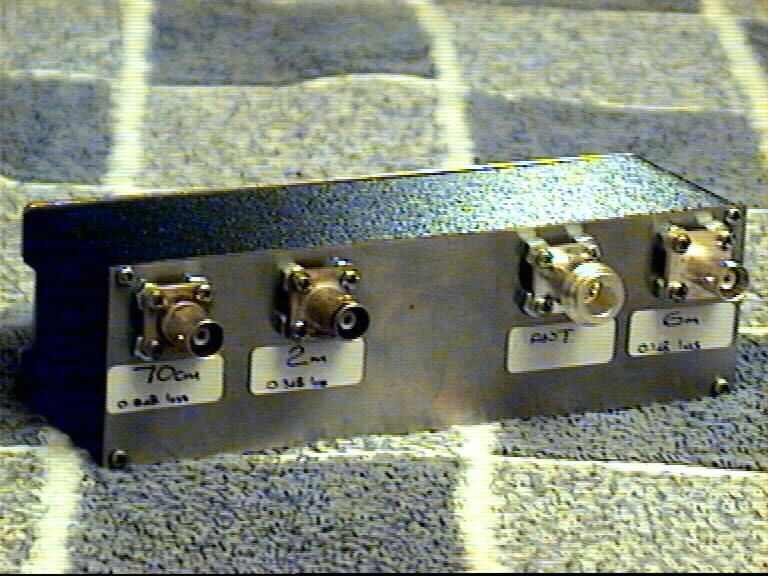

Este Triplexer, esta construido para alimentar una antena tribanda con tres transceptores separados al igual que el anterior, está integrado en una caja metalica. Y los conectores se colocan en el reverso de una placa de impresos, como se muestra abajo.
Todas las bobinas se enrollan con alambre de 1,25 mm esmaltado.
La pista en serie con el condensador de derivación de 18pf en la "T" de 2 m es de 2 mm de ancho, y su propósito es que resuenen en serie con el condensador de 18pf a 70 cm. Esto proporciona un aislamiento mucho mayor entre los puertos de 2 m y 70 cm.
Performance:
Ant - 6m port 0.1dB loss
Ant - 2m port 0.3dB loss Return loss on all ports better than 25dB
Ant - 70cm port 0.8dB loss
6m port - 55dB from the 2m source, 40dB from the 70cm source
2m port - 55dB from the 6m source, 28dB from the 70cm source
70cm port - 70dB from the 2m source, 100dB from the 6m source
Los 28dB y los 40dB de aislamiento pueden parecer pobres, pero en cada caso el transceptor aparentemente en peligro estarán más protegido por su propio filtro paso bajo de antena.
Nomenclatura :
L1 : 57nH, 3.5 vueltas - diam 4mm con cable 0.8 - espiras espaciadas1mm
L2 : Patas de C1, cerca de 1 cm
L3 : 18nH, 1.5 vueltas - diam 4mm - con cable 0.8mm - espiras casi juntas
L4 : 5 vueltas - diam 11mm - con cable 0.8mm - espiras espaciadas 2mm
L5 : 6 vueltas - diam 11mm - con cable 0.8mm - espiras espaciadas 2mm
L6 : 2 vueltas - diam 5mm - con cable 0.8mm - espiras espaciadas 1mm
C1 : 18pF
C2 : 3.3pF
C3 : 56pF SMD Hi-Q
C4 : 47pF
Los variables pueden ser ceramicos multicapa, estos resuelven perfectamente el ajuste del triplexor en las distintas bandas.
El cableado será lo más corto posible y los componentes de calidad (alambre de plata para inductores es aconsejable)
