Atenuador Medidor RF 40dB 50 Watt
La gama de entrada del medidor de RF digital es 1nW a 1W.
¿Cómo se mide una potencia más elevada?
Para medir mas potencia un atenuador puede instalarse, una solución buena y barata es utilizar un atenuador de - 40 dB.
La lectura del vatímetro se puede configurar para mostrar los valores correctos, utilizando cinco atenuadores estándar:
Configuración del atenuador: Ninguno, -10, -20 -30, -40 y - 50dB
Por esto ahora es posible medir de 1nW hasta 100 kW

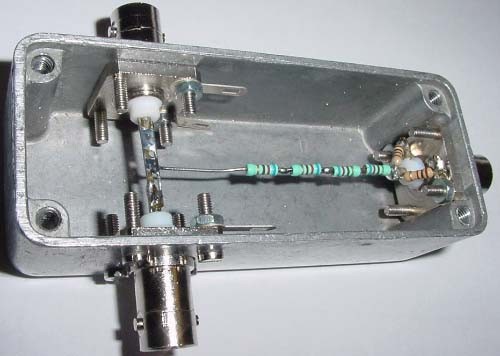

Aquí está un sencillo atenuador casero de -40dB, con 3 conectores BNC una cajita barata y unas resistencias.
Las cuatro primeras resistencias son de 620 Ohm y las otras dos de la parte inferior son de 100 Ohm en paralelo.
Este circuito no compensado puede usarse hasta 170 MHz y hasta 50 vatios continuos.

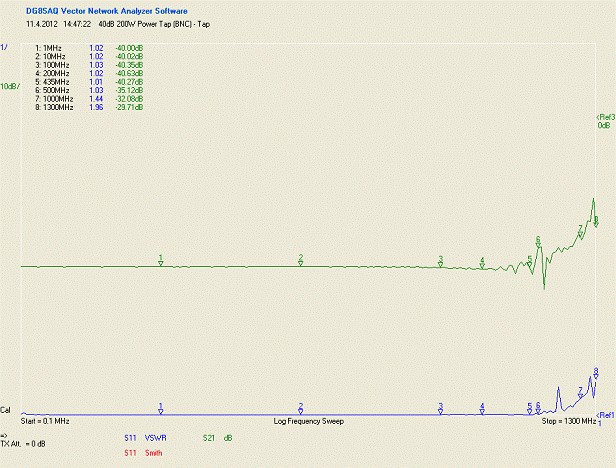

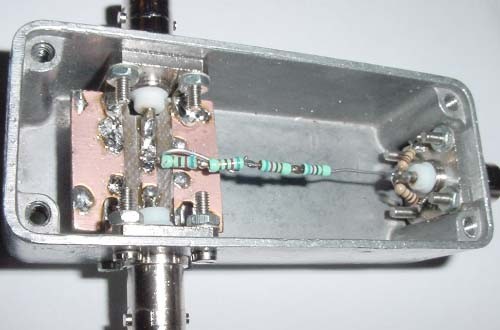

Una solución mucho mejor, pero también un poco más difícil es hacer este atenuador de - 40dB, tiene buena SWR hasta 900 MHz y una respuesta plana perfecta hasta 600MHz.
El stripline de 2,7 mm debe ser bastante preciso, el PCB es doble cara de 1,6 mm de espesor.
Tenga en cuenta que el stripline va todo el camino lo más cerca posible al aislamiento del conector.

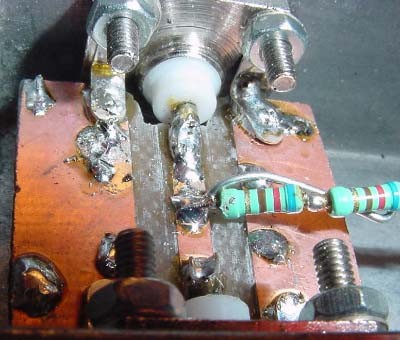

Aquí está un primer plano, se nota un alambre de compensación, que se ajusta cerca de las dos primeras resistencias, de esta forma es posible ajustar una respuesta plana perfecta de - 40 dB hasta 600 MHz.
Este atenuador también puede manejar solamente 50 vatios, limitada por las resistencias de 1/4 vatio.

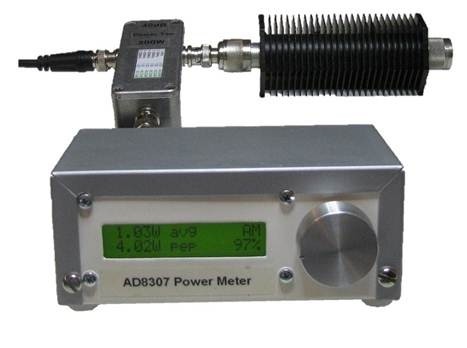

Un atenuador de 40dB hace al medidor adecuado para la medición precisa en línea de cualquier nivel de potencia de aproximadamente 1 microwatt a 500 vatios.
Sensibilidad min del AD8307: -70dBm
Entrada maxima del AD8307: 17dBm
-70dBm + 40dB = -30dBm 1uW
17dBm + 40dB = 57dBm 500W
Apenas puedo pensar en una mejor manera para ajustar y controlar un transmisor.
Un trozo de placa de circuito impreso de 1 x 1,5 pulgadas de una sola cara se conecta entre los dos conectores BNC superiores. El PCB se presenta y se corta para hacer espacio por las protuberancias de los conectores. Cuando se utilizan conectores de (BNC, N o UHF) de tipo brida, los lados de la pieza de PCB de1 x 1.5 pulgadas no necesitarán cortarse como se muestra.
Una versión con conectores UHF sólo es buena hasta aproximadamente 200 MHz.

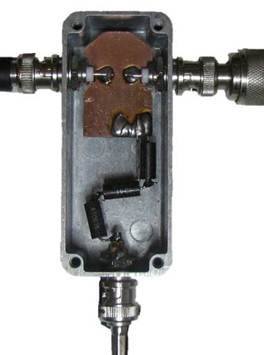

El estilo de montaje de zig-zag de las tres grandes resistencias reduce la respuesta de frecuencia un poco, pero el atenuador sigue siendo bastante utilizable hasta la banda de 70 cm.
Observe el alambre en paralelo con la primera resistencia. Este alambre sólo esta soldado a la PCB y proporciona una pequeña desviación capacitiva sobre la resistencia para corregir errores inductivos en la gama de frecuencias de UHF.
Mediante resistencias de 3 x 820 ohm 1/2W en serie, su toma de poder puede manejar hasta 75W (~ 100W) durante un período corto de tiempo, sin embargo las resistencias rápidamente se pondrán muy muy calientes.
La única diferencia en mi atenuador es el uso de 2 x 1 kohm y 1 x 470 Ohm 3W elevando así la capacidad de hasta 200W razonablemente cómoda o niveles momentáneos de 400W.
Yo uso dos resistencias de película de carbón de 100 Ohm 1/4W en paralelo para terminar el conector del centro inferior a tierra.
Atenuador 40 dB 200 Watt

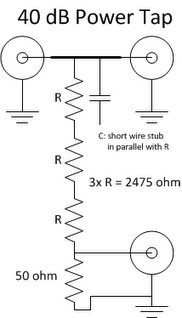

Para conseguir - 40dB de atenuacion se usa un divisor de tensión de 100: 1 sobre 50 Ohm de impedancia, así que cuando esta salida está cargada:
la resistencia de la carga total es de 25 ohmios, ahora que tenemos la resistencia de salida inferior de 25 Ohm, podemos calcular la resistencia total del divisor de voltaje de 100: 1
100 x 25 = 2500 Ohm
por lo que la resistencia superior es 2500 - 25 Ohm = 2475 Ohm
Si se utilizan cuatro resistencias seria:
2475 Ohm / 4 = 618,75 Ohm (620 Ohm Estandar)
Usar resistencias de 250 mW (1/4 vatio) de potencia es posible ?
250 mW x 4 = 1 W
Calcular MAX RF (nivel energía), era 1W y 2500 Ohm esto dará 50 voltios
_______
U = V P x R = 50 Volts = 50 Watt
Las resistencias pueden soportar el doble poder alrededor de 1 minuto y 4 veces unos pocos segundos, así que a mis necesidades esto es posible.
