También compré, como muchos, el pequeño Bibanda y tan pronto como llegué comencé a experimentar para entender cómo funcionaba.

Obviamente, después de haber establecido las memorias y tomar confidencia con los menús, he comenzado a pensar en encontrar una ANTENA que tuviera unos db más.

Empecé a ensayar con una antena Diamond en el Baofeng, pero me di cuenta de que no escuchaba los contactos que normalmente venían a mí muy fuerte y que siempre me emocionaron.

Reemplacé la Diamond por la antena proporcionada por baofeng y verifiqué que con ella escuchaba. Entonces?

Volví mi atención a la configuración del menú y en Internet miré los comentarios de otros radios aficionados que usaban el mismo transceptor pero no encontré nada que tuviera ninguna relevancia para mi caso.

Parecía que el front-end del handy no era tan selectivo, también en vista del hecho de que la radio recibe además de los 2m / 70cm las señales de las radios FM comerciales y, por lo tanto, tuvo que ser abierto para esas frecuencias también. La suposición de que con la Diamond la ganancia para fm comercial era tal que la señal saturara la radio parecía "peregrina", es posible que 2-3 dB de ganancia podría saturar el receptor ?

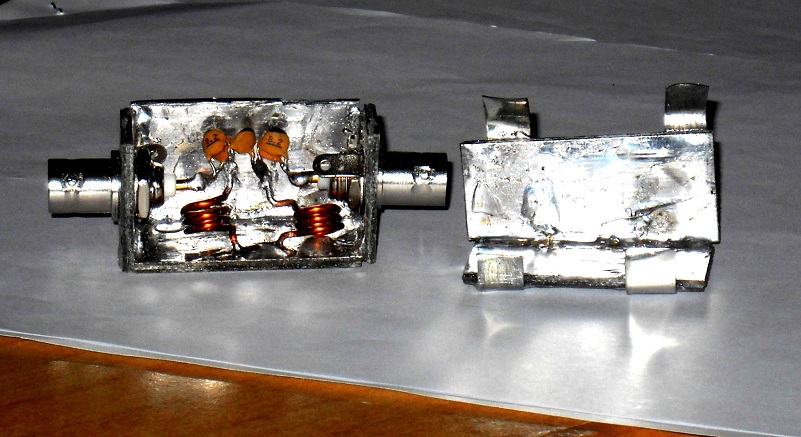

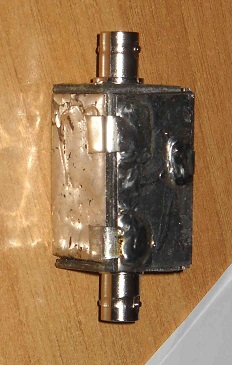

Diseñé un filtro para insertar entre la antena y el handy, hice un filtro de paso alto que cortara por debajo de 100MHz y dejar que las señales pasen por encima.

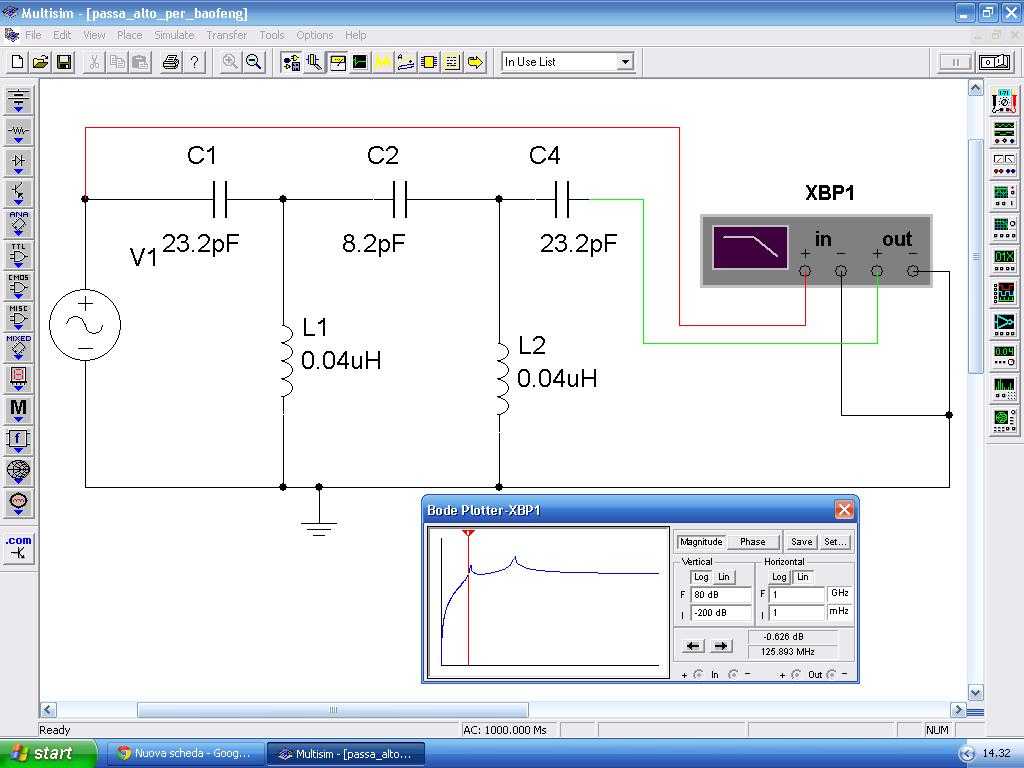

El filtro consta de 2 células T, para tener una atenuación de 40 dB, nada se interpone en el camino de la realización de un pase de banda o un PI.

Para el cálculo de células HPF utilicé las fórmulas clásicas teniendo en cuenta una resistencia a la carga de 50 ohms.

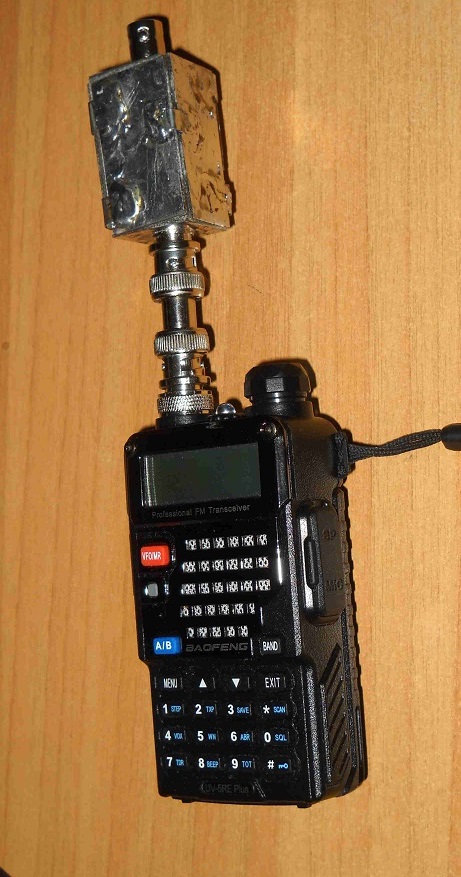

Después de varias pruebas verifiqué que todo funciona como debería, el Baofeng UV-5RE (al menos el mío) se satura cuando tiene una antena que gana un poco más, con un filtro elimino las radios comerciales y dejo los 2 metros de trabajo.
