BY5EA许油车村基地——设施之二： 80和160m波段及接收系统

BA5CW

一 160米篇：

2021年12月，除了上述的初步规划外，重点准备从2022年一月底的CQ160CW起步，建立王家埭的第一付天线——160米天线，和BG5EHX商量了架设条件后，专门设计了一付由两条升降杆组成的怪天线：

两条升降杆组成的160m怪天线

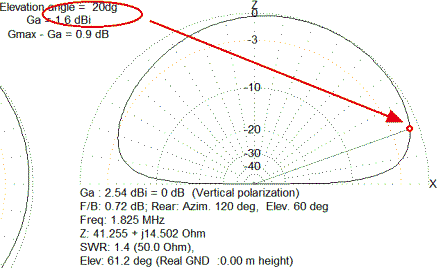

15米八木并非必要，只是用来缩短振子长度的负载，可以有各种替代方案，这本质上是一条偏馈天线，无论如何变形，对DX其作用的只是他的垂直部分，并且尽量减少其他非垂直部分以降低仰角，在160米波段比较实用的20°仰角上大约有1.6dBi的增益，就连10°仰角的增益都大于0dBi，这和常见22米高加一堆37米长的地网构成的倒L天线的效果是差不多的，相比于原来临时架设的20米高DP在欧美等远距离低仰角上 应用好了很多，它们的分界点约为28°，实际上原来的DP也没有想象中那么不堪，DP在3000km以内的通联，是可以用的：

增益对比：黑色为本天线，红色是22米倒L，绿色是原来BY5EA的20米高DP

这样的设计只是针对场地和天线分布需求，有很多形式可以达到这样的效果，比如高塔上斜拉的SLOPER就不比这个差，但也因此会给塔上其他天线带来影响，本设计只是因地制宜而已。
