BY5EA 2021 CQWPX SSB MS HP的思考

BA5CW

对于比赛，我历来是比较认真的，当然有打酱油的时候，但总体来说是所谓的“严肃比赛爱好者”。对于比赛的爱好，超过其他业余无线电活动的分支。玩DX时间不够，只是空闲时候的消遣；关于天线、电台、功放的设计和使用，本来就和我以前的工作相关，我只是利用了已有的知识，让他们为比赛服务而已。对于比赛，也分成不同阶段，初期解决的是操作能力问题，后来发现这只是作为比赛的一个基本技能，为了提高比赛成绩，兴趣重点转到了比赛策略上，随着上路湾时代的结束，受条件限制，我的愿望变成了如何在一个比较普通的地点去实现相对好的成绩。

本文的前半部分是比赛前几周写的，意在让团队成员认清现状，尤其是这次参赛的年轻OP较多，需要说明一下规则和比赛策略以及软硬件的使用思想。后半部分是比赛后几周补充的，不管是得是失，都作为自己对本次比赛的一个记录。

目录：

2021-3-27 UTC0000开始，2021-3-28UTC2359结束 共48小时

2 地点：

浙江海盐BY5EA DX竞赛台

• 培养更多的OP
  • 熟悉以FLEXRADIO为核心的操作体系
  • 熟悉BY5EA的天线和切换体系使用本地为主和远程为辅的混合操作方式
  • 积累INBAND配合操作经验
• 检验和发现硬件配置的不足力争获得大功率MS组国内前三名。

从BY5EA开始建设到目前为止，天线系统基本没有变化，还属于长远计划的初始阶段，室内部分自动化程度逐步提高，但功放系统仅适合本地操作，天线方向仍然只能人工旋转，一年以来基本面没有太多改善。

除了平时经常远程操作BY5EA的几个OP外，其他参赛OP面临软硬件的熟悉问题。相比国内大部分竞赛台，海盐场地电磁环境有优势，现有条件仍属于第一梯队范畴，但受限于平原地形依赖天线高度，在上天线塔以前要取得第一名还是有很大困难的。

大功率MS组竞争激烈，相比第一梯队的其他队伍——BY8AC、BY8DX、B7C、B7K、B1Z、B4T、B7Q、B4O、B7M等大台，前四者地形和环境优势明显，后五者硬件强大且成熟，综合条件都超过BY5EA，即便是MM、M2有分流，MS仍是主要竞争组别，如果操作策略比较松散的话，国内前三也是保证不了的。

充分利用WPX MS组的规则在现有条件下取得更好成绩。WPX MS组有别于大多数可以设立系数台的比赛规则，作为的系数前缀也不分波段，因此不存在严格意义上的系数台，选择最容易得到新前缀的波段是最有效率的做法。
　

规则一：MS组有每小时10次波段切换限制

如果没有INBAND，通常除了主叫波段外，只能在其他波段获得5次机会，增加的QSO能力有限，而要做的系数通常也能在本波段获得，并不一定要通过所谓“系数台”完成，经验表明系数基本上正比于QSO数量。在不具备INBAND体系的MS设台策略中，所谓“系数台”也只是没办法的办法，聊胜于无。

注意：

• 大多数人并不清楚规则，在设立“系数台”时没有做互锁，实际上违反了“任意时刻只能一个发射信号”的WPX MS规则，这和CQWW等允许真正意义的系数台规则是完全不一样的。

为了合规并充分利用规则，我们用一台FLEX 6400做主叫台， 另一台FLEX 6600设立一个可以INBAND操作的辅助台，辅助台和主叫台直接硬件互锁，辅助台重点在主叫的相同波段操作，如有必要辅助台操作员可以在满足“每小时10次切换”规则的前提下操作第二波段，其他空余的OP可以利用6600自然互锁的特点，在第三操作位上帮助辅助台操作员监视甚至操作第二波段、三波段，并提示主叫台是否切换波段。

注意：

• 辅助台能做所有的台，并不限于所谓的“新系数”，
• 上述三个可操作位置在任意时刻都是自动互锁的，
• 无论哪个OP都要观察波段切换次数是否超限，必须留出一次可以切回主叫波段的机会。

我们的综合条件不突出，想要提高成绩，就要发掘更多的系数，对于辅助台来讲：

• 第一任务就是以激进的态度增加一切可能的前缀，
• 第二任务帮助主叫台跑更多的基本分，
• 第三任务寻找最佳主叫波段是
• 附带任务学习2到3机位的互锁操作。

规则二：WPX的基础分有特殊性

• 10、15、20三个高波段同洲1分，不同洲3分
• 40、80、160三个低波段同洲2分，不同洲6分

在波段取舍上需要考虑上述因素，通常来讲不同大洲之间的低波段通联（6分）无疑是优先的，其次是高波段不同大洲（3分），再次是低波段同洲（2分），最后高波段本洲（1分）。

但是QSO速率也必须考虑在内，尤其是2分和3分的选择并没有严格界限，当2分台通联速率高于3分台通联速率的1.5倍时，可以选择基本分低的近程低波段，这主要发生在傍晚以后的20m和40m的选择，尽管此时JA的40米很多，但本人仍倾向于高波段EU优先，以目前BY5EA的条件来讲SSB的低波段QSO总量有限，有一整晚的时间去补足，只有NA 40米足够多或高波段EU通联困难时才考虑40m。

这是在取舍策略上很容易被忽视的一个因素，一切都要OP在考虑上述因素后自己去权衡，此时辅助台对40m NA的开通情况和预测QSO速率很重要，一旦陷入通联僵局，就考虑南面以YB为主的大洋洲。

方向策略：

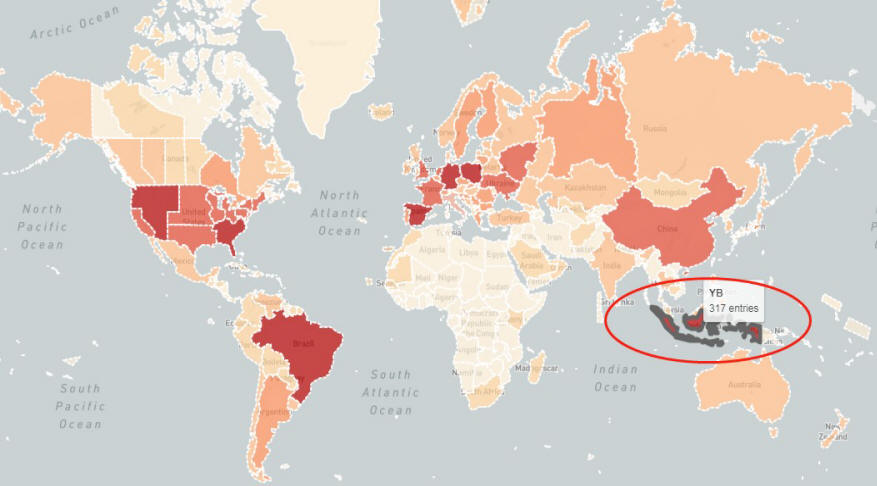

我以前习惯一直把通联方向定向北美/日本及欧洲两大方向，近期的比赛比较休闲，到处收听后发现在SSB比赛中YB是非常活跃的，因此查阅了WPX历年参赛人数的分布，果然2020年WPX SSB中YB的参赛人数是317，超过很多国家，也明显比中国和日本活跃。而YB属于大洋洲，基础分高，通联也很容易，这么一个大票仓怎么就被边缘化了呢？

因此，这次比赛可以考虑一下YB优先于JA的策略，在欧美开通以外的时段或者欧美通联效果不好的时候，应果断转向正南方向，而不仅是靠日本充数。为实现这点，固定指向南方的天线是不可或缺的，尤其是我们靠手工转天线情况下，很难灵活处理。

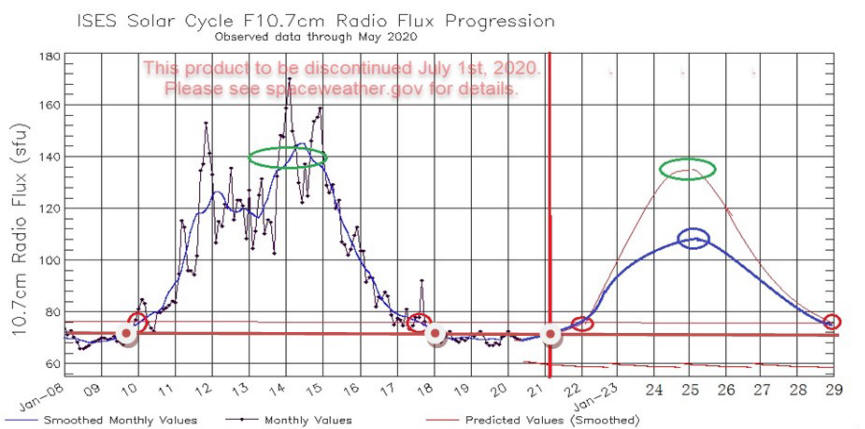

参照传播周期曲线，上图根据上一个太阳活动周期推演了一个周期传播的SFI趋势线。传播低年观察SFI要比SSN略微敏感，目前的传播基本等同于2009-2010年的传播，也可以参照2018年的传播水平，属于SFI=65-79的最低谷范围，但可以看见传播向好的趋势了，这个时期突发稍强传播的可能性比前几年增加了，由于变数增加，需要在比赛前一周内持续观察传播指数的变化以调整策略，尤其注意15米的开通机会，一旦开通，SSB通联效率高于20米。

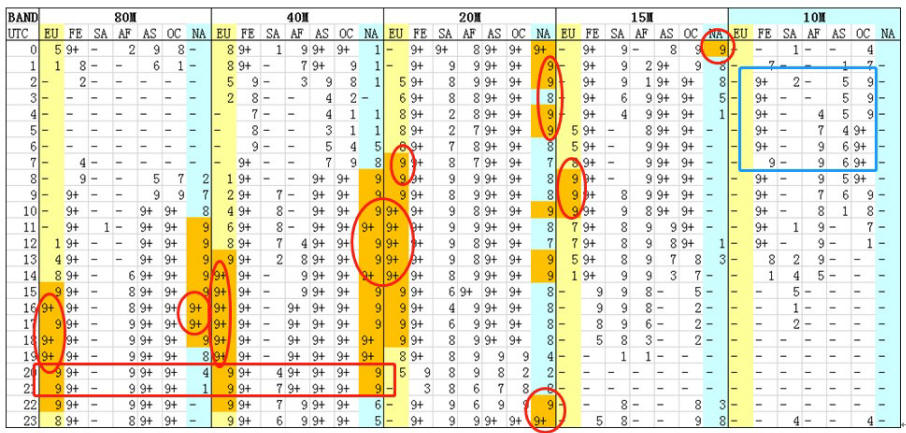

基于上述预测，在N6BV的传播表格中找出对应三月份VERY LOW传播条件的表格做分析，需要着重关注的是NA和EU的传播，橙色高亮部分是波段选择的主要依据，理论上都是可以获得高速率的波段分时，另外没有被高亮标注的OC、FE，也就是YB、JA所在的区域，中间波段几乎全天开通，高低波段开通时间也也很长，我们这次可以实验调整重点，以期望达到“意外”效果，把OC的通联比例达到15%甚至更高。

但作为比赛计划，并不需要精确知道传播，现场感永远比预测重要。第一小时的波段选择尤为“盲目”，从表格上来看，优先15m波段北美通联开始，建议比赛开始前就要收听15m波段，以确定北美是否开通良好，极端的做法是比赛开始时，主叫和系数互锁在15米和20米主叫，在快接近切换次数限制时，停止一个波段。后面的选择就交给辅助台通过实际收听去判断了，上述表格只起提示作用。由于和CQWW不一样，我们平时习惯的“稀有”国家字头和“稀有”CQ分区，都不需要刻意关注，绝大部分时候，常规的前缀我们都做不完。

上表是2010年和2018年亚洲前列的比赛结果，QSO主要分布在40、20、15三个波段上，40和20无疑是主力，15米波段属于比较临界，基于预测偏向于乐观，参考2010年，15米也需要更多关注。预计40米500QSO，20米500QSO,15米500QSO，其他波段150QSO，期望在1650QSO/580系数/230万分。虽然平均每小时只有30QSO出头，仍是个合理的预测，SSB在传播弱的时候的确比较难：

• 2020 WPX SSB第一名 A73A是1150QSO，作为目标显然偏低，不做努力即可完成
• 提高要求，以A73A 2018年的成绩为保底目标，250万分、1400QSO、590WPX
• 传播更接近2010年，向巅峰期B1Z靠拢，300万分、1800QSO、700WPX

根据上述分析，48小时1500左右的QSO数量，很多时候主叫是效率比较低的，因此本次比赛设立的3个互锁的操作位很多时候必须静下心通过仔细扫地去获得更多的QSO，一般情况下，如果主叫台在比较空闲的状态，适当延长自动呼叫间隙，以减小对INBAND辅助台的干扰，某些时段甚至应该完全停下主叫，和辅助台一起“扫地”，尤其是SSB低波段欧洲方向，主叫很难立足，采用三人在同波段抓台的策略有可能是必须的，无论那种策略，第一天每小时低于40QSO、第二天每小时低于30QSO就需要动脑筋变更，综合去年的比赛情况，由于基本面没有重大改变，我准备了一个“QSO目标”文件，导入的到N1MM里，操作员可以知道每个时刻的QSO是否“达标”。

QSO目标文件的统计图

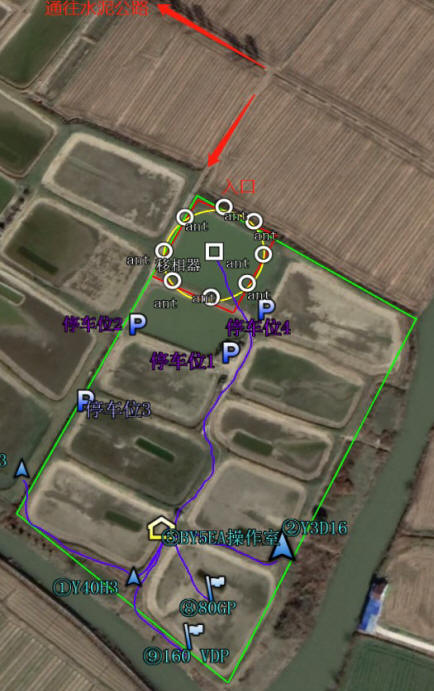

无转向器天线

• Y3D16   10/15/20三波段7/5/4单元@15米高——高波段主力
• Y40H3   40米单波段三单元加感 @15米高——40米主力
• 倒L    75米主力
• 倒V    160米主力
• Y4C13   40/20/15/10 四波段 2/3/3/5单元@12米高——辅助
• R8     全向，主叫台的便捷换向
• 8CIRCLE  接收阵列

互锁电台

• FLEX 6600 ANT2: 辅助，ANT1:系数——支持两台操作位同时使用
• FLEX 6400 ANT1: 主叫

电子管功放

• 3MN LA2000 主叫功放
• 3MN 2015辅助功放，2inband辅助模式时用 RUN1 RUN2共用这台功放
• ACOM 2000A 系数功放

天线切换器

• 4O3A AG2*8 MAIN  主天线系统,接Y3D16\Y40H3\75\160，可选R8
• 4O3A AG2*8 AUX  辅助天线系统，目前只接Y4C13

滤波器

• BH7JUO 大功率三工器 把Y3D16分成可以10 15 20同时使用
• BH7JUO 10 15 20单波段大功率BPF
• HAMATION 低功率BPF 主叫台用
• HAMATION 低功率BPF 辅助台用

其他硬件

• RUN1 PC机+双屏+鼠标+键盘+FLEXCONTROL滚轮+脚踏——主叫OP
• MULTI PC机+双屏+鼠标+键盘+FLEXCONTROL滚轮+脚踏——辅助OP
• RUN2 PC机+双屏+鼠标+键盘+FLEXCONTROL滚轮+脚踏——第三OP
• AUX PC机+双屏+鼠标+键盘 服务器——SPOT，LOG主机
• 两套RADIOSPORT耳麦，但推荐自带
• 光纤互联网接入，路由器、13.8V电源、多路遥控开关、不间断电源等

软件

• WINDOWS 10操作系统
• FLEX 6000专用SMARTSDR+SMARTDAX+SMARTCAT
• N1MM LOGGER+
• 4O3A Antenna Genius控制软件
• SOFTETHER VPN服务和客户端
• 上述软硬件的安装配置使用手册——见BY5EA QQ群文件

综述：

主2*8天线切换器(AG MAIN)：

• “主叫”天线Y3D16+Y40H3+80L+160V覆盖160-10m 六个波段
• “系数台”在不同波段使用同一套天线
• “主叫全向天线” ：R8多波段直立

辅2*8天线切换器(AG AUX)：

• “辅助”Y4C13天线：覆盖40-10m四波段比赛波段

两电台便捷记忆：

• 6400对应2*8 A口
• 6600对应2*8 B口

功放注意事项

• 手动功放别忘了切换波段（包括小功率BPF）

台长：BG5EFD
总工：BG5EHX
网络：BG5HIE
操作员：BG9XD、BG4HYK、BG5TOX、BG9GXM、BG5CNH、BG6TOE、BD5HST、BA5CW

依照比赛策略，计划每个时段安排3人操作，按3人*4小时或3人*2小时轮换操作，组长组由熟悉BY5EA系统的BG9XD、BA5CW担任，组长负责4或2小时内的人员调度和操作策略安排。

在组长的安排上故意排布成每个时间段都有两个组长可以互相替代，主控组长优先作为决策人，对通联策略感觉比较好的BG9XD和BA5CW贯穿整个比赛并一直错开，考虑BA5CW需要在比赛开始阶段要处理接收天线系统，由BG9XD作为首发操作组长。

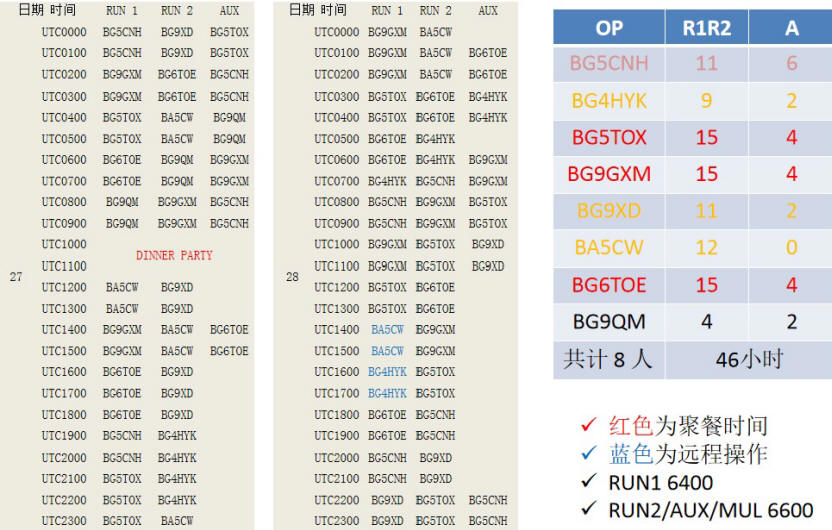

BG9XD赛前制定的操作计划

主叫台（名称RUN1）和辅助台（名称Multi）必须连续工作，但并不强制机动台连续工作，机动台在第三台电脑(名称为RUN2)上利用Multiflex控制FLEX 6600实现三人同时操作，第三机位主要工作在主叫波段以外，并监视其他波段开通情况。

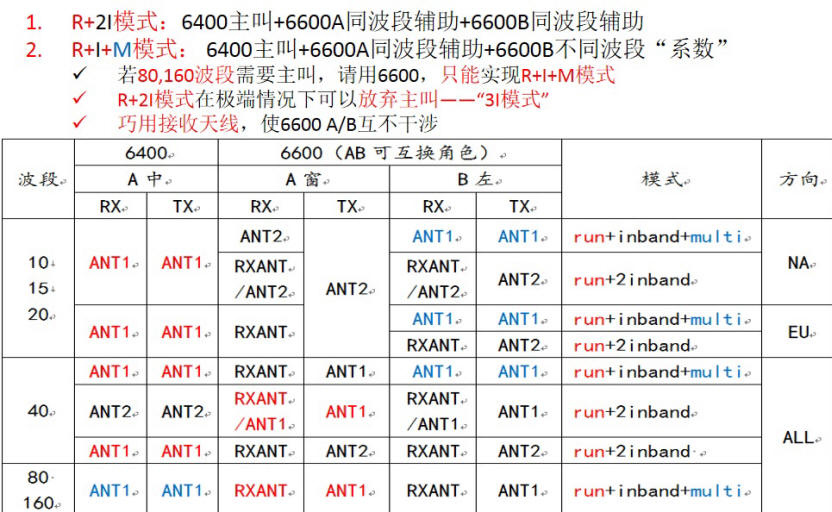

三人协作两种方式

在限定条件下，灵活应用RXANT解决6600-6400间高波段EU方向的同频干扰，低波段同频各向都干扰的问题，按需使用RXANT可以实现3人同波段工作。第三操作位完全等同于远程操作的配置，设立第三操作位的另一个目的是对不熟悉远程使用BY5EA的OP进行培训，以便回家后继续比赛。

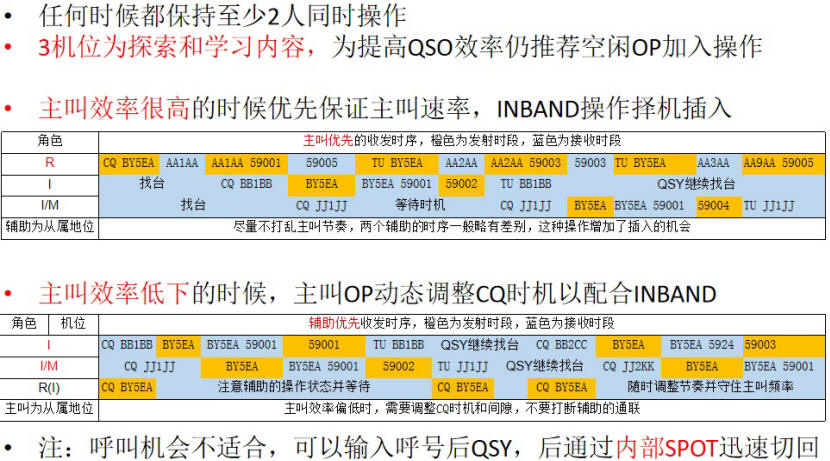

三机协调的工作时序

根据第7章的硬件配置，按图连接硬件。此连线图适用于WPX CW和SSB的MS 主叫+辅助+机动的本地操作，大部分硬件已就位，除以下：

• 80米倒L天线需要修剪为75米，中心频率3.7MHZ。
• 增加可以使用功放的南向天线，考虑使用一条R8多波段直立天线,应有明显改善。
• 新增8circle阵列接收天线正在制作中，但不可控因素过多，有可能来不及加入比赛，接收天线系统在WPX比赛中并不重要，主要是实验性质。
• 为了进一步减小发射杂散和谐波，低功率BPF在INBAND操作中仍需要接入，为了实现HAMATION 低功率BPF的自动化，需要两个USB-串口-BCD转换器或直接使用FTDI的USB-BIT线连接FLEXRADIO的USB口，具体见HAMATION的说明。
• 6600和6400是互锁的，原有两条互锁用RCA线，交叉连接6600和6400的 TX3、TXREQ口。
• 连接和调试ACOM2000A的远程遥控相关功能，包含转接线，但不包含USB。
• 配6400 ANT1的主叫功放LA2000的调试和数据记录。
• 配6600 ANT2的辅助功放尽可能用修好的LA2000，若来不及，则使用HF2015，同样需要调试和数据记录。
• 增加两台AG2*8的发射禁止切换波段保护的连接，需要增加4条RCA线。
• 准备两套RADIOSPORT耳麦作为公用，但推荐根据OP的喜好自带耳麦（CW比赛时增加电键）。
• 三个机位需要三个Flex control滚轮，分别由BG5EFD、BD5HST和BA5CW提供，可以试探第三机位采用Maestro的可行性，主要考虑MIC和PC mic的冲突问题，若解决不了则需准备两套HYK-GOV接口，在6600双人使用状态，需要使用PC音频和串口PTT。
• 更新包括服务器在内的4台电脑的N1MM软件，设置telnet的Fliter高亮显示BY5EA自身扫地的SPOT，用黄色显示在SSDR的频谱上
• 把目标QSO速率的GOAL文件导入N1MM，以提示操作员发现目前操作的速度是否达标，一般情况下，看见超过目标的绿色指示会比较放心，如果显示黄色，就要引起注意，调整策略。

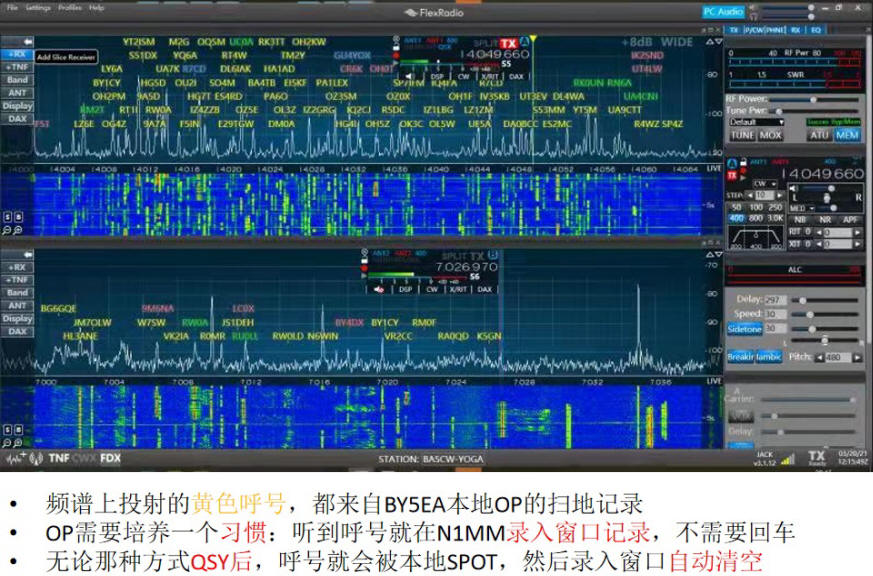

内部SPOT的高亮投射到频谱上显示，也是一种有效的辅助方式

10 比赛过程：

第9节以前的都是比赛前的空想，实际上，计划中的大部分准备工作也都完成了，除了R8来不及安装，由于我自己动手能力比较差，8CIRCLE在比赛前一周交代给BD4CB制作，他非但在短期内做好硬件，还亲自到现场安装了天线，但和事先担心的一样，初装的天线遇到了很多问题，我们偷懒采用的改装miniwhip效果堪忧，超长的控制线带来的干扰也是个大问题，比赛期间做了大量问题排除和定位，有收获，但最终性能仍然无法接受，使赛前制定的某些策略无法实施。

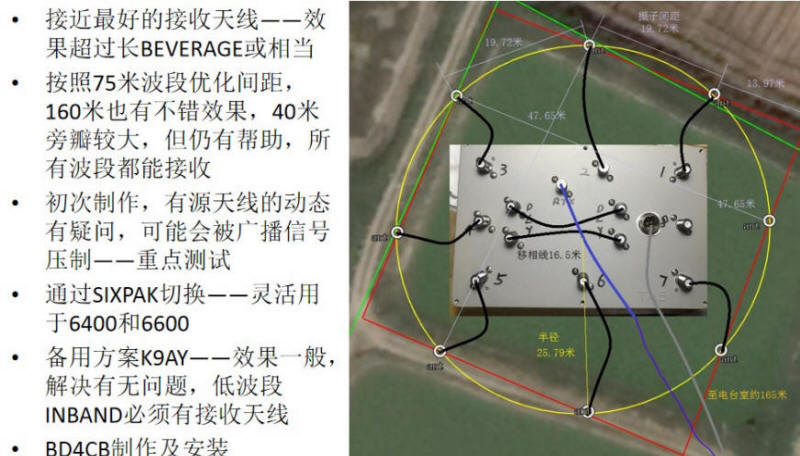

8 CIRCLE 接收天线的考虑

比赛前一天大多数OP都到了现场，主力BG4HYK因有事缺席了比赛，由于这次有5位90后OP作为主力参赛，我把上面1-9节的内容精简成一个PPT，在赛前开了一个准备会，在规则上策略上和软硬件使用上做了一个说明，BG9XD也根据实际参赛人员重新做了操作安排，并全程实时调整和控制了整个比赛节奏，比赛过程井然有序。

比赛中新老OP都十分努力，传播的预测和波段选择等问题都没有偏离预期，最终只完成了保底目标，赛前分析需操作激进才能达到更好成绩，事实上并不是，主叫是QSO的重要来源，OP努力通过同波段、不同波段的辅助，能获得的QSO数量是有限的，在条件受限的情况下，即使不采用INBAND策略，仅主叫台主动扫地，已经足以“扫清”大部分能做到的QSO了。

11 比赛花絮：

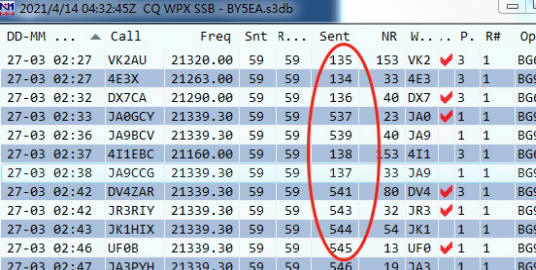

花絮这个标题事先拟好的，我曾觉得这个标题有可能最终会删除，然而这次年轻的操作员们还真搞出了货真价实的花絮来，这次的花絮叫“烟幕弹”：由于周五晚上开完准备会后，一直在做硬软件的调试，正式开赛后没多久，我就迷糊去了，午后一觉醒来，听到电台室传出的序号超过了650，心想就这传播，年轻的OP能力还真不能小看，然而实际看了分数，发现序号被报高了400多个，“小朋友”们真会玩，分两次调高了序号，对我们自己到无所谓，却影响了几个关注我们状态的大台，其中B4T在今后的整个赛程中努力追上我们这个“烟幕弹”，实在是佩服。在此我们向那几个大台道歉，这个“烟幕弹”虽有正向的激励作用，但也或多或少影响了其他人的心态。

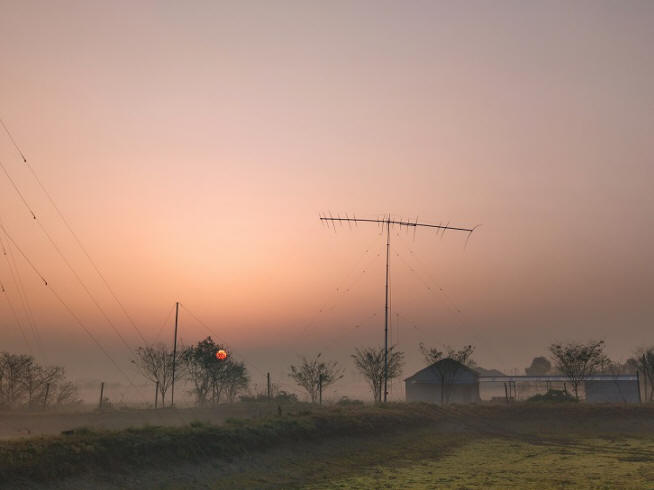

几张照片：涵盖了这次所用的天线，以及flexradio为核心的其他硬件，天线和室内设备和去年基本一样，比较成功的是更换了BH7JUO生产的成套大功率三工器和滤波器，使主力波段间的干扰降低到了实用程度。今年新增的4O3A的2*8天线切换器也使切换更便捷并适合远程使用。

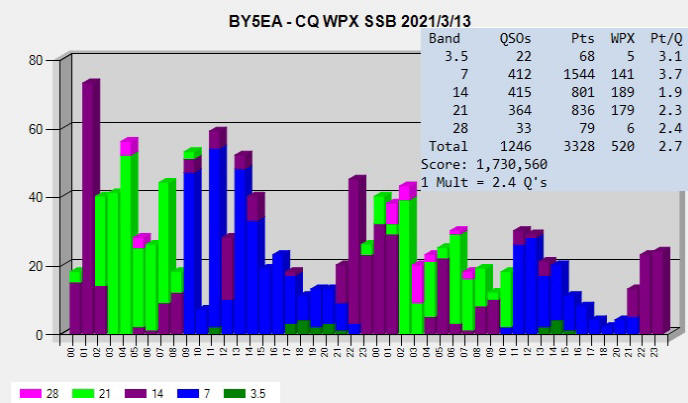

上图是实际完成的比赛得分，对比下图赛前准备会上的目标要求，介于A73A 2020年和2018年的两个参考保底目标之间。

14 总结：

经历了很多年的比赛，比赛预测已经能够比较准确，然而这次的预测的高目标是由B4T、BY8DX和低功率MS组的BD7DT达成了，衷心祝贺这些去掉好成绩的台。对于BY5EA来讲，仅仅接近了保底目标，勉强达成MS组前三的计划，OC的比例接近20%，超过预测水平，EU和NA比例低下，NA的比例可以归结为传播因素为主，EU的比例说明远程QSO能力缺失，主因是天线仰角问题。下图显示了预测目标（蓝色曲线）和实际结果（红色柱状图）的对比，趋势基本一致，差距在于两天深夜，连最低的30QSO/小时也没能保住，几个预测中的峰值反而成了低谷，两者的原因都是类似的，高波段能形成连续主叫的高峰时条件受限做不到，低波段扫地能力都受到限制，综合起来看系统的低仰角能力欠缺，尤其是在当前太阳周期“VERY LOW”时，发出的信号过于“弱小”。这两个问题中解决一个，便可达到我们的“正常”目标，都能解决才能达到自己的“高”目标。

反思：

• 经历了上路湾的优势后，总觉得可以“人定胜天”，条件不够策略补。但事实证明策略不是万能的，很多“新颖”的想法有硬条件约束的。
• 在硬条件不够的时候，需要尽量降低系统复杂性，减少OP的适应时间。大多数OP并不经常使用这套系统，我不应该人为升高操作门槛。
• 但也不能完全放弃对系统和操作策略研究和提升，因为天线条件总会改善，传播也会变好。在保持外特性“简单”的前提下提高系统能力，把复杂的东西藏到背后。
• 天线必须升高，这是BY5EA提高成绩的最根本的硬条件提升，希望能做到MS第一名，进一步能够实现打破MS系列记录的梦想。

重点改善天线高度，通过上塔先把天线升高到20米左右，也让主力天线旋转起来，保证高波段仰角基本不输其他大台，这个高度下低波段有提升但仍很难和有地形优势的台去比，希望进一步完善8 CIRCLE的制作和调试，在接收上做更多的工作，能弥补一点是一点。至少要做到CW模式能在低波段顺利“跑”起来。完成一个自动化程度很高的台站建设，一方面降低复杂系统的操作难度，另一方面也可以实现不打折扣的完全远程比赛。

下图是一个年初时设立的升级“蓝图”： 实际升级途径未必能按图顺利完成，很多细节也已经有了变化，需要把理想和现实结合起来，由于吊车无法进入场地，BY5EA的上塔工程尤为困难，按目前进度，5月底的WPX CW比赛仍然比较困难，团队CW操作员比较相对少，但CW模式对硬件要求略低，绝对成绩估计能达到这次的150%，也就是1900QSO左右。6月以后再进入新一轮的PDCA。

16 后记：

比赛结束三周了，由于HELLOCQ网站重新备案，说好的BG9XD关于这次比赛的总结没有出现，最近我回顾了以前的一些比赛，发现只要是没有留下文字记录的，现在连基本状况都很难回忆起来了，所以还是得趁热打铁，不能偷懒，本篇的记录不准备发布，仅仅作为本爱好的一个转折时期的思考，作为日记，写给自己。还需要补上2020年BY5EA CQWW CW的总结，在心理上，我还是BY5EA的客人，写总结的事情不归我管，没人写但这的确也是一次又意义的比赛，包括今年的几次打酱油也需要留下文字，过些天我还是要尽力回忆一下。

查阅资料时，还是忘不了以前的BY5CD，只翻阅了对下一次比赛有参考意义的——BY5CD 2016 WPX CW M/S视频回顾，视频仍在YOUKU上，但已经被屏蔽，只能自己看见，这篇正是上路湾的最后一次比赛，冥冥之中留下了视频，伤感的配乐，像是有预感，如今再次观看感慨万分。这是在上路湾的少数几次MS比赛之一，当时我已经抱怨传播下降，虽然破了记录，但对2700+QSO这个数量不太满意，实际上现在的传播远低于2016年，无论是传播还是硬条件，上路湾还是不错的，回顾了当时的策略，也使用了INBAND，所以对今年5月底的WPX我们的确不能定太高的目标，除了目前湖南和云浮的两个山顶，想到达2000QSO都挺难的，我们拭目以待。

比赛结果： #3 中国 #10亚洲 （前两名分别是B4T和BY8DX）
