AH0K 2016 CQWW CW M/2

BA5CW

与AH0K的渊源始于OH7WV(ESA)，2012 CQWW SSB之前，ESA连续两年在BY5CD老学校的台址做了7次OP，成为彼此熟悉的朋友，参加完该次多人多机比赛后，2012 CQWW CW BY5CD开始试水上路湾，与此同时OH7WV和在首尔工作的OH6RX一起移师天宁岛，并专注于M/2组比赛，他们的第一次比赛用的呼号是AH0DX，请参考之前的译文http://www.qsl.net/ba4alc/chinese/2012ah0dx/2012ah0dx.html，之后就一直用AH0K呼号至今，瞄准着大洋洲的CQWW M/2记录奋斗着。两年前开始ESA每一次比赛都给我联系，邀请去AH0K操作，我虽然心痒痒得，但为了组织上路湾的比赛，一直没有成行。BA1RB则在14年和15年的CQWW CW比赛时作为OP访问了AH0K，今年的CQWW SSB BG9XD成为访问AH0K的第二个中国OP，BA7IO和我有幸参加了刚刚结束的CQWW CW比赛。

第一部分 旅程

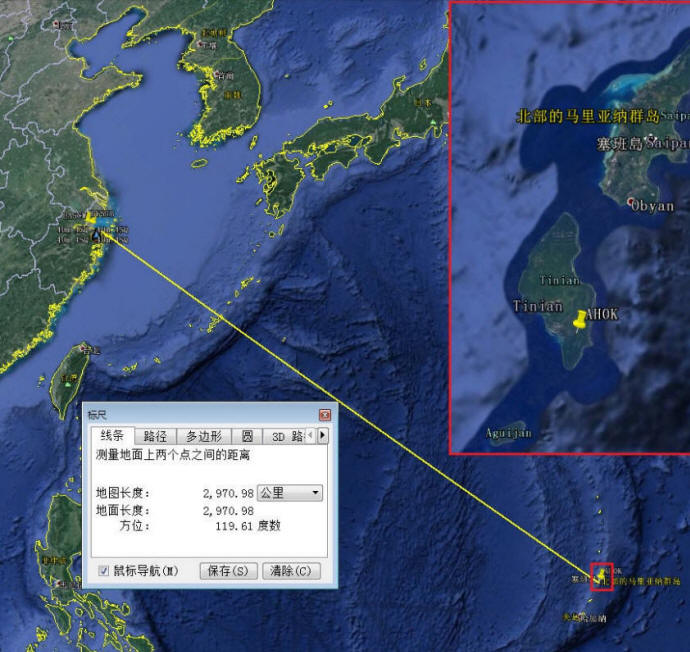

本次比赛最终确认去天宁岛的OP有：从上海出发的OH7WV，DF9LJ和我BA5CW，由深圳出发的BA7IO，由首尔出发的OH6RX和HL1VAU，前4位是周三出发到仁川机场转机然后到塞班，之后一起包机去天宁，OH6RX是周四晚上到的，HL1VAU则是比赛当天早上到的。话说回到今年的夏天，BY5CD在一次电源线的雷击中损坏了大部分设备，顿时有点心灰意冷，准备好好休息几年，于是决定了要去天宁岛体验一下，也算了一桩埋藏了几年的心愿，10月份的时候机票，价格不是很贵，中国人去塞班是免签的，要做的准备工作很少，差不多可以做到说走就走，不过便宜机票的代价就是要转机，先是陪OH7WV和DF9LJ同机到仁川，然后是陪BA7IO夫妇同机到塞班，直航4个小时的旅程我花了12个小时。入境的时候，我老老实实说了这次行程的意图，搞得移民官问这问那的，费了好多口舌才给我盖上入境章，不过最后给我的入境时间不是标准的45天，而是长达半年。之后过海关的时候，我和BA7IO各自携带的两大卷馈管，又遭到了长时间的盘问，真是麻烦。最后和先我们一小时到达的芬兰人和德国人汇合一起乘上可爱的小飞机，经过10分钟不到的夜航，我终于踏上了这个北纬15°上的太平洋明珠小岛——天宁岛。

除了紧张的准备工作和比赛以外，每天都和BA7IO一起抽出2-3个小时去到处走走，基本上把美丽宁静的天宁岛转了一遍，比赛结束后，我们也有半天时间在塞班岛旅游，久违了的蔚蓝的天空、湛蓝的大海，壮观的白浪，以及色彩饱和的植物，可以远离喧嚣的世界，可以不去想那些恼人的工作上的事情，可以放飞自己的心情，真希望能多呆上一段时间。

第二部分 硬件

AH0K每年都发生着变化，OP数量从最初的两个，到3个，4个，5个直到这次的6个，操作越来越轻松，硬件上也从最简单的双机开始，到现在的5个机位8条可以发射的天线。ESA他们几年来来回17次天宁岛，携带了大量物资上岛，建成了一个很实用的比赛基地：

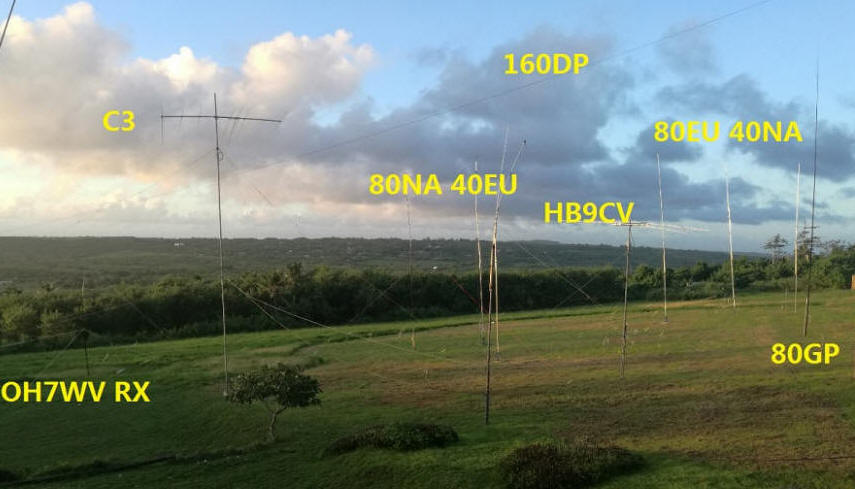

天线：

• C3@18米高 10米（4单元）-15（2单元）-20米（2单元）米可旋转三波段天线——主叫A专用

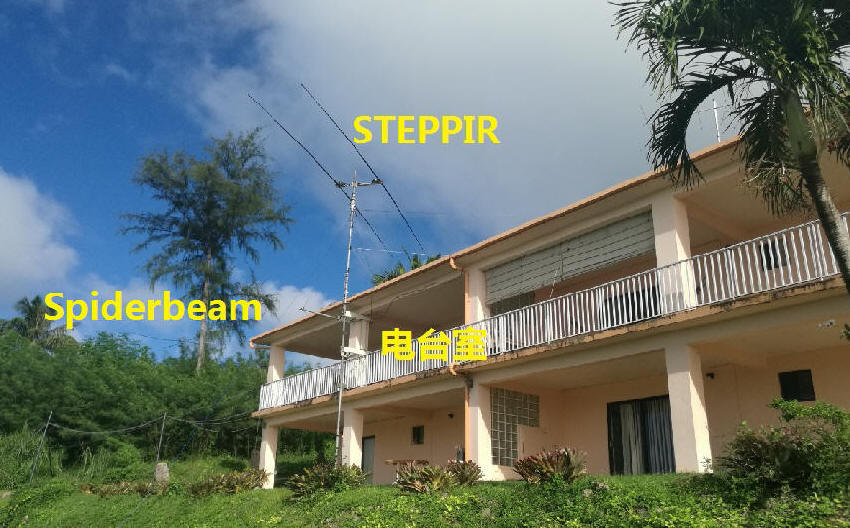

• SPIDERBEAM@18米高 10米（4单元）-15米（3单元）-20米（3单元）可旋转三波段天线——主叫B专用

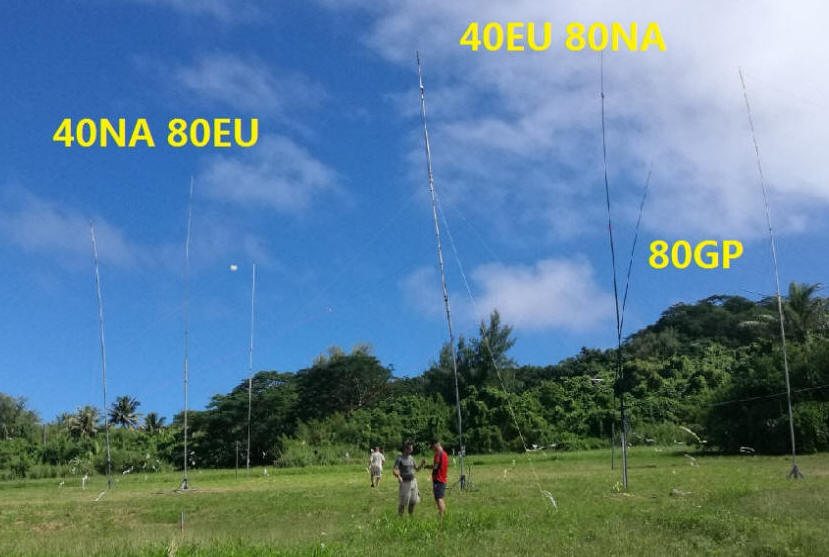

• 由三根15米高铝管支撑的，80米EU/40米NA的2单元倒V八木天线——主叫A、主叫B共用
• 由三根15米高铝管支撑的，40米EU/80米NA的2单元倒V八木天线——主叫A、主叫B共用

• 利用20米左右高的树木架设了一副160米DP——系数台专用
• 2单元steppir可旋转八木——系数台的高波段专用
• 40米DP——系数台专用
• 用18米鱼竿架设的80米直立天线——系数台专用
• 15米HB9CV天线——闲置
• EU beverage——接收天线
• NA beverage——接收天线
• EU OH7WV三角形——接收天线
• NA OH7WV三角形——接收天线
• 10米直立天线——skimmer专用

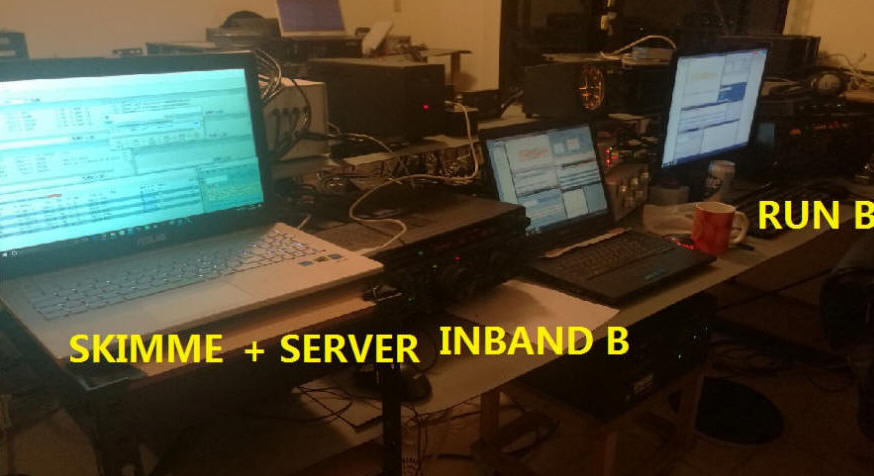

机位：

1 主叫A：

• FT1000MP（带roofing filter）,PC(N1MM+)
• 接收天线放大器/滤波器
• 接收天线选择控制器——通过接收天线分配器选择4副接收天线之一

2 同波段A：

• FT1000 MP MKV，笔记本(N1MM+)
• 通过ACOM A/B切换器共用主叫A的天线和ALPHA 87自动功放，ICE419多波段BPF

3 主叫B：

• FT1000MP（带roofing filter）,PC(N1MM+)
• 接收天线放大器/滤波器
• 接收天线选择控制器——通过接收天线分配器选择4副接收天线之一

4 同波段B：

• FT1000 MP MKV，笔记本(N1MM+)
• 通过ACOM A/B切换器共用主叫B的天线和ALPHA 87自动功放，ICE419多波段BPF

5 系数台：

• FT1000MP（带roofing filter），笔记本(N1MM+)
• 接收天线放大器/滤波器
• 接收天线选择控制器——通过接收天线分配器选择4副接收天线之一
• OM3500自动功放，Dunstar多波段BPF

6 SKIMMER台： QS1R SDR接收机，笔记本(N1MM+ WINTELNETX)

7 备用台： FT1000 MP MKV 备用电脑以及多台备用手动功放

这是一套很完整的5个操作机位的M/2配置，所有的硬件通过band decoder译码，只要在电台上选择波段，所有的功放，BPF波段和天线选择都是自动完成的，低波段天线可以手动选择EU/NA方向，所有的天线切换开关和控制器都是OH7WV自己制作的，其本质上是一个主叫A、主叫B共用的2*6开关加上一个4*3的天线分配器，40米和80米用2个自制的stackmatch切换方向。但OH6RX利用一个PLC控制器，自制了一个中间继电器盒，完成了所有主叫A/B和系数台之间的天线使用和发射互锁控制的逻辑。美中不足的是同波段辅助是和主叫共用一副天线的，只要有一个机器发射，另外一个机器就听不到东西，这对同波段辅助带来很大困难，整个比赛中除了我比较有兴趣去使用这套辅助之外，他们大多数都不太愿意做同波段辅助的工作。其实只要增加一个可以跟随ACOM切换器的接收天线，就可以初步解决不能同时收听的问题，当我提出这个建议时，他们表示同波段辅助的工作刚开始，他们会慢慢完善的。

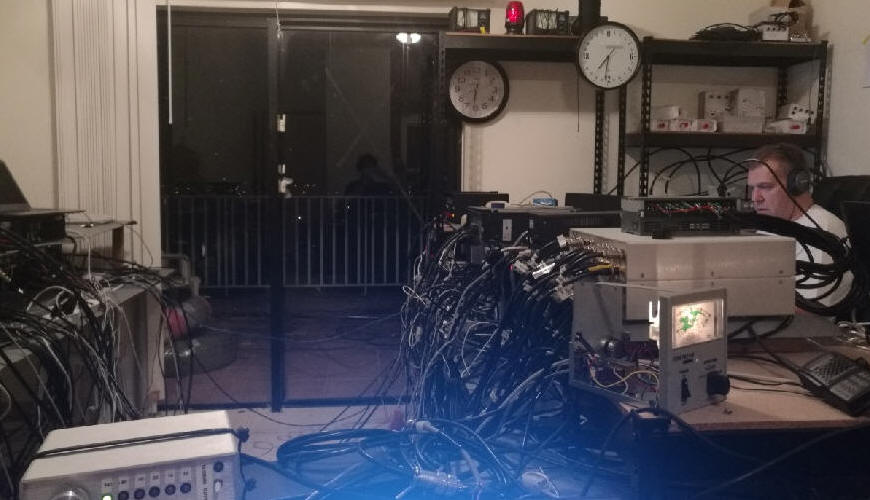

不得不说这是一套复杂的系统，虽然凭我以前在BY5CD的设台功底，能够很快看明白其中的基本原理，也不惧怕蜘蛛网般的连线，但要把控制逻辑在短时间内想清楚是不太容易的，我能做的只是在赛前设置好所有计算机的比赛软件、电台控制，以及一套由QS1R为中心的SKIMMER服务器。而那套PLC逻辑控制，在调试中的确发生了很多问题，OH6RX和OH7WV非常有耐心地花了近一天时间终于在比赛当天凌晨2点多才调试修改完毕，其中最主要的问题是，这所有的控制都是共地的，但有的控制一旦共地，电平就不对，他们居然能做这么短的时间内重新搭面包板，并逐个调试修复连线的错误，让我十分佩服。虽然在比赛前控制部分的调试很紧张，但比赛开始后再也没有出现过硬件错误，整个比赛中只有系数台的旋转器出了问题，造成系数台方向不好控制，自动化的系统操作也很方便，唯有系数台锁哪一组主叫台需要软件和硬件都做相应的手工切换，经常有人忘记软件和硬件的其中一个操作。

至于天线，总感觉有点BY5CD的缩影，虽然数量上少了近一半，但是其思想是和上路湾差不多的，他们都是建设在丘陵上的天线，利用山的自然坡度，可以用不太高的高度获得比大多数台更低的仰角，低波段上都使用线八木，只是40米比上路湾的4单元少两个单元，而上路湾的80米4SQ和这里的线八木基本是等价的。高波段的天线在国人眼里看起来甚至有点简陋，但他们的工作状态却是良好的，地处一个仅2000多人口的小岛，电磁环境一流，传播路径上海水又帮了很大的忙，总的来说，这是一个玩业余无线电DX和竞赛的乐土，他们的接收天线设置和我在上路湾所计划的是一样的，上路湾没有发现接收天线带来的益处，这里也再一次让我失望，也许是因为噪声比较低的缘故，本来就能听到足够的信号，不需要再用接收天线帮忙了，大多数时候只有别人听不清我们，反之则很少发生，这也说明一点，AH0K的发射还不够好。

这里的低波段线八木和接收天线都是需要临时安装的，10月份的SSB的OP们安装了40米和80米线八木，这次我们又花的半天时间修复了一根在台风中断掉的线八木支撑杆，架设了两副OH7WV自己设计的三角形接收天线，beverage也是我们去了以后才架设的，虽然是冬天，但是天宁岛的日光还是那么灼热，干活还是一件比较辛苦的事情，皮肤很快被晒黑，腿上还经常被荆棘刮破。比赛完毕，我们也需要再把这些天线全部撤下，尤其是撤天线的时候，我一直在想，我们是在做无谓的重复劳动。

第三部分 操作

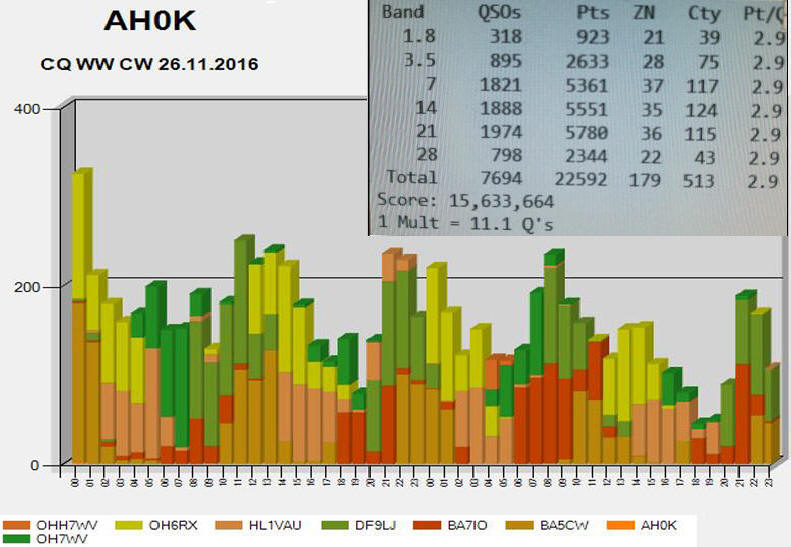

由于没有拿到N1MM的原始文件，我只能先根据CABRILLO文件转换到WINTEST里对付一下出个图。48小时的比赛做7900多个QSO，去掉重复的约7700QSO，690多个系数，1500多万分，在如今的传播条件下应该是个不错的成绩，应该可以排入全球前十以内。关于传播，去年的传播已经有明显掉头向下的趋势了，到了今年可以说是一落千丈，SSN=0的日子多达25天，上个月的SSB比赛就是令人无语的0太阳黑子日，幸运的是这次CW比赛有所回升，虽然只有可怜的13-31，但无论如何它保证了11月份还有一点高波段的希望，10米不至于全军覆没，15米也可以跑起来，地磁活动在比赛前半段稍微有点高，但到比赛后半段也回归平静，这种指数对于低波段来讲是个机会，所以大多数参赛者的成绩都明显比SSB的时候好。

AH0K这次做了一张OP的排班表，每个时刻都必须保证RUNA RUNB MULTI三个机位有人操作，而inband A和inband B则不强制有人操作，每个OP在run A操作2小时，然后切换到run B，最后到multi值机2小时，操作6小时后可以休息6小时，这算是比较轻松的，所以每天还能抽出时间出去玩一下，大家都是严格按照排班时间工作的，很少有打乱次序的时候，这个排班表我做过无数次，但是执行的时候就完全是另外一回事了，个中的原因很多，最主要的是我们以前OP的水平参差不齐，操作水平高的OP总是会自然而然地多占用操作时间，AH0K的OP操作水平相对是比较平均的，严格执行排班表能使OP更好得发挥。对于我来讲这样安排也是个福音，在BY5CD的时候，我总是很少做QSO，而在这里我是做客，所以就没有必要谦让了，尤其是首发的前两个小时，我在15米上做了近340个qso，这是近年来比较爽的一次，后续的轮班上每次有能做到500个QSO左右。

比赛的策略基本上是由OH6RX控制的，他经常要在比赛中提醒OP做这做那或者不能做这做那的，比赛的波段安排也基本上是他说了算，BA7IO第一天的操作中，被钉在了传播不好的10米上，愣是不让换速率更高的20米，有点郁闷。事后OH6RX跟我解释，10米就是这样一波一波的，只有坚持才行，但是我仍认为他对这次的10米过于乐观，好在OP们的操作水平都还可以，在第二天操作中把20米补回来了。不过任何一个台在比赛中都需要一个了灵魂人物，比赛的节奏是需要他来控制的，这点大家也都非常理解，尽力做好自己的本分。

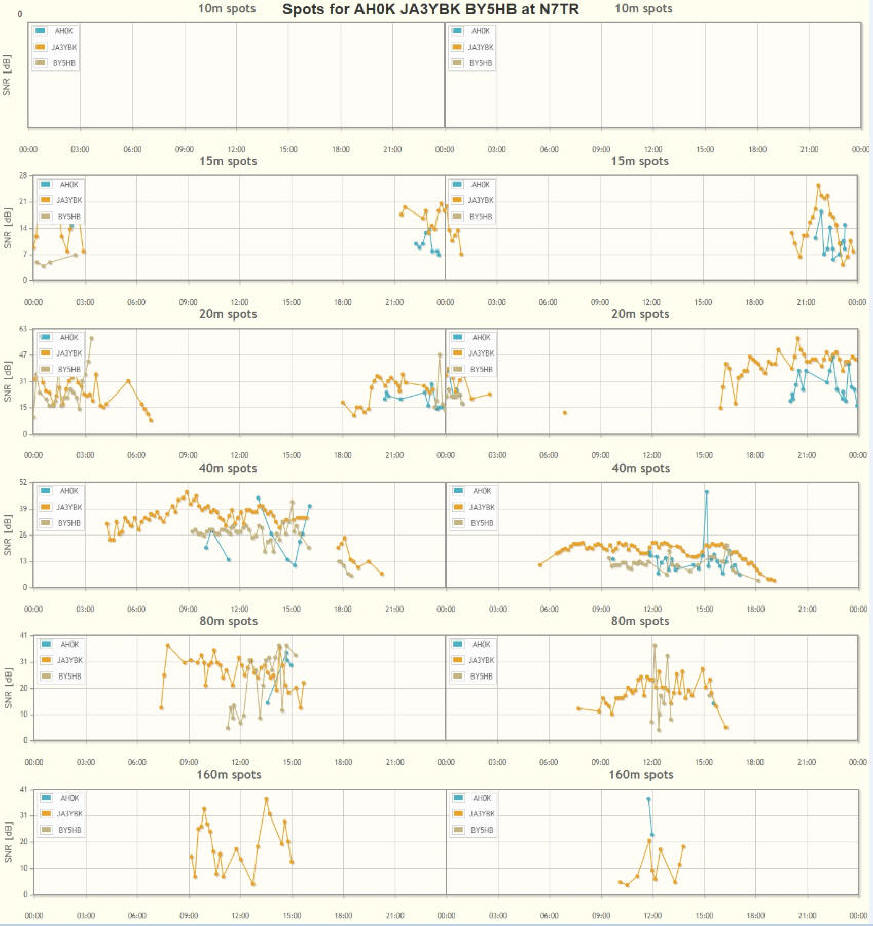

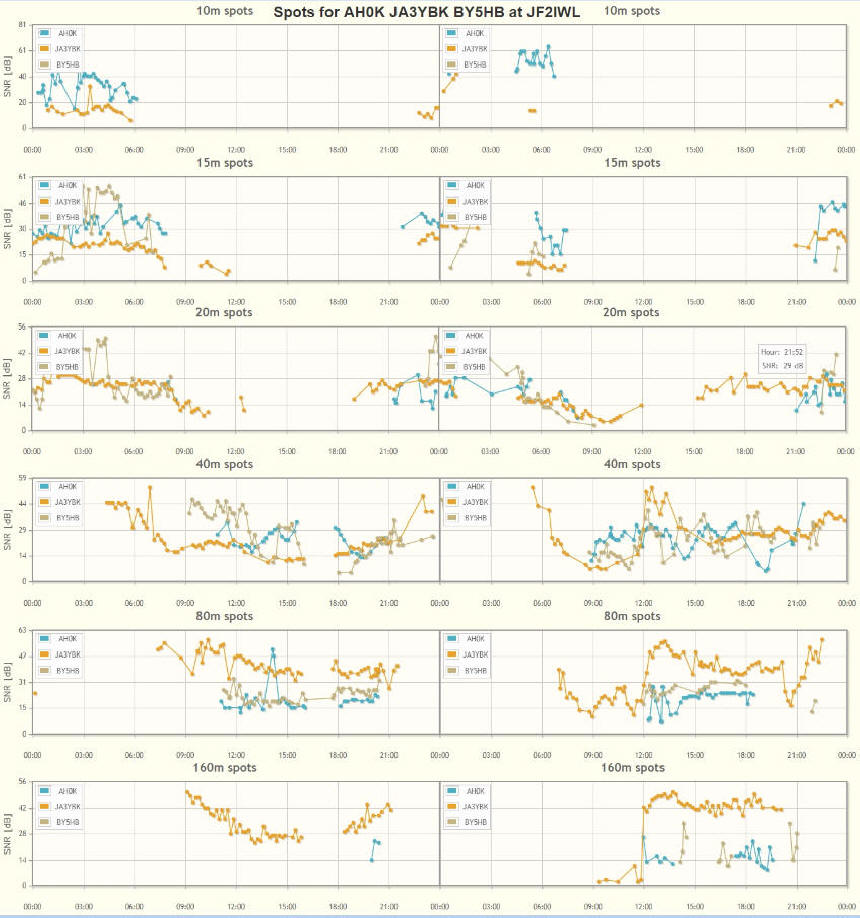

从成绩上来看，大家很容易感觉AH0K是个很强的大台，但是我在实际操作中有了自己的粗略认识：AH0K有先天优势，作为大洋洲台，做的台大部分是3分，同样的Qso数量，分数高很多，设台地点的电磁环境比较好，抄收弱信号的能力强，纬度比较低，这在太阳活动的低谷时期相对其他台的优势会更明显，但是它的地理位置并不是像大多人认为的那样离开北美近，离开欧洲远，它的实际经度和韩国差不多，传播更像是日韩，通欧洲台没有任何困难，离开美国本土却还有上万公里，当传播不好的时候，北美照样难通，和中国相比，AH0K的优势在于需要越过北极通联很少，通联美东和加勒比海的系数相对容易很多，和日本对北美的情况类似，优势不是近了，而是因为不需要越过北极。传播的方向和时段和中国很类似，中午前后和后半夜都存在垃圾时段，之所以能通很多台，其主要原因就是KH0这个字头往往只有一个台，最多不超过两个台在参赛，大家为了系数，都会主动去通它。从实际操作的体验来讲，他们的发射不强，尤其是低波段，经常叫不过国内或者日本条件好一些的台，摆摊的时候也容易受到欺负，我操作时曾经被JA3YBK轻松盖台并抢走频率，也被国内的BY5HB盖过台，还好BY5HB收听没有我这里好，我守住了频率，至于被远地的主叫台影响的事情就更多了，这种情况在BY5CD的时候很少发生，从这个角度来说，他们的天线还是不够强大，主要传播方向的地形也不是最优的，今后要做好INBAND也是有点难度的，通过上图的RBN信号对比，AH0K到欧美的信号远比不过JA3YBK，也不如BY5HB和B4T。总体感觉上如果BY5CD的噪声能更小一些的话，在QSO数量上打败AH0K是有可能的，可是没有如果，任何一个台都需要扬长避短，才能更好的发挥。

结果：#1大洋洲 #9全球
