BY5CD 2014 CQWW CW M/M

BA5CW

每次比赛都要写总结，以前还很乐意，现在都有点成负担了，写来写去老一套，以后要慢慢学会低调了。

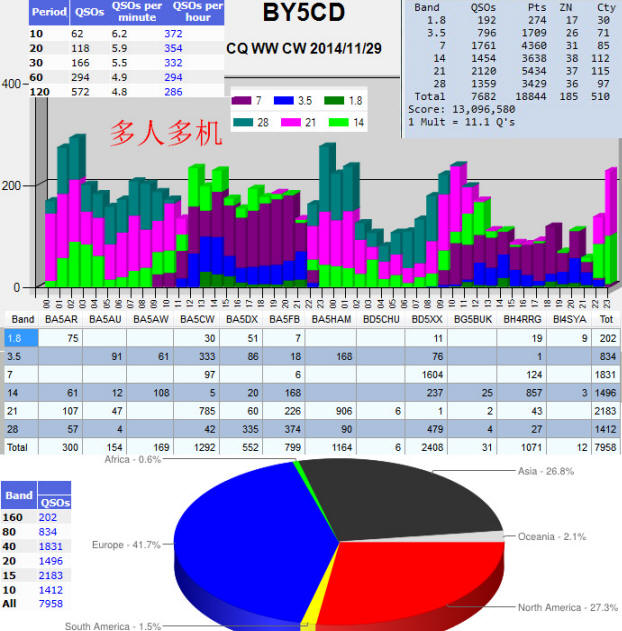

比赛数据总览

1 多人多机情节

从第一次到上路湾的单人SO2R加环境测试赛到现在已经整整两年了，也是BY5CD在上路湾的第9次多人比赛，到了上路湾后多以M/2为主，连2013的B5HQ我和BA7IO两个都是用的2O2R配置。只有去年的CQWW SSB由于人手不够，被迫能玩MS，以及今年WPX CW我们为了刷记录，在人员严重不足的情况下参加了MM组，还好有上海的兄弟们支持，我们在软硬件条件都不足的情况下，创造了一个WPX的BY历史最高分。这次出于同样的目的，我们要刷BY的CQWW CW M/M记录，早在上个月CQWW SSB的时候就按照紧凑M/M硬件配置来准备比赛，这次的设台工作量原本应该是比较小的。2012年CQWW SSB我们在学校里搞的第一次MM比赛，那时候贪大求全，基本上每个波段都有主叫和辅助两套设备，室内设计是相对完整的，但天线建设拖了后腿，辅助天线来不及按计划完成，那时候学校的接待能力比较强，集中全国20多个各路高手也很不容易，但最终没有拿下记录，十分遗憾。正因为2012年的这次比赛，我们意识到了电磁环境重要性，这是怎么用硬件都难以补回来的条件，再升级硬件已经没有意义了，这才走进了上路湾村，通过测试赛，破了一个保持了10多年的单人无辅助记录，我们信心满满，要建设一个有自己特色的“超级大台”，5处一直把K3LR作为偶像，我们终于可以更接近一点K3LR了，当然K3LR就是一个以多人多机为主的台，这也造就了我们做一次合格的多人多机的梦想。

ARRL 百年庆典展会上和偶像K3LR的合影

2 紧凑型M/M设台思路

这次是一个在有限条件下做多人多机比赛的设计，所谓紧凑，是指操作员有限，室内设备有限的条件下进行多人多机比赛，我们设计了6个机位和一个SDR辅助机位，6个机位分别有自己的电台、功放、带通滤波器等设备，对应于6个比赛波段，相对于完整的MM设计，我们少了每个波段独立的辅助台，但是辅助台对于比赛来讲又不可或缺，一方面我们需要有人在同波段上做系数，另一方面多人多机这么多波段，不可能每个波段都能很好的保持高速主叫，在比较清闲的波段需要有辅助台去帮忙“扫地”，于是我们的设计中把6个台分成三组：10m-40m、15m-80m以及20m-160m，他们用互锁装置互相牵制，保证在同波段上不会同时出现两个信号，白天40m-160m的低波段没有传播，他们的主要任务是给20m-10m的高波段做辅助，我们这个地理位置深夜的时候10m和15m没有传播或只有很弱的传播，他们可以在关注自己波段的系数的同时，分别给40m和80m做辅助，20m传播基本上是24小时的，而160m不可能长时间的高主叫效率，所以他完全可以自己去找系数或“扫地”，只有傍晚到上半夜以及早上灰线前后的时间里可能有6个波段全部开通的时候，这就需要SDR来帮忙了，各波段在自己主叫的同时，还要注意BANDMAP上由SDR送来的本地spot，适时去做一下重要的系数，由于SDR是本地全向天线接收来的信号，所以这个spot很真实，一般spot上有，我们的主叫台一定能够听到，之所以叫紧凑型M/M，说的就是这段时间我们会艰苦一点，没有完整M/M台方便。紧凑M/M的另外一个好处就是需要的OP数量几乎少了一半，要操作6个台，有9-12个OP就非常从容了，比起完整M/M动辄十几、二十几个OP的需求来讲更容易做到，尤其是CW OP比较紧缺的时候，OP的组织是个大问题，不能忽略。

这次比赛最终使用的紧凑M/M台示意图

虽然紧凑型M/M的设台对室内部分硬件和操作员的需求明显缩减，但是在天线上可一点都不能含糊，必须保证除160m以外，每个波段都有自己的辅助天线，为了保证主叫效果，我们计划中10m和15m是堆叠天线，上天线可以旋转，下天线对准东北，通过计算分析，我们的地形条件下，堆叠的主要作用是兼顾两个方向，另外高波段需有一条高度较低的天线，用稍高的仰角减小对日本越距问题。20m是一副可以旋转的八木天线，20m堆叠需要高塔，在山上不易实现，所以20m就只能将就了，以后有可能会增加一套20m的4SQ来作为第二主叫天线。40m是一副和10m共塔的全尺寸三单元八木，配合两付用电线做的4单元大间距倒V八木，分别对准欧洲和北美方向，40m对于晚上的QSO速率影响重大，所以我们最大的精力就是在处理40m天线上了，尽量减低山上没有足够高度带来的弱势，这样的设置在实践中被证明处理CW比赛没有问题，但是在SSB上还是明显不够用。80m主力天线是4SQ，80m天线无论在天线高度上和天线大小上，都很难用上八木天线，通常的方法就是四方阵列，或者简单直立+方向性好的接收天线，我们在beverage上失败了很多次以后，放弃了在山坡上架设长接收天线的想法，转而用四方阵列去提高发射效果，同时缓解低波段接收困难的问题。160m是个大难题，我们只有一条简单的倒L天线，还好山上的噪声要比城市里小很多，虽然没有接收天线，160m波段还是能抓到不少系数的。

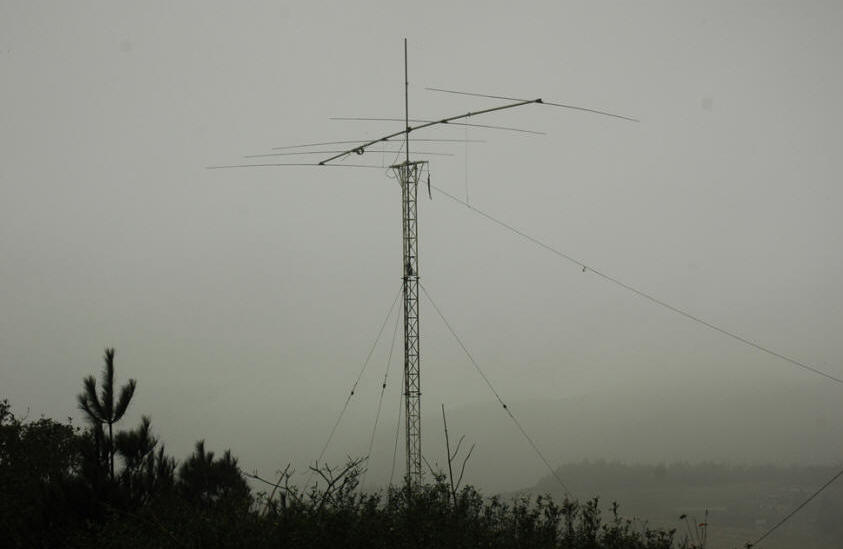

20m主力天线CL20和15m辅助天线CL15

主力天线几经努力，比赛前终于差不多按照计划完成了，剩下的工作是连接堆叠控制器和处理歪掉的40m大八木，比赛期间5处、俞大伯和BI4SYA还是花了不少时间去处理他们，而且因为10m和40m共塔，比赛开始的1小时左右时间10m波段放弃了一个主叫数量最高的时段，估计影响了上百个QSO，15m的堆叠天线上个月已经上塔了，但是由于安装问题，被风吹断了紧固件，掉了下来，15m主叫天线最终没能用上堆叠，不过这个堆叠是次要的，所以对比赛成绩影响不大。

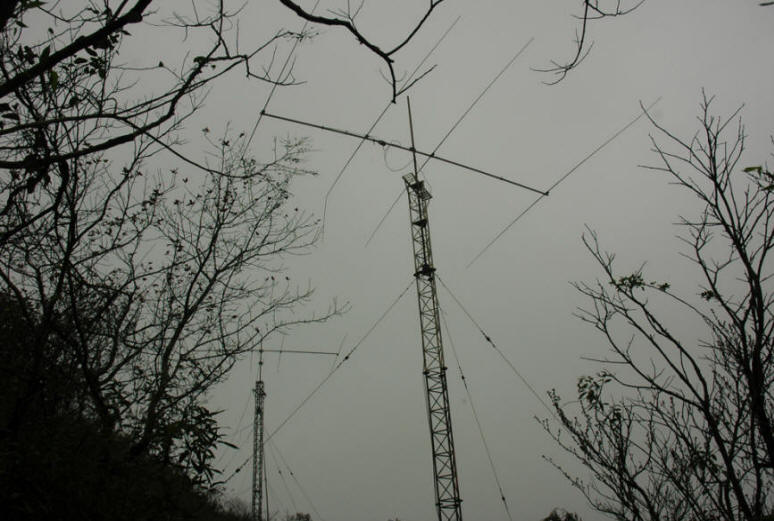

40m主力天线之一DIY的三单元全尺寸八木、倒V电线八木的其中一条振子和10m主力天线CL10堆叠

辅助天线设计上是10m波段一副由镀锌管立起来的可旋转EF510五单元八木，实际上由于山上风大，人手少，经过两天的努力都没有立起来，与此同时由于把原来用于10m辅助的倒V天线拆掉了，我们这次比赛中没有10m辅助天线，这根10m辅助天线非常重要，因为主力10m天线和40m共塔，在傍晚以后我们需要用辅助天线去主叫，这幅天线的缺失，影响了我们10m的成绩，最终成绩上可见无论是系数还是QSO数都没达标。15m辅助天线条件最好，有一个单独的塔，架设CL15五单元八木，所以这次15m的主叫和辅助都有比较好的发挥，成绩也是各个波段中最好的。20m计划中是一副三单元的轻型八木，用升降杆加旋转器架设，由于比赛前没有时间架设，比赛那天我们肯定没有时间去处理，所以一开始就决定了用80米/20米双波段并联倒V，解决有无问题优先，实际使用效果一般，比没有好，而且由于其他设备原因，20m这次得到的辅助很少，20m的系数在这种条件下还能做到这个水平，OP的努力功不可没。40m辅助长远规划中是一副4SQ，近期能力有限，只准备用一条倒V，和20m一样解决有无问题，但由于40m辅助的馈线有故障，这幅建设好的倒V天线愣是使用不起来，有点可惜，从系数上看，我们是有所损失的。80m主叫天线都这么麻烦，辅助我们就只能将就了，我们一直沿用一根上面提到的20/80并联倒V对付，对做系数的贡献不会太大，但是在OP足够的情况下，帮忙扫一下地的作用还是有的。

15m主力天线CL15，本来装好的CL15堆叠不见了，左侧的长线是160m倒L的末端

计划中还有在山的南坡电台室左右两侧有40m-10m的针对南面电台的4副倒V天线，这次也因为时间关系取消了，BY5CD的天线设计是庞大的，占地也很大，因为主叫和辅助需要同波段辅助，架设的间隔需要很远，或者利用地形做适当遮挡，也就是上路湾的山头才能让我们有这么狂的梦想，但是现实上是，我们越来越缺少精力和人力去建设了，因此就有了BY5CD在比赛中架设天线的“传统”，其实也只有比赛期间才有时间去搞小规模的改善性建设，基本上是这次比赛中做的事情，只有下一次比赛才能享受到其成果，而且由于比赛中架设天线或多或少会影响到比赛的进行，近比如一年来，我们的10m天线每次都被影响到了。山上的自然环境又是如此之恶劣，尤其是大风和雷电是我们的大敌，我们设台历史上天线已经被多次被吹折、吹弯或吹掉下来，上个月我们40m欧洲方向的电线八木振子出了故障，还没有来得及修复，这次又来一个更大故障：当我们还有三个多小时就要结束比赛的时候，正在pileup中的BD5XX突然叫到，怎么信号变得这么小，经检查驻波也变得异常大，我们不得不用朝北美的固定线八木去做欧洲，其艰苦可想而知，因此至少损失了宝贵的200个40mQSO，而后切换至10m，又发现10m天线也驻波大，10m的最后冲刺也泡汤了，早上的10m非但可能少了150个QSO，而且影响了系数的补足，对分数影响更大，赛后5处下山时看见他辛辛苦苦费了九牛二虎之力搞了一年才架设好的全尺寸3单元40m八木连同顶上的10m主力天线一起随着旋转立杆的折断，掉了下来，我能想象5处当时的心有多凉，我还在整理这电台室的时候收到了他的电话：“一夜回到了2013年”。

40m大八木的倒掉——有谁能知道超级民工的BD5CHU的心情

顺便说一下我们这次的室内部分，这次的六个机位，准备了6台电台和6台功放等设备，没有任何备份，电台分别是一台K3，一台IC-7800，两台IC-7600，一台IC-746pro，一台TS-2000，比赛前一天有5台功放到位，另外一台在比赛当天可以从物流取回来，基本上不会影响成绩，但是在安装硬件的时候，有一台功放在开机10分钟，什么都没有动的情况下，发出了爆破响声，经检查里面的一个电位器坏了，由于不能判断还有么有其他地方损坏，也没有备用元件，之后放弃使用，此时只剩4台功放了，所以我们决定160m主叫兼20m辅助那个机位取消，那台大家都不熟悉的TS-2000就不用了，160m波段用原来的40m/10m辅助位兼顾，因此，比赛开始的第一个白天我们只有一个辅助台，加上10m没有辅助天线，OP也不够，辅助台完全能用上。晚上5处和BI4SYA下山，来不及休息一会儿就去物流提来了另外一台功放，这样晚上我们可以同时开出5个波段，15m传播下去之后，还能有一个台做辅助。不过到了第二天，又一台功放罢工，高压没有了，据说当时检查了保险丝没有问题，就闲置在一边。后来我们不死心，想用两台坏功放凑出一台来使用，经过BA5DX和BA5HAM反复检查，还是保险丝出了问题，诡异的是，好几个人确认先前量过保险丝是好的，不管了，反正换上保险丝就修好了，我们恢复出5个机位来，可惜杭州的OP们傍晚的时候离开了，我们很难用足这5个机位。

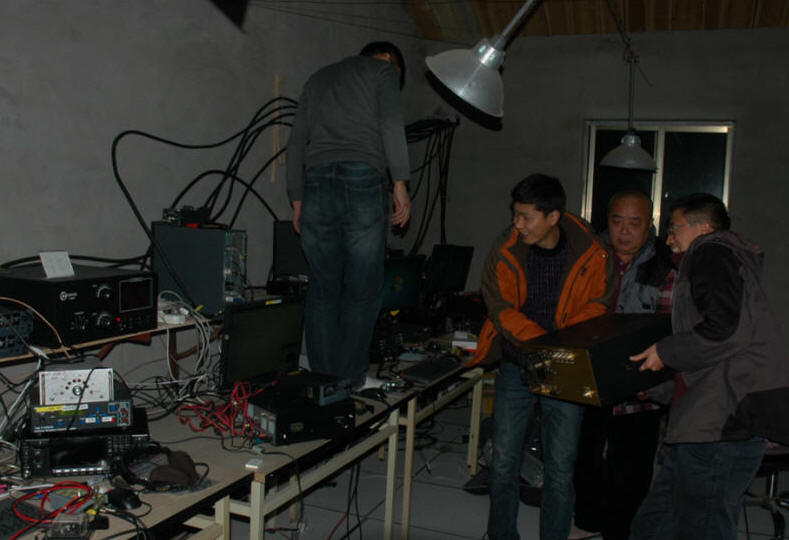

比赛前op们布置电台室

另外一个重要的硬件就是BPF了，这次我们用了三个ICE 419B和两个BD4CB的集成滤波器，20m机位由于功放波段开关问题，只能固定在20m操作，所以就用一个ICE的单波段滤波器，比赛中有个别波段有微小干扰，赛后我整理东西的时候才发现，10m辅助位的那个集成滤波器被打到自动的位置上了，根本没有用上，这有点搞笑，还好我们的天线设置经过认真设计布局，本来干扰就不大，所以对比赛结果影响很小。

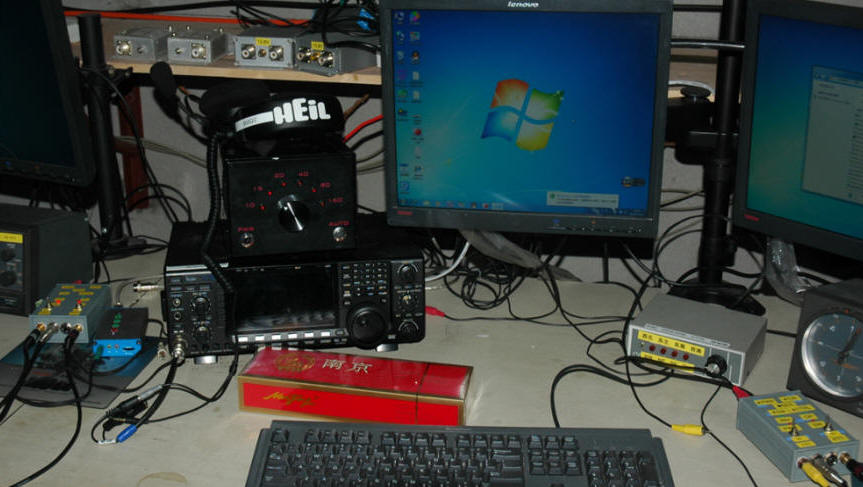

7600电台，BD4CB集成BPF（电台上面黑色），DIY的互锁（左右两侧灰色），80米4SQ堆叠控制器（显示屏下方）

关于SDR，我们在5月份的WPX CW比赛的时候就添置了一台QS1R，可以同时解调高达7个波段，对付6个比赛波段不成问题，可是经过半年时间作为RBN的良好运行运行，在某一次雷击下，电源线上串入的高压损坏了几乎所有的电脑，QS1R的USB口也被殃及，比赛前送回美国去修理，这次比赛我们只能用SDR-IQ做SKIMMER辅助了，SDR-IQ只能单波段使用，虽然用了skimscan软件可以分时轮换波段，但是实时性就差了很多。比赛的最后一晚上20m主叫的电脑也罢工了，好在旁边的SDR机位是空着的，我们立刻把控制线都转移到了那台电脑上，没造成太大的损失。

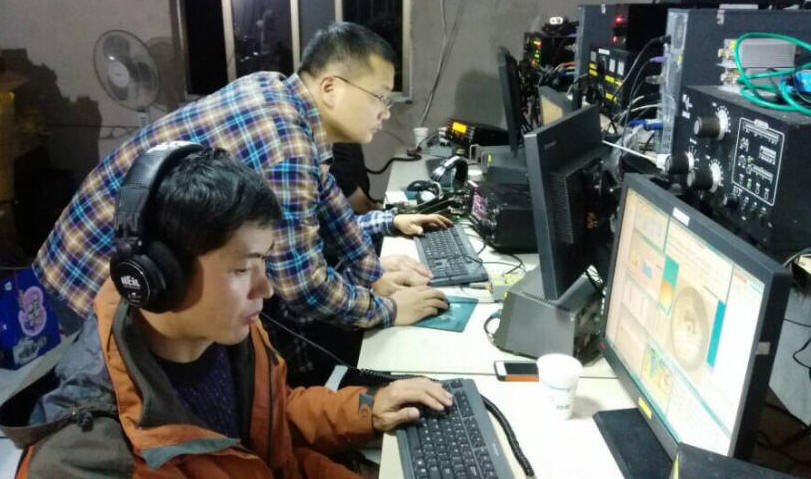

BH4RRG（左）操作中， BA5DX在查看SDR数据（右）

3 操作员

前面说到，作为紧凑M/M台，我们需要9-12个OP才能比较从容操作，但是今年参加多人组的有很多团队，以至于我们赛前到处挖OP都没有得逞。比赛前一个晚上，到位的只有BD5XX、BH4RRG和我三个OP，BD5CHU和BI4SYA还没学会CW，加上明天上午到的之一MR经验的BG5BUK和明天晚上到的BA5FB，我们做MM将会非常非常勉强，但是我们还是有决心去完成这次破记录的间距任务。值得高兴的是晚上9点后，我接到了杭州BA5DX的电话，我邀请了两年的B5A的老战友们终于过来支持我们了，其中BA5DX BA5HAM BA5AR明天中午能到，BA5AU BA5AW明天晚上能到，这样一下子就解决了OP紧缺的问题，虽然比赛开始的半天，和比赛的最后一个晚上我们仍然只有三个主力OP，但毕竟是大部分时间OP充足，而且最先的三个OP不用坚持48小时比赛怎么累了，当时还不知道后面有那么多硬件问题，我还认为这次最终可以很好地发挥辅助台的作用了，关键时候还得靠曾经的“战友+兄弟”啊。

6个操作位从右到左分别是：BA5DX BD5XX BA5AW BA5FB BA5AR BA5HAM

BD5XX金爷去年也是BY5CD在CQWW CW M2比赛中创造奇迹的主力OP，他的操作能力、充沛精力以及近乎疯狂的操作热情，是非常少见的，有这样的OP在，人再少我们都会坚持做多人多机，果然，这个麦霸这次又只睡了几个小时，做了2400个QSO，几乎是三分之一的QSO都是由他完成的。何况还有南京过来BH4RRG，这位兄弟只在QQ群里经常碰到，这次是第一次见面，但是从以前我知道的情况来讲，他作为主力OP没有任何问题，大台操作经验略微欠缺，但从整个比赛下来我发现，他也是精力旺盛充满激情，以他为主操作的20m成绩超过了以前任何一次比赛的成绩，相信如果没有杭州的弟兄们的支援，他也是可以坚持48小时的，BA5FB是我们的06年开始就一起比赛的本地OP，操作稳健，耐心也好，我对他很放心，可惜工作很忙，每次都只能来一天左右的时间，但是这一天时间对我们一样宝贵，至少我们可以有喘口气的机会了。对BG5BUK我不太了解，听说他玩MR能到120，我想即使没有经验也不怕的，BY5CD历来都是一个可以让新手快速成长的地方，不少新人开始比赛还缩手缩脚，但到比赛后期就进入状态了，我相信练过MR的OP是没问题的，可惜后来OP多了，操作机会相对减少，他没有能完全放开自己，除了做辅助之外，似乎只做了很短的主叫，不知道他自己的真正体会如何。当然，就凭前面几个OP，做M/M肯定还是很紧张的，所以我曾经想让不会CW的BD5CHU和BI4SYA在比赛中学习做机器热，帮我们完成一定的辅助和收听工作，让他们在这种状态中对CW产生兴趣，不过后来他们做了大部分时间的超级民工，只有最后一晚上他们才有时间坐下来帮我你们做辅助，学习的机会大大减少了。

杭州OP BA5AU（右） BA5AW（左）在操作中

杭州来的5位OP都是我以前熟悉的，包括BA5FB在内，我们曾经并肩操作过几乎每一次B5A的比赛，我对他们的能力也很放心，果然BA5HAM成为了金爷以外的另外一个麦霸，长期霸占15m和80米操作机位，做了1000多个QSO，对15m和80m的好成绩贡献巨大，由于杭州ham的到来，我就轻松了很多，因为比赛前一晚我调试硬软件设备，到早上5点才睡，所以精力不济，这下有了这么多OP，我在正式比赛期间补了很多睡眠，以至于BI4SYA说我怎么总是在睡觉。杭州的OP们不但是操作好手，而且还都有不错的动手能力，如果不是他们，我们有一台功放一定就放在一边垫桌子了。

BD5CHU辛苦了、 BI4SYA态度非常认真——赞

3 成绩分析 如果没有去年的成绩，我们也许会对今年比赛成绩比较满意，毕竟是一个一千多万分的成绩，在历史上的多人多机组也是最好的，几乎是原记录的一倍。但是去年同一个比赛，同一个地点，天线条件也十分类似的多人双机比赛却创造了一个很好的成绩，我们不得不拿来对比一下。

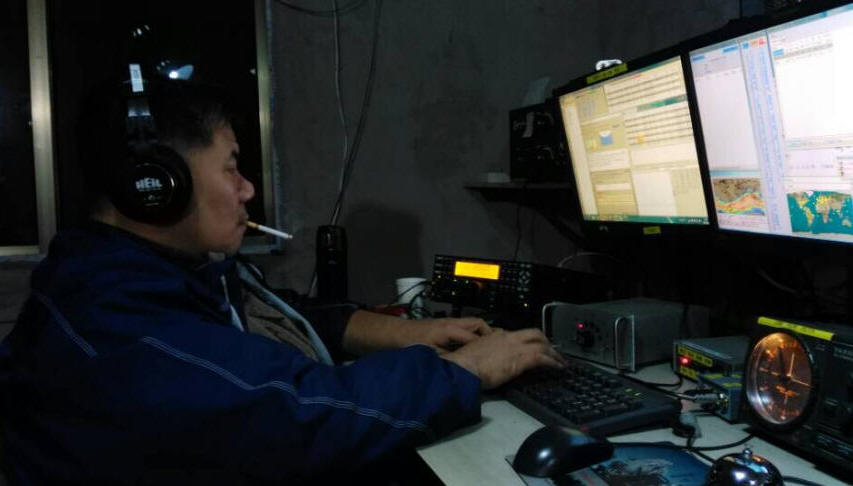

BA5CW在15m/80m机位操作

去年的M/2，只有5个OP，两套K3主叫带功放，一台辅助IC-7800是200W，平均起来看，相比M/M组比赛每一个时刻约少了一个主叫波段，当然这第三个波段通常来讲不会是传播很好的波段，主叫所产生的QSO应该是1200-1500之间，而实际情况今年的多人多机只比去年高了不到800QSO，这里的损失主要来自于我们比赛开始40分钟内只有15m波段运行，少了10m和20m波段的180个QSO，比赛最后三个小时由于10m和40m天线的折断，损失了280QSO，加上中间功放故障，调试天线停机的时间，大约是几十个QSO，综合起来由于外部原因产生的QSO损失大约为500个，也就是今年的成绩如果比较顺利的话，理论上是8200多个QSO，比去年多1300，基本上是M2和MM组别的差距，看来QSO数量的不足主要是因为硬件问题引起的。

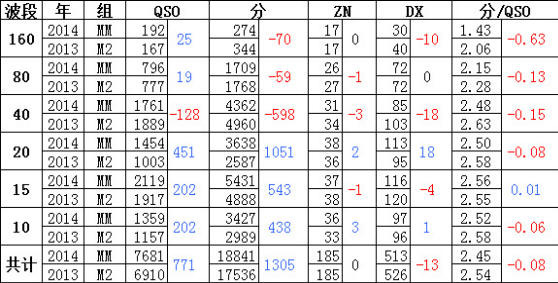

2013 CQWW CW M/2 和 2014 CQWW M/M 成绩对比

但最明显的差距是系数，去年反而比今年多了13个，如果没有传播因素，今年的辅助台无论怎么不够完善，还是要比只有一个200w的辅助台要好，所以理应有更多的系数，从上表的系数分布来看，低波段普遍减少，多达33个，高波段除15m以外都是增加的，高波段上比较符合多人多机多个辅助台的结果，15m上少了5个系数，在这么高的系数基线上也属于正常，只能说去年的操作比今年更进取一点，需要做到不放过任何一个可以做到的系数。低波段系数缺失最大的可能是今年传播比去年差，因为在低波段不仅是系数少了这么多，而且在QSO数量多的波段，最终得分还是少了，原因是今年做的近距离台略多，传播问题是一个比较好的解释，另一个解释就是低波段噪声明显比去年大，BD5XX、BA5FB和我两次操作都在，一致认为噪声是有差别的，噪声的来源更像是我们南边山头上新建的一群风力发电机，以前天线朝向南边噪声会明显下降，而今年则相反。

最需要感谢的就是我们的BD5CHU——五处

通过分析，我们这次比赛不算完美，但绝对是超过了及格线的，感谢各位超级民工、各位OP，尤其是杭州B5A团队的支持，也感谢没有来到现场的所有长期关心和支持BY5CD的个人和团体，我们的明天会更好。

结果：#1 中国，#4亚洲
