BA5CW业余无线电竞赛
BY5CD 2011 CQWW CW M/S HP BA5CW 背景资料 地点:宁波鄞州中学 时间:2011.11.26-2011.11.27 48小时 领队:BD5CHU 操作员:OH7WV,BA4ALC,JE2LPC,BA5FB,BA5AB BY5CD主力操作员 收发信设备:

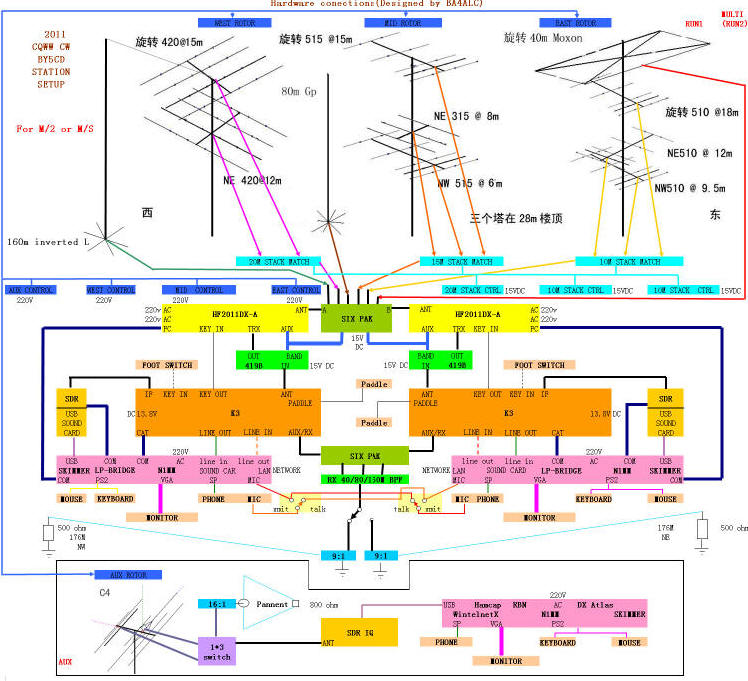

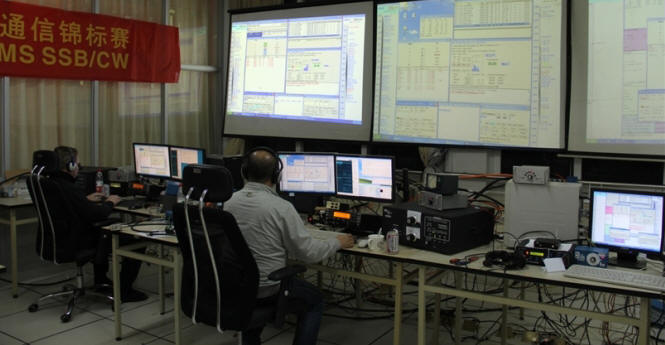

BY5CD的电台室 主要附件:
天线:

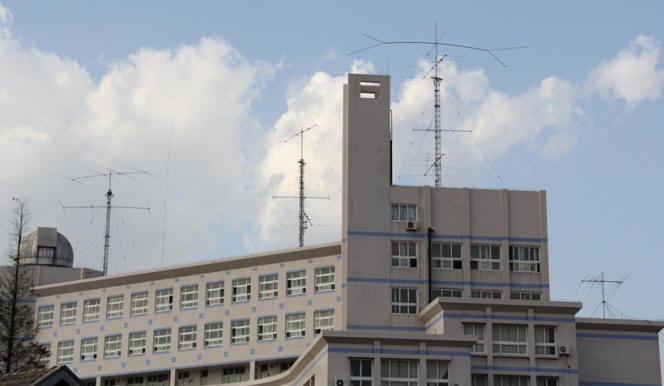

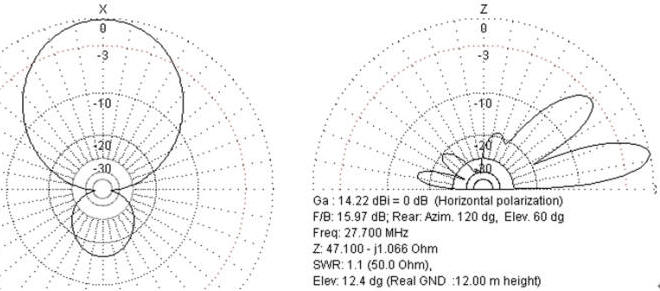

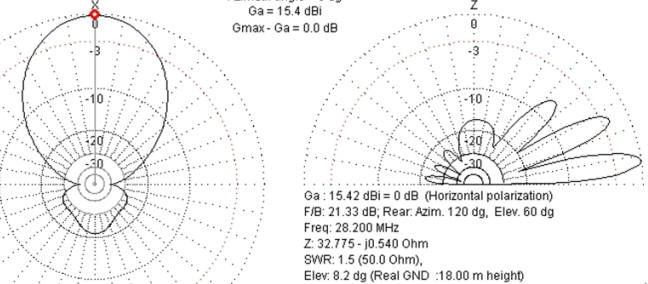

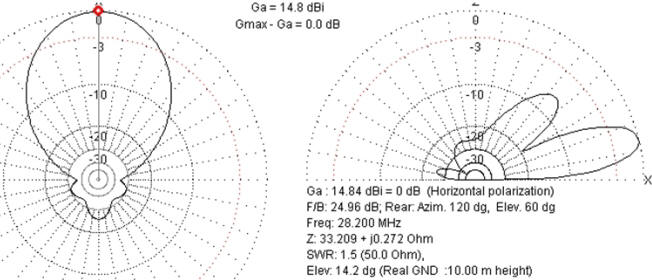

BY5CD的天线阵 二 比赛数据分析

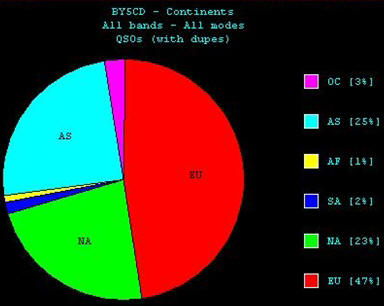

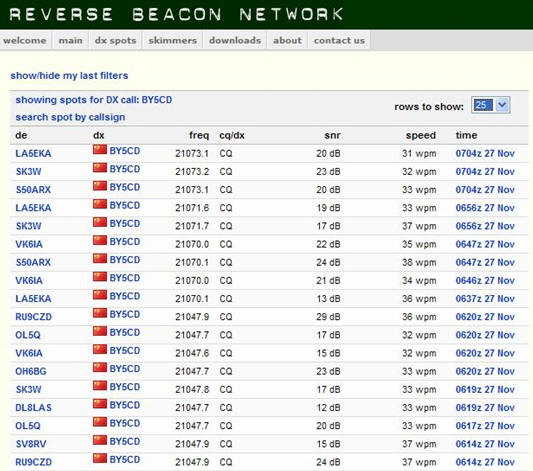

比赛得分 经过48小时的奋战,BY5CD最终完成了3566个QSO,去除重复,净QSO数量3496个,以537万的成绩打破了去年B7P创造的CQWW单人多机组BY记录,比原有成绩提高了100多万分,取得了可喜的成绩,这是在今年业余无线电四大比赛(CQ WPXSSB和CW,CQWW SSB和CW)中,BY5CD第三次打破多人单机记录,唯有CQWWSSB比赛稍低于原有BY记录,对BY5CD团队是个巨大的鼓舞,也是对鄞州中学的业余电台工作成绩最有说服力的肯定。 BY5CD各大洲通联比例 从基本数据看,比赛中对欧洲的通联占了47%,美洲占23%,获得了大量的3分台,而亚洲的1分台通联仅占25%,比以往的通联区域更加合理,平均每个QSO得分高达2.5分,是一个比较“好看”的数据。CQ分区系数和DXCC系数总和达到了616个,也是一个十分难得的数据,但同样打破了原有记录的第二名江苏DX俱乐部竞赛台B4R总分虽然比我们低70万分,但是系数却分达到了622,比我们做得更好,值得我们学习,同时在这里再次祝贺他们。 在通联速率上我们整个48小时比较平均,超过120QSO/小时的只有2次,不算多,但是也不像以往的比赛,有特别明显的低谷,这主要得益于40m波段晚间的有效工作,改变里以为晚上“无所事事”的局面,而且第一天和第二天的QSO数量也大致相当,从而保证了比赛的基本QSO数量。 BY5CD通联速率 从比赛策略来讲,根据传播数据的分析和预测,我们比赛的计划是白天以15m为主,20m和10m作为补充波段,晚上以40m为主,如果40mQSO速率太低,可以考虑用80m和160m补充。实际操作中,我们在两天的UTC0000前后半小时时段前后做了北美的10m波段,接下来整个上午都是做北美的15m波段,保证了比较高的QSO峰值,而在午后时段,我们两天分别做了一段20m,以解决高波段欧洲没有完全开通时的空缺,到了下午我们第一天主要做15m波段,第二天15m波段QSO速率略有降低,我们改变策略,主攻10m。应该说白天的传播是不错的,20、15、10m三个波段都开通远地,很多时候欧洲和北美重叠,这在前几年的比赛中很少见,我们最终给予15m更多一点的时间,事实上被证明是正确的。 这次比赛真正的策略亮点在40m波段,在久违的高波段低谷之后,大家都会对高波段尤其是10m波段很向往,尽量多通一些10m台,而我们分析了传播数据,在11月底的我国中部地区,高波段到天黑了传播就急剧下降,为了保持比较高的QSO速率,应该尽早切换到40m工作,我们下午5点半开始切换波段、第一天直接到40m,第二天考虑到20mQSO数量问题,经过1个小时20m后过度到40m,这次比赛运气好,40m传播很给力,加上天线也给力,欧洲和北美很大一段时间重叠,QSO效率比较好,而且平均每个QSO 2.56分的得分率也有点匪夷所思,比15m的平均2.4分还高,以往如果这个数字能到2我们就很高兴了。 80m和160m的QSO效率是很难和40m抗衡的,除非40m没有台可叫,我们才会启用80m和160m主叫,这次比赛我们虽然用了BEVERAGE做低波段接收,80m和160m肯定比以前有改善,但我们仍然只花了半个小时在这两个波段上主叫,这是比赛策略的要求,目的是为了获得几个基本系数,完成之后很快回到40m上了。 三 建设一个“超级大台” BY5CDM/S M2竞赛台设计图 K1TTT写过一本著名的书《Building A Supper Station》,每每看见这个,总在想,我们BY ham什么时候也可以有我们自己的“超级大台”啊,BY5CD给了我一个实现初步愿望的机会,在有限的条件下,建立一个M/S(多人单机)为主,兼顾M2(多人双机)有一定水平的竞赛台,就是这一年来的重点任务了。反复设计和修改方案,到2011 CQWW CW之前大致定型了,以后也可以像K1TTT那样不断长大,成为一个真正的超级大台。 天线思路:我们需要一套可以让操作员有多种选择,快速切换的天线系统,高波段我们首先需要做到有北美和欧洲两个固定方向的天线,在顶端再加一副可以自由旋转的天线,这样,在欧洲和北美我们能形成堆叠,而且在做欧洲的时候,如果有北美和日本台,我们也能快速切换到那个方向,反之亦然。操作员可以通过堆叠控制器(stackmatch)控制天线的辐射仰角,也可以控制天线的水平覆盖面。在10m和15m波段我们做到了,但是20m波段由于塔不够高,我们只能做到水平覆盖,垂直堆叠我们仍然有困难,希望明年能够升高20m塔,实现最初的目标。40m原定设计两副八木天线,可以像20m现在这样覆盖欧洲和北美,但是由于地方限制,我们目前只能做到用一副旋转MOXON,非主要方向靠beverage兼顾一下。80m和160m考虑的是全向发射天线,靠欧洲和北美方向的两条Beverage接收天线主打,用一根Pannet覆盖南面电台的接收。 天线性能示例——10m顶层天线,主力天线 天线性能示例——10m欧洲方向天线,和主天线高度差8米,增益降低0.6dB 天线性能示例——10m北美方向天线,和主天线高度差6m,增益降低1.2dB 天线性能示例——10m欧洲方向堆叠,仰角介于主副天线之间,增益增加1.9dB 天线性能示例——10m欧洲方向堆叠,仰角介于主副天线之间,增益增加1.8dB 天线性能示例——20m主天线方向图 天线性能示例——20m水平方向双天线展宽覆盖范围,但增益减小3.9dB 天线性能示例——为40m波段的好成绩立下汗马功劳的BD4CB MOXON 室内部分思路:两台ELCRAFT K3作为主收发信机,用串口获取收发信机的工作波段,配合自动功放,带通滤波器,2*6天线切换器,自动调节到我们所需要的波段(这次由于准备时间问题,我们没来得及走通这套自动切换系统)。接收天线通过低通滤波器把两条Beverage天线分成六个波段/方向,连接到两台K3的接收天线或辅助天线端口。两台K3通过串口分别连接到两台计算机,计算机通过LP-BRIDGE软件直接连接K3,并虚拟出额外的串口分配给比赛主软件N1MM和宽带CW解码软件CW-SKIMMER,K3的音频也用过计算机声卡然后输出给耳机,这样做的目的是我们可以在收听电台的同时利用声卡实现两个操作员之间的语音交互,以便于配合PASS(传递)QSO和分配发射优先级。 系数台同时监测三个波段 系数台和辅助台思路:上述硬件连接可以实现M2组的两个主叫台的功能,也可以作为M/S组的主叫台和系数台,这两台机器本身是等价的,我们可以任意命名。为了使辅助信息更丰富和自动化,我们在CW比赛中可以利用规则允许的CW-SKIMMER做辅助,我们供设置了3台SDR(软件无线电)接收机,其中两台是通过K3的IF(中频)输出口,用SDR配合SKIMMER软件监视本波段工作频率以为的其他电台,用一套C4S辅助天线接到第三台SDR上,监视第三波段的信息,CW-SKIMMER软件把所监视的波段上在CQ的电台的呼号SPOT(发送)到内部的CLUSTER服务器,我们采用WintelnetX软件作为混合CLUSTER服务器,它接收来着外网CLUSTER信息,也接收来自三台内部SDR的SPOT信息,混合以后发送到N1MM的BANDMAP上,我们可以通过特殊的识别符号,判断哪些是来着外部的,哪些是来着内部的SPOT信息,对于哪些内部来我们予以优先通联,因为这是我们肯定能收听到的电台,对提高效率很有用。上图所示的是晚上我们的主叫台在40m工作,而系数台一个操作员同时监视160m、80m和20m三个波段系数的实列。 对于SSB比赛来讲,没有CW-SKIMMER的辅助,这套系统就需要用第三个操作员去收听主叫和系数波段的电台,有选择地人工发送SPOT到内部CLUSTER网络,而接在K3上的SDR可以用来做频谱显示,为寻找QSO或者确定主叫频点提供依据。由于经费问题,我们这次用的三台SDR中两台是BA5SBA出品的EASY-SDR,另一台是进口的SDR-IQ,三台都发挥了应有的作用,解调效果的确是SDR-IQ好,EASY-SDR对于很弱的信号还有欠缺,需要配更好的声卡去解决这个问题。 RBN体系 RBN网络:所谓RBN是Reversed Beacon Network的缩写,是几年来随着SKIMMER的普及,发展而来的一个反向信标系统,和传统信标不一样,RBN信标的基础是你自己发出的信号,由世界各地的SKIMMER接收解调后反向发回到公共CLUSTER中,我们可以借此判断自己发出的信号能够到达哪些地方,信号强度如何,当然也可以增加自己被SPOT的概率,通常的SKIMMER系统有些滤波设置,尤其是比赛中,很多RBN台都选择只发送前面带有CQ的呼叫,所以作为参赛台主叫的时候,也需要改变一些呼叫方式,比如在主叫的时候不能过于省略,最好是用CQ BY5CD TEST这种格式。这个RBN系统目前的普及程度还不算太高,对于BY5CD来讲,仅仅用他来判断我们自身信号的强弱,部分代替传统的传播预测软件,判断主要开通方向,增强自己主叫的信心,当然我们也可以通过观察我们附近友台的RBN信息,知道他们的工作频率已经传播开通情况,为自己切换波段提供依据。 四 后记 BY5CD经过这一年来大踏步发展,已经成为一个国内竞赛大台,虽然他所处的地点电磁环境和城市里的其他个人台比没有什么优势,但是通过台站设置,引进国内外优秀操作员,在短期内取得了很大的进步,这离不开学校的支持,离不开电台指导老师BD5CHU的辛勤耕耘,在如此大型的台站建设中付出了大量的时间和体力脑力劳动,在此要感谢BA7IO、BD4FM、BD4CB、BA5BJ、BD5CDW等ham为BY5CD的建设提供赞助、垫付学校不足部分的经费、提供天线安装和其他硬件安装连接以及后勤支持等做的大量工作,BY5CD的成长也离不开很多优秀OP的支持,其中外籍OH7WV、JE2LPC等几位操作员多次参加BY5CD的比赛,并提供有用的资料,传授宝贵经验,同时也要感谢为我们及时提供配件供应的ham,BA5SBA和BD4WV在我们比赛之前用最快速度给我们发来了SDR,BG7JAA功放的及时供货和升级维护,保证了比赛顺利进行,感谢BA7NQ在比赛中给予我们的鼓励,要感谢的人实在太多,挂一漏万,在此就不一一列出了 BG5CGQ送来的宵夜,把OP们乐坏了 结果:#1 中国,#8 亚洲 |
