以下告诉你两种天线。这两种天线我都试过。
第一种：长线天线
根据我的实际使用和测量，长线天线的最佳物理长度是“某一频率下波长的3/4长度”，即
L（米）=225f（MHz）
当然，在其倍频上会稍微缩短一些，但是误差不会太大。以我的天线为例，天线的物理长度为26.3米，这个长度为2.85MHz的1/4波长（实测驻波为1.25）。它分别在8.770MHz（实测驻波为1.0）、15.500MHz（实测驻波为1.1）和21.18MHz（实测驻波为1.7）。这些数据如下：
| 驻波比 | 频点 | 天线理论长度 | 波长倍数 | 实际长度 | 相差量 |
| （SWR） | （MHz） | （米） | （米） | （米） | （米） |
| 1.25 | 2.850 | 26.32 | 1/4波长 | 26.3 | 0.02 |
| 1.00 | 8.770 | 25.66 | 3/4波长 | 0.65 | |
| 1.10 | 15.500 | 24.19 | 5/4波长 | 2.11 | |
| 1.70 | 21.180 | 24.79 | 7/4波长 | 1.51 |
上述的驻波比是最低驻波比——可见，我这副设计在7MHz谐振的天线（由于调试时心太急，一下剪得太多了，结果在8MHz谐振）分别在“波长的奇数倍上谐振”（呵呵，您别笑话我，这也算是对天线理论的一次实践证明吧，哈哈）。为什么说在3/4波长谐振最好呢？因为在8.770MHz的时候——如果要求放低一点，测量驻波在1.6以下的频率范围， 那么我非常高兴地告诉你，它在整个8MHz（8.000-8.970）都谐振，而其他倍频的谐振带宽却不如3/4波长下的好， 限于篇幅，我就不罗列了（本人把频率从1.600MHz一直摇到30.000MHz）。 有了这一经验，所以我说如果你要对某一范围频率设计频率，那么可以先定下频率，再乘以225，得出的数字就是天线的电气长度（当然，天线距离屋面的高度不要太低，至少也要高于2米。 参考《短波天线维修手册》第19页，“高度与波长的比值在0.4-0.5的时候，天线在垂直方向的发射仰角为40-30度；比值为0.1-0.25时，仰角为90-80度；比值在0.6-0.8时，副瓣明显增加；比值等于0.8时，开始分裂成两个波瓣； 比值继续增大时，波瓣也将增多”...）
注意，1/4波长天线需要良好的接地，如果你使用50欧姆的馈线，馈线的屏蔽层接地，并且接地点距你的天线越短越好；如果你使用单线馈电，那么天线的长度应该为接收机以外的全部电线长度（包括你的室内部分）；另外还可以使用平行线调整馈线特性，但挺烦的，我也没试过。
第二种：偶极天线
这种天线的制作非常简单实用，其出处为潘人庸先生编著的《实用无线电讲话》（1939年首版，现在我的是1956年5月新1版）
第490页。我在实际使用后觉得加一个300/75欧姆阻抗变换器更好一些（可以减弱77型接收机中的辟劈啪啪的声音）。
我在1995年架设的时候，两根竹竿的长度大约各有3-4米。说它简单，是因为它只需要级细的普通电线即可（细到电子焊接常用的信号线），50块钱就可以买100米。

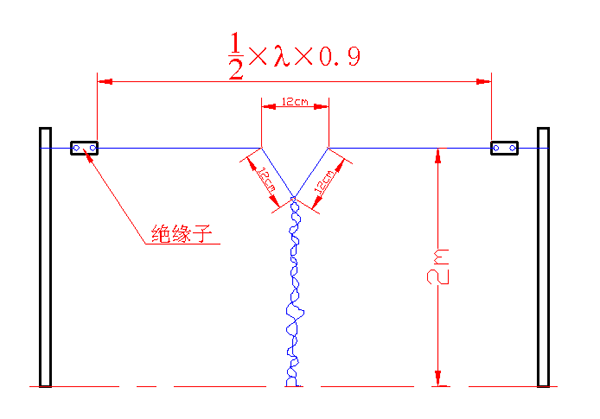

另外，整副天线的特性阻抗是靠“馈电点处左右的两根振子的间隔”来调整的。当馈电点处左右振子间隔约20厘米时，将两线并绕输入室内（从头到脚只有两根电线，不需要截断），这样，在馈电点处就呈现边长为20厘米的正等腰三角形。由于电线很细（当然，也可以用粗的，只要你有钱），你可以用一根尼龙线绑在两边的柱子上，然后把天线分几点用细的尼龙绳绑在那根主要受力的尼龙绳上。这样一副天线的特性阻抗为80-175欧姆，在输入接收机之前再串联一个普通电视机天线上常用的300/75欧姆平衡/不平衡变换器 （随你高兴），就好了。实际使用时，还觉得接收机的机体和外壳接地后效果更好。我在四楼就排了一根10平方毫米的电缆打入地下60厘米。——真恨不能把闪电也接收下来！！！！
|
|
最后还要谈点体会，77型接收机本身就有一个“接收微调”，所以，基本不需要另外再配天调。77-A的衰减按钮也很管用，当四个按钮全部弹出的时候应该为断开状态，收听结束后应全部弹出，以免这个开关的弹簧失灵。我的77型接收机其大刻度滚筒为兰色塑料制成的，我在其内部加装了小电灯，这样，在全黑的夜里，也可以使用“背照明”了。调整机体内后部（天线附近）的两根压力弹簧螺丝可以调整高频回路鼓的压力，松开机体右面的拉力弹簧可以取消波段选择的“自动松”状态（正常情况下，压下波段开关同时转动它，此时高频回路鼓并未被接通，直到再次推入波段开关）。
摘自：虎磊（BD4HL）1998年3月
SONY ICF-2001DSONY ICF-2001D全世界制式AM/SSB/CW/FM接收机频率的调整
简 介
SONY ICF-2001D全制式短波接收机是日本SONY公司在1985年推出的一款高档接收机。它的第一代ICF-2001在1980年推出。当时是试用机。该机在日本的型号是SONY
ICF-2001D，而在欧洲、北美等地的型号是SONY ICF-2010。
|
|
SONY ICF-2001D全制式短波接收机的一般数据如下：
（一）频率范围：
（1）0.15-29.9999MHz 工作方式为AM/USB/LSB/CW；
（2）76.000-108.000MHz (FM BAND)工作方式为WFM（宽带调频）；
（3）116.000-136.000MHz (AIR BAND)工作方式为WFM（宽带调频）。
（二）调谐步进：
AM制式中，最小步进为100Hz/Step；FM制式中，步进为5KHz/Step（FM BAND）25KHz/Step（AIR BAND）。
（三）滤波器：
在AM制式（不含SSB）中，由WIDE（宽带，约加减6.5KHz）和NARROW（窄带，约加减1.7KHz）两种。
（四）扫描方式：
SCAN1：遇信号自动停止扫描；
SCAN2：遇信号保持5秒继续扫描；
扫描步进为1KHz（AM）/5KHz（BROADCASTING BNAD）/25KHz（WFM）。
（1）在广播波段内自动扫描（中波波段内需先选择9KHz或10KHz步进）；
（2）在自定义扫描范围内扫描；
（3）在储存的频率数据中扫描（储存的32个电台可以使用SKIP件选择是否需要扫描）；
（五）频率调谐方式：
（1）频率直接键入：完整键入、只键入两位数键入波段。
（2）选择波段，自动显示该波段的低端；
（3）手动调谐：快挡1KHz/Step，慢挡0.1KHz/Step。
（六）自动开机/关机功能（即Timer）：
（1）自动开机关机功能可以四次设定其程序化开机关机时间。
可以任意设定自动开机时间，精度为1分钟（国际通用的24小时制）。自动关机，在自动开机后，延时15分钟、30分钟、45分钟和60分钟。
（2）自动开机/关机功能（即Sleep），有15、30、45、60分钟四挡。
（七）输入插口：
LW/MW/SW波段，使用AM插口，可以外接单馈天线，直径3.5mm。输入方式，不平衡。
（八）输出接口：
（1）立体声耳机输出，直径3.5mm。
（2）立体声录音输出，直径3.5mm。
（九）其他控制：
射频增益RF控制；液晶显示屏背景照明开关；远程（DX）近程（LOCAL）拨动开关；输出音质立体声（HIGH、LOW），单声道（NEWS）拨动开关；接收信号强度表（10格灯丝红色的信号灯）；锁定主开关；使用两节5号电池（3V）控制CPU，三节1号电池（4.5V）控制接收机；外接直流电源4.5伏600毫安供电（原配电源可以分别使用6伏、24伏、110伏、220伏电源输入，满足车内以及不同国家制式的供电方式）；扬声器标称功率10瓦。
（十）SYNC同步跟踪器：
此功能是早期的高档收音机非常突出的一个功能，也是早期较为代表性的一个功能。它的作用是，在AM接收状态，分析接收信号的“特征频率”，其精度可以控制在100赫兹以内。例如，“越南之声广播电台”，它的发射带宽大约为6KHz。但是，普通的接收机最多只能精确地知道它的中心频率（即“特征频率”）在15009KHz-15011KHz，一般接收机使用窄带接收，并且主观判断音质的效果。事实上，该台在播报频率的时候也说使用15010KHz。
但是，使用了SYNC功能以后，就可以精确地知道“越南之声”的发射中心频率为15008.5KHz。并且其频率还不太稳定，有些日子是15009.7KHz。
同样的情况也发生在“朝鲜中央广播电台”的发射频率上。
使用了该功能以后，可以精确地测出华东地区中央人民广播电台的中波频率是539.9KHz-540KHz。这于资料是相符的。
拍 频 调 整
现象：在业余频段内，接收单边带话音时，有轻微的失真。例如，接收某台相当精准的7.060KHz的LSB信号，一定要低100赫兹才正常。即7.059.90KHz。而且，在USB方式，也同样如此。
原因：拍频振荡器（BFO）的微调电容因时间太久或空气的潮湿等情况发生偏差。
调整：（1）因为一旦拆开各部件，每个开关与其在电路中的实际位置不能一一对应，所以，请先确定本机的预选状态：ON、SSB、LOCK、10000.00KHz、RF（MAX）DX等（华东、华南、西南地区可以对照“BPM标准时间标准频率发播台”校准。该台的精确频率是关于10.00000赫兹的BPM信标台（Beacon),它的中文名字是：“BPM，标准时间，标准频率发播台”。同时也是日本国JJT信标台，美国WWVH信标台。）。
（2）打开后面板。
注意，按照后面板上的箭头指示拧下自攻螺丝，并且，在电池仓内也有一枚。
（3）取下主板（线路板）。
注意：此时使ICF-2001D面部朝下，并且，天线拉杆在前方（即，调谐旋钮在你的左边，扬声器在你的右边）。
主板是半完整部件，继续按照主板上的箭头拧下三枚自攻螺丝，然后松开四边的钩板，使用15W电烙铁焊下CPU供电（3V）的电线。请注意，由于该机的密集度非常高，其全部的电线、数据线非常短。拆卸时请记下各线的焊接位置，尤其是四根天线（红、绿、黄、褐），是磁棒蜡线，非常细。另外，在液晶显示屏上部还有一根接地线。
（4）向上翻开此主板，使其原来靠近天线的一端仍靠近天线附近（有可能你的ICF-2001D电线更短）。此时，在你的左方（即在接近调谐器的地方）可以发现一个金属屏蔽盒，上面有SYNC的钢印，并且有一个直径约3毫米的小孔（它是该单元上的唯一调节孔），所调整的元件就在此小孔下。
（5）仔细观察主板远离液晶板的那一边，应该有一处黑色的导电层，并且上面有极小的破损处。这就是CPU供电的负极（-3V）。分别连上CPU的电源以及主电源（4.5V），开机，此时应该可以听到信标台的零拍声，等待到正点，就可以听见信标台的单边带话音“BPM，标准时间，标准频率八洲台...”“WWVH，Radio
International...）
（6）使用刀口宽度约1-2毫米无感螺丝刀，伸入此小孔内轻微调节。请注意，此元件微小的变化将会引起较大的偏差，所以，一定要细心。一旦发生太大的偏差，调整到原来的位置较困难。仔细听信标台的话音，稍微旋转此电容，直到音频正常。保持一段时间，并确认此调整后的状态是稳定的。
（7）按照上述步骤还原安装。请注意，各键要和其开关相对应一致。
（8）重新开机接收此信标台，应该没有太大的变化。但此时也要确认SYNC的功能是正常的。调到一个精确的短波电台（VOA或NHK），在AM NARROW SYNC
状态确认其特征频率误差在100赫兹以内。
以上调整供你参考，我已经实践过了，效果良好。如有新的发现，请与BD4HL联系。
祝你在调整中一切顺利！
八木天線分配器(雙排定向天線製作)
介紹:
..........許多人在成功的製作完定向天線後,
其野心也越來越大, 因為既然一個陣列的定向天線已經成功,
何不做做雙排的定向天線呢? 沒錯!
我們就是要本著一顆龐大的野心, 朝著想要達到的目標前進,
這樣我們的技術才會提昇, 這也是業餘無線電玩家的精神.
|
|
..........只要你完成了前一個單元的實驗144MHZ 九節八木天線,
那你要製作一個雙排定向天線, 絕不是一件難事.
只要你有了分配器, 想要做幾排定向天線都沒問題.

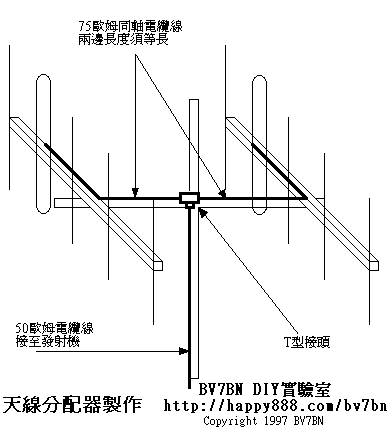

..........b如圖所示, 兩排定向天線合併,

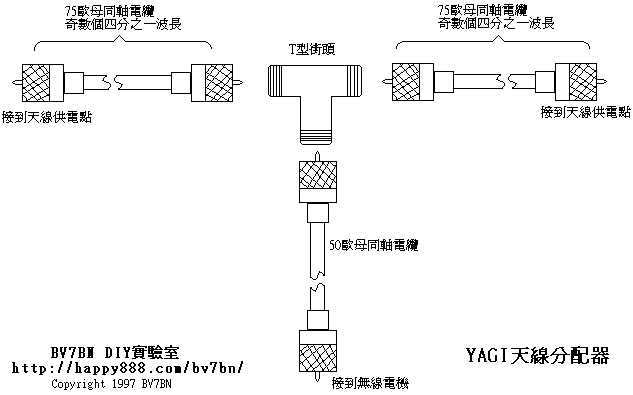

中間一定要有一個分配器（T型三通）,
而兩排定向天線的距離大約是天線本身主桿的80%--90%長,
而且分配器兩端75歐姆的同軸電纜線要等長.
|
|
注意事項:
..........分配器兩端的長度最好是奇數個電子上的四分之一波長,
當你算出物理上的四分之一波長天線長度(也就是第一單元所講的四分之一波長的算法),
還要用此長度算出電子上的四分之一波長的長度, 來運用在75歐姆同軸電纜線的長度.
..........例如:天線頻率144MHZ, 它的四分之一波長為 0.5 公尺(物理上的),
而我使用的75歐姆同軸電纜線規格為 RG-59, 而RG-59的速率因素為
0.66 (75歐姆同軸電纜線規格有很多種,其速率因素也不同,
請參考出廠規格說明), 所以我還要將剛剛算出的 0.5
公尺再乘上 0.66 , 所以求出在電子上的四分之一波長的長度為0.33公尺.
假設我所需要的電纜線從天線的供電點到T型接頭的長度為1.98公尺,
這個長度剛好是6個電子的四分之一波長, 是個偶數,
而我們不要偶數倍, 我們要奇數倍, 所以我們把長度加到2.3公尺(這個長度是7個電子的四分之一波長),
讓它成為奇數倍, 這樣的效率才是最好的.
祝您實驗成功!
若有任何問題歡迎批評指教
Page created by BV7BN
摘自《船运无线电通信业务问答》
提供：虎磊（BD4HL）
BPM是中国科学院陕西天文台的短波授时台，位置大约在北纬34.9度，东经109.6度，海拔高度在300米左右。全天24小时发送。该台于1970年7月18日建成，1980年通过国际技术鉴定，正式使用。
1986年正式使用了BPL长波授时台。时间精度为30万—100万年误差小于1秒。精度排名位居世界第八位。
关于陕西天文台的授时信标台，即BPM的对时（也可看作对频率）的方法是：
59分00秒——59分40秒，拍发电码呼号，B P M （持续时间40秒）
59分40秒——60分00秒，发送语言呼号，标准时间标准频率发播台。（持续时间20秒）
00分00秒——05分00秒，发送协调时（UTC）的秒信号
05分00秒——10分00秒，发送世界时（UTI）的秒信号
10分00秒——15分00秒，发送无调制的载波，无声
15分00秒——25分00秒，发送协调时秒信号
25分00秒——29分00秒，发送世界时秒信号
29分00秒——29分40秒，拍发电码呼号，B P M （持续时间40秒）
29分40秒——30分00秒，发送语言呼号，“B—P—M ， 标准时间—标准频率—发播台”。（持续时间20秒）
具体对时方法：
把收音机的频率调到2.5Mhz、5.000Mhz、10.000Mhz和15.000Mhz，使用AM、USB、LSB、FM等都可以清晰地收听到信号。
其他相关网站：
国际权度局 BIPM http://www.bipm.fr
一、传播原理
●2000年3月2日
发件人: Hu Lei
收件人: China Ham List
主题: [chinaham] No Subject
日期: 2000-03-02 21:46:00
本人抽空把此程序的有关介绍记了下来，和大家探讨。由于本人水平有限，所以可能对原文的把握有所偏跛。
为解决“程序不能发送中文”的问题，本人正在尝试汇编一种“拼音输入法转电报输出”的程序，或者汇编一种自动转换程序。目前对后一种方案已基本有眉目，但是并不理想——转换到底不如直接输入方便。方案是，将第一、第二级常用的三千个汉字内码与明码电报实现对应，运用比较功能实现转换，工作量要稍大一些。由于不牵
涉到与视窗系统的输入法对接的问题，会容易一些。
以下是Digipan程序的介绍。 还有一些无线电数据通讯的原理和程序原理已经翻译了约一半，下次再提供给大家。
我的这一行为完全是无功利性的，目的是希望跟国内的更多HAM实现数据通讯。希望大家对本文中的舛误多多包含。
DigiPan
一种全新的数字化全景通讯系统
DigiPan 代表“数字化全景通讯系统”。它可悠闲而简单地进行“全景”的PSK31（一种数字化通讯方式）收、发操作。
DigiPan提供一种能够活动的频谱刻度标尺显示，这种刻度可以延伸至计算机屏幕的等宽。依靠收发机的中频（IF）带宽，该系统可以在同时“看见”40-80个采用PSK31方式通讯的电台。在今年的上半年，微索实验室（The Small Wonder Lab）决定引用一种便捷的20米波段PSK31发射装置，那便促成了DigiPan程序能够通过可用多种频率发射的4000赫兹中频全景性能操作实现其全部性能。
使用现有的发射机，DigiPan在所示的2000至3000赫兹的频谱范围内，可以显示全部或者几乎全部的，在同一时刻、同一个频带内活跃的PSK31电台。并且可以清楚地向用户展示那些尚未占用但仍可以用做呼叫CQ的可用频率，也可以使用鼠标的左键轻易地把指针指向一个电台或者一段空频带实现调谐。
DigiPan也有“瞬时抓取”的功能来迅速地把指针指向所示电台的中心频率，而且AFC（自动扫描）使系统自动调谐至那个电台。因为DigiPan的全景能力，使得调台的时间更短而不需要去调发射机的主旋钮——只需将发射机设置到BPK31频段的高端或低端（即上边带或下边带）然后使用鼠标做电台的选择。至于收发机的暂存装置，通常只需要一个或两个按键就足以变换覆盖BPK31方式的电台所使用的频带，以迅速改变收发边带。一个电子刻度标尺就可以显示接收的实际频率或者正在使用的频率通带（TONE）。
DigiPan有一种字头缓冲设置或24个宏操作键以简单的英语宏就能控制几乎所有的DigiPan操作用来消除操作的反复输入。这样使得操作者可以更宽松地进行QSO。DigiPan当然也有内置的日志特点可以记录呼号、名字、QTH、时间、日期、频率以及信号报告，包括附言。并且可以自动地搜索，或者很容易地、完整地显示以前作过QSO的电台呼号、名字以及QTH等。
DigiPan程序是尼克.弗茨（Nick Fetuses ），呼号为UT2TZ，MIXW32的作者——该程序的实际作者以及我和任何有意操作PSK31并使之更简洁以获得快乐的业余无线电爱好者的共同结果。
向你们致敬并希望你快乐！
霍华德.泰勒（Howard (Skip) Teller）
PSK31的传播
与业余无线电的其他方式相比较，PSK31可以使用许多更窄的带宽，除了甚低频（VLF）以外。这种方式使得数据通信只需要使用最窄的带宽，其信噪比或许是非常高的。这就是为什么这种通讯有出色的表现的原因。但是有一些情况要使用极小的带宽是不可能的。例如，在三十年前，这种构想就不是一个好的想法，那是因为老式收发讯机的可变频震荡器控制的频率其稳定度还不够好。这也就是为什么在那些日子里，RTTY系统要使用如此宽的带宽。摆在我们面前任何频率稳定度的问题都足以阻止我们关于窄带带宽（通讯）想法的实现。
但是，有一种我们无法消除的频率稳定度的资源，因为它在我们设备的内部。直到目前为止，我们总是假设如果我们在一个非常精确的频率上发射一个信号，该信号就将被异地的接收机在同样的频率上正确地接收。这在理论上是真的，但是，有时候电离层受到干扰，太阳光热的喷发，有时，绕射的变化导致传播距离的变化，这使得一个信号因其自身的反射便涉及其频率调整的问题。短波的这种有时候叫做振幅衰减特征——但当载波轻微地摆动它的衰减效果又不是很大，故而在频谱上反应出一个较宽的表示信号。
在“多普勒效应（Doppler spread）” 的作用下，使用窄带 PSK31方式意味着电离层同时产生一个加载到信号上的其固有的“频率不稳定性噪声”。在此条件下任何窄带方式传播都将受到损失。在振幅衰减的时候操作PSK31其效果并不好，但是那种振幅衰减确实加宽了信号的频谱，在这种条件下，我们不能使用较窄的频谱置式以期望传播给我们较好的信噪比。
电离层的这种最差的效果覆盖在南北极磁力线和磁极上：来源于太阳光热喷发的高能粒子被迫沿着磁力线范围轰击磁极上的电离层。在太阳发生异变的时候，穿越两极区域的轨道其传播效果是最差的。并且当发生不利条件的太阳磁暴时，在高纬度区域的冬夜，低频（LF）段也能产生同样的结果。
注：因为PSK31要使用最小的带宽以取得最大的信噪比，所以它的效果并不好。在绝大多数情况下，传播路径的频率是足够好的，并且传播效果也是很出色的。偶尔，当太阳在天文上活跃的时候，在南北磁力线上，电离层的稳定度会很差，并且使用最窄带宽的系统会受到类似于PSK31通讯方式的损失。
PSK31的译码理论
使用一种起始比特（start-bit）（一种固定的数字比特），一个或更多的终止比特（stop-bit）, 并且在50年前使用真正的异步RTTY传输系统，这种异步ASCII编码由SP9VRC运用于该系统的原创版本上。
与终止比特相比，起始比特总是反向的。在无信号传送时设置为终止极。在终止比特与起始比特二者之间，接收系统接收到初始信号时开始解码，并且当终止比特到达时回落到空位状态。
这一过程的一个缺点是，如果运行一个长时间的通讯，不论在终止位比特或起始比特会产生一种错误（根据这种模式——在一些重复字符的状态中，接收系统甚至会在一个假象的同步状态产生停滞现象），接收系统便将丧失其同步性，有时会回复到同步状态，与重复字符的模式持续相同的时间。
在两个字符之间利用信号的间隙，就是在某字符的中间，而不是利用终止比特和起始比特的顺序，PSK31所使用的编码能够克服这一问题，依靠仔细设计编码——如此字符之间的分界标记顺序决不会因信号内部的字符造成混淆。因此决不会有在编码丧失其同步性所造成急速而又集中的错误。这个构想也会带来另一种好处，那便是字符的编码不会是一个固定的长度而显得很长。
如果在业余无线电通联的时候，（数据）交换发送纯文本语言组（the consists of plain language），有一些产生更多纯文本语言组的字符以及许多几乎不曾使用过的纯文本语言组。用摩尔斯码字符通讯，对于公共字母和较长的非公共字母的语句这种用法是有优点的。对于例如一个可变长度的代码（a
variable-length code），这样的可变长度字符比率较那些等长字符要快。或者，在某一不同方式中，可变长度的编码能够以低比特率发射，也就占用较窄的带宽，因此容忍某些错误。在PSK方式中，这样的编码叫做“无功编码”（Varicode）,工作如下：
（1） 所有的字符相互之间用两个连续的0比特分割；
（2） 大约用一个连续的0比特包含非字符（no character）。
显而易见，用同样的方法，所有的摩尔斯码字符在起始与终止之间用一个“键入”（keydown）单元，所有“无功编码”的起始与终止之间用一个1代码，而字符之间用“00”代码去等价摩尔斯码的空格字母。
用此类编码，接收系统探测一个编码的结束以及鉴别“00”代码模式的产生来探测传送文本的开始。此模式绝不会产生内置的字符——丧失“同步”的问题。这样，就不会产生由异步系统带来的故障。
PSK31方式使用的可变长度字符根据大量ASCII英语纯文本进行选择，并解析该文本以建立每个由128
ASCII字符组成的出现频度（occurrence-frequency）。然后产生无模式序列，起始和结束用1，而编码模式只在有0的信号时产生。这种序列由计算机以最短的方式产生，由系统发现128
ASCII模式以后停止。接下来，在可变宽度字符中，ASCII码在出现频度（occurrence-frequency）命令下，跟无模式序列进行对比匹配。因此最频繁产生的ASCII码跟最短模式对比匹配。要了解其执行的情况，一个简单的计算是，在此编码下，使用纯文本语言(plain
language)制作预先设置比特平均数的发送文本，在字符间估计00的间隙。结果是，每字符约为6至7比特。对于异步系统，这种比较在每字符9比特的情况下非常顺利。最短的字符是空格编码，发送为信号1。最长的字符为10比特，或者相当为12比特，因为我们必须包含00比特的隔离空间。
为确保接收系统能够刷新适时符号，在“无功编码”（Varicode）中，BPSK或QPSK调制的逻辑零位被映射为“反向极性”状态。使用这种方法，当空位的时候，连续的载波调制和振幅调制以这种比特率被用来保持接收同步。BPSK方式中，传播恶劣时发送为多次重复的“！”字符，那样将是9比特周期——追加两次反向无调制载波的周期。这足以使接收在任何状态，或不是公共字符状态下保持同步。BPSK方式中，每一次反向增加向同步比特推进的作用。而在QPSK方式中，只有正90度和负90度相移（phase-shifts）包含一些振幅调制，非字符（no character）时运行1秒延时。
四相移键控（QPSK）及其容错能力
（未完待续）
此祝，
安好。
虎 磊（BD4HL）
2000年3月5日
二、硬件需求
（1）可以使用单边带的电台；
（2）可以正常使用声卡的计算机（486以上）；
（3）一根耳机线。
三、接收连接
把耳机线从电台的声音输出连入计算机的声卡输入。
有以下几种可能：
（1）你的电台声音输出是喇叭输出或者是某种固定输出（Line out)，例如IC-706的十三芯端子ACC，就有AF的Line out；
（2）你的计算机的声卡输入有Line in或者Mic in。一般地，电台的扬声器与计算机的Line in并联较好；如果你的电台的Line out与计算机的Line in相连，你觉得计算机的输入太小，可以把电台的Line out与计算机的Mic in相连。总之，计算机的录音口更灵敏一些（当然，这些都可以在声音属性的对话框中调整）。
直到目前为止，就可以实现数据通讯的接收了。
注意：要检测这样的连接是否合适（电台的输出与计算机的输入是否合适），可以打开电台接收一个广播信号，然后打开计算机的录音机程序，调好录音增益、电台输出等，对这个广播节目进行录音。保存后播放一便，如果听上去不失真就可以了。
四、关于发射连接的操作
有两种方式可以实现正确发射。
（1）如果你的电台有“声控开关（VOX）”功能
如有VOX功能就简单了，只需把电台的话筒靠近计算机的外接喇叭，打开声控开关，在该程序操作发射时计算机的喇叭会播出音频信号，用这个信号推动电台的话筒。
（2）如果你的电台没有“声控开关（VOX）”功能
就需要动手制作一个开关电路，来触发电台话筒的PTT开关。并且用计算机的声音输出端和电台话筒的两极并联（一方面，话筒仍然可以正常手持使用，另一方面，可以用计算机输出来推动——为避免输入过载，请考虑限载或两种方式的单掷功能）。
说明，如果你的电台话筒是驻极体话筒，请在经过了等效调整后连入电台话筒。
程序的第一栏窗口，是日志栏，只有保存了联络记录后才会出现记录。程序的第二栏窗口，是收/发信号解码显示。接收到信号后，可以在此窗口得到会心的微笑。程序的第三栏窗口，是写字栏。第四栏是日志固定格式（快捷键）内容栏。第五栏是DX电台提示栏。
SEND，可以加入事先写好的文字（只支持TXT文本）；陷下去的一块显示1000，表示当前的中心频率（可以单击程序左上角的图标在SETUP中修改设置）；AUT自动、SQ使用程序对输入信号固定抑制；INV表示编码的空位与标记位是反向的；AFC接收自动扫描；NET使用组网数字通讯；SPC扫描并解码。在写字栏输入文字以后，键下Alt+X可以完成发/收切换。
我是BD4HL虎磊
祝你好运！
说明：上述文字是DIGIPAN程序的帮助文件的翻译，原有三篇，依次为历史、原理和软件使用等。翻译的时间是2000年2月。因我的计算机硬盘损坏，无法全部恢复，故只保留了一部分。原文为英文，汉译版在使用中若发生理解错误当以原文为准。2002年4月25日，虎磊。
OM:
许多使用77型接收机的朋友都有这样的感想，外接喇叭，阻抗不匹配；使用阻抗变压器，输出功率有损失，喇叭的响度达不到要求；使用耳机，不能长时间听；使用现在较常见的有源音箱，同样因阻抗不匹配，严重影响了收听质量。所以，一直想在不改变机器原有任何功能（检波输出、600欧姆输出、直流65欧姆耳机输出等）的基础上给77型接收机加一个内置功放。
***照例，有了IC-706和SONY ICF-2001D完全没有必要听77型接收机了。但是，我在实际使用下来发现，77型接收机的使用是很有窍门的。比方说，VOA的信号一直都很强，但是干扰信号同样也很强！（根据1996年？《无线电》杂志一篇关于“美洲虎”跳频台一文的介绍，要完全覆盖一个短波信号需要比发射大5倍的功率。VOA的发射功率是500千瓦以上，除掉地理位置的远近因素，可以想像干扰的功率仍然是大得惊人的。有多少工程技术人员把技术和精力投入到没有任何收听价值的干扰发射上！！！而且，据VOA的主持人介绍说，国内现在的干扰“颇有成效”，就可以侧面反应出干扰有多大。那么法国、英国、德国、台湾、日本，以前的苏联等等的广播，都要干扰，这些电力、人力、器材、地理等资源是多么大的消耗！）一般来说，调低中放可以减弱接收机的选择性，调低高放可以减弱机器的灵敏度。因此，对于被严重干扰了的强信号，有必要适当调低高放和中放；（还有，±6.5KHz的带宽就意味着可以用收听信带边信号的方法来避免干扰，VOA的广播是调频的，这在以前他们的《听众信箱》里介绍过）接收的总体质量要比全部开到最大好。另外一点，由于77型接收机非常结实，一到有空的假期，我都是整天整天开着的，再加上机器有放电管，可以承受强信号的冲击，不必担心机器坏掉。如此一来，上述两台日本产的机器就显得嫩得多了，而且IC-706需要另外的电源，又担心机器太热。因此，我一直舍不得处理掉77型接收机。
受列兵先生的启发，他采用LM386已经试验成功（进行了局部的调整）。但是LM386的最大输出只有350豪瓦，音量相当于一只普通掌上收音机的效果，恐怕音量太小，与22公斤的77型接收机有点不配。LM386的芯片在一般的旧声卡或内置调制解调器上可以找到，不必另外去买。而且，有的商店一般对一两个的需求不卖。
正好看到有一只旧的Philips收录机，喇叭上帖了一张大兴标签，10W。拆开一看，其低放部分使用的是一只TDA7052集成块。一查，TDA7052的输出有1.2瓦，可能标签上表示的是瞬间最大功率（猜测）。自己想，大概音量够用。于是下载了TDA7052的资料，仔细看了看说明书，对基本资料做了必要的了解。另外反复把旧的收录机扳子研究了一番，生怕造成不必要的损失。经仔细研究，尽然发现收录机上采用的就是TDA7052的典型电路。这就意味着我不必去买任何电容、电阻等器材（要知道，那些东西商店也不肯一个两个零卖的！）拆掉扳子上的无关元件，就动手开始焊接。
焊接是非常简单的，连喇叭的两个焊头，一共五个头（资料上没有说明喇叭连线那个是地线）：信号输入线，从77型低放板的3CK14引出，焊在TDA7052的第2号引脚；12伏电源从3CK20引出与TDA7052的第1号引脚焊接；第3、第6号引脚与77A的公共接地端焊接；喇叭线分别与第8、第5号引脚焊接。然后用塑料袋将新的低放板包住，以防短路。全部材料的大小约3厘米见方，高度（主要是滤波电容）大约有1厘米，放在77型接收机的低放单元盒内正好，盒盖也可以盖好如初。首先试用的是一个飞跃牌的1VA（最大2VA）纸盆喇叭，开机收听强电台广播，发现在低音处总有咝咝声，担心是否也需要做调整。后来乘着烙铁未凉，把那只旧的Philips收录机喇叭（1瓦，无商标）焊上，还是听原来的电台广播，咝咝声没有了，低音明显得到了表示。分别收听广播中的新闻（主要检查话音）、音乐（主要检查低音和高音）、业余电台的单边带话音（主要检查声音是否太虚弱），主观上我调不出毛病。调节音量，将增益调节开在1秒处，高、中放开到最大，低放旋钮开在10点至12点之间，距离1.2米处收听，声音很响。在9平方的书房内收听已基本满足要求。至此，已经达到了原先的设想的目的（以上试验的条件是，在上述ACC和RF、中放控制的条件下，调谐输入的表头显示在12点位置）。
但是，距离7、8米处收听（指白天），收听声音就觉得轻了一些，无法象看/听电视那样，可以一边做事一边听新闻，所以1.2瓦的输出还是小了一些。最好是3～5瓦。
提示：
使用旧的傻瓜功放块还有一个好处是我原先没有想到的。原先只是懒，图省事。其实，焊接集成块时对烙铁的温度要求时较高的，不象焊接天线那样，无所谓，可以反复焊。集成块引脚对温度要求是300度左右，要使用小功率的烙铁。300度的温度与集成块引脚接触不要超过10秒，与集成块距离2毫米以上，400度的温度与集成块引脚接触不要超过5秒等，资料上有详细的说明。使用旧的扳子可以在别的地方焊，与集成块距离得远一些，且比自己钻孔敷设要牢得多且满足使用，毕竟它是生产线上自动设备焊接的，工艺要好得多。
2.5瓦输出的傻瓜功放有LM380等，但是我暂时没有找到。
请有经验的朋友介绍您的动手经过，说不定您的不经意的指点可以给我以很大的帮助。
附件是焊接示意图。
73！
BD4HL
注：在后来的几天里，我也尝试了把77A原有的600Ω输出取消，将TDA7052的第8脚接地，第5脚接芯头。这样，就可以方便地插拔了，便于机器的移动或调整。并不影响原有耳机的阻抗和使用。

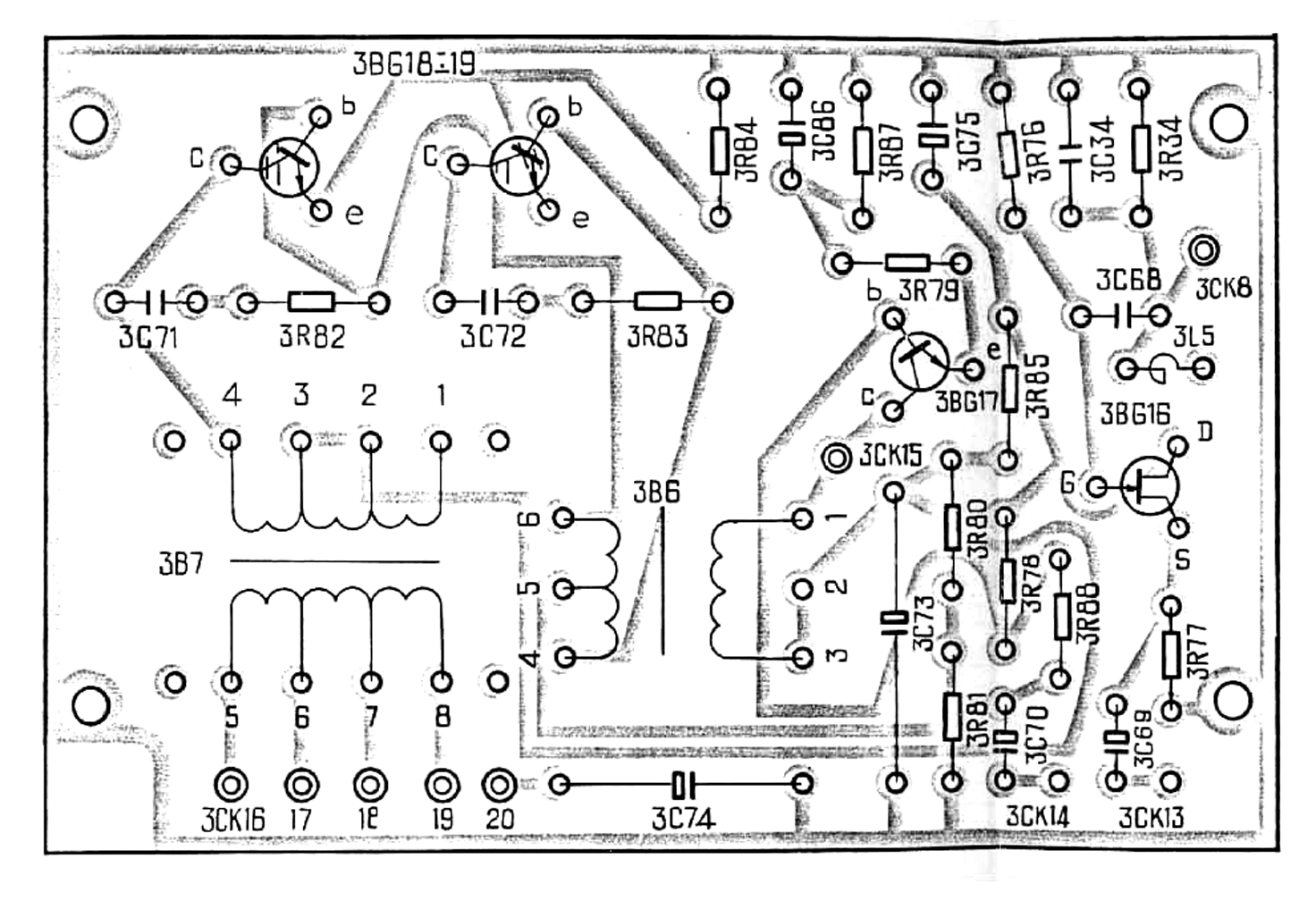

TDA-7052傻瓜功放接线图
77型接收机的低放原理图
77型接收机的低放线路板图
一、按照说明书推荐的方法，采用第一种方法调整后频率的最小误差为1.5千赫以内；
二、频率是否可以精确到1千赫呢?以77机为例，已知机器投影到前面板的刻度间隔最小为5千赫。前面板上有一个有机玻璃，当中有一竖线，这就是视觉基准。那么当您把前面板的中心刻线左右各按照1毫米间隔分5格，每个内在一分为二。即模仿普通塑料直尺的刻度法，安装好使用，您会发现，新的刻度基本将原来的最小分档等分了5格（实际等分了10格）。您可以粗略地认为实现了最小500赫兹或稍准确地实现了1千赫的等分。
提示：前面板观察窗上的刻度板是有机玻璃的，它的右边有一个微电珠，刻度正是利用有机玻璃的折射产生了黄色的刻度线。建议使用美工刀刻，每一刻线不要重复划，以免刻度模糊。如果您划错了，您可以另外配一块有机玻璃，这也不会对机器造成任何伤害。
另外，如果您不相信本机内的频率校准，您也可以在5、10、15兆赫兹与我国的标准频率发播台对准频率。
以下为示意图：
未改制前

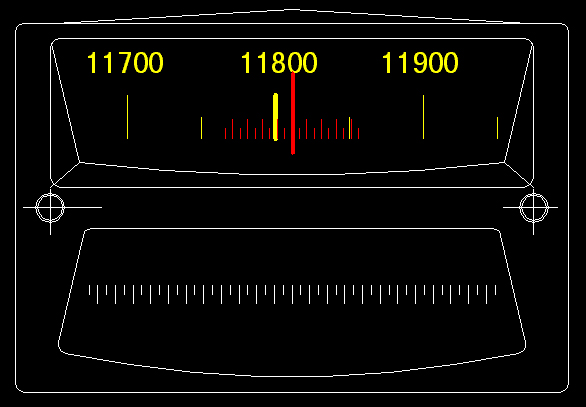

下图窗口中的红色刻度是需要摩机的部分。由前面板的投影有机玻璃按照普通毫米尺的规格，用美工刀刻划。注意不要重复刻，以免刻度模糊。
改制后，当前显示为11800千赫
改制后，当前显示为11801千赫
改制后，当前显示为11707千赫
所谓“给77-A增加S表功能”，并非指重新制作硬件给77机安装。而是给原有的指示表增加一些刻度，可以近似地表示接收信号的强度。需要强调的是，接收的条件如下：
工作种类：“报”；
通带宽度：±1.7KHz；
自动增益时间常数：1s；
高放增益：满刻度（即5点种位置）；
中放增益：满刻度（即5点种位置）；
天线衰减：0dB
使用较长天线，一般约8米以上。
我一般较多在上述条件下接收业余无线电信号，类似的天线，跟我的ICOM IC-706成品机相比较，得出下列经验，如图：
77-A接收机简易S表示意图（图示黄色部分为原有刻度）
可以看到，在图示兰线位置，机调机默认的当前位置。通常情况下，这个位置的信号，用同样的接收机可以得到58—59的信号。当然，在没有信号的时候，背景噪声也在这个位置。我不知道是本机的噪声还是天波的干扰噪声。不过，在深夜，2、3点种的时候，尽管我按照前述接收条件接收，表头远在1/4刻度以下。
粗略地讲，由于使用接收天线并不严格，所以，天线的效往往较低。除非您有发射机，在一已知频率上，使用发射机和天线调整器把天线、馈线等系统的特性阻抗调到50欧姆与发射机匹配，可以用成品发射机来校准本表（根据天线等效原理）。但是，77型接收机的特性阻抗是75欧姆的，所以只能是个大概数字。
我观察过两种机器的对比情况，根据一般情况，将S表等于9的基准定在如图1/2和1/4之间。至于1/2为S表等于9+30分贝的依据，是根据广播电台信号在SSB接收状态下确定的。
关于S值等于9+60分贝的确定依据，是接收一个非常非常强的广播信号，把AGC（自动增益）时间常数开在“断”位置，高、中放在最大位置、通带宽度为±3.2KHz时确定的。一般业余无线电收发机的S表最大刻度即为9+60dB。
综合上述情况，可以看出两点：一、77型接收机的简易S表刻度的确定是主观确定的，设定的依据是根据其他成品接收机的S表以及同样状态下确定的；二、该简易S表刻度的确定，应以最常使用状态为基本状态，否则误差太大。
关于表头的制作，可以拆下表头，取出底版的印刷纸，在原有的弧线上取三点，找出圆心，重新画出圆和刻度。原刻度只有四分，为简便起见，采用角平分线等分每格，然后依次做刻度。重新装入表头即可。
最后维护时间：2002年8月13日
