最近BG5EHX他们做天线方向性测量，用变功率的方法测试756PRO3的S表，发现PRO3是3dB一个S，和S表的标准6dB相差很大，这促使我去考虑K3的S表问题，K3说明书上说S表按缺省的数值设置就可以了，基本上是准确的，但是我心里一直有个疑问，为什么同样地方同样天线，总是PRO3显示的噪声比K3小很多，我必须查清楚到底谁是对的。如果不对他们之间应该如何对应。
因为我的K3 AGC参数是我调整过的，比赛中有人很喜欢我这套设置参数，也有人经常问应该如何调整，聊天中试图用文字方法去说明问题，结果很难让人理解，后来画了一张图去解释这个问题，就清楚多了，正好找到网上一篇文章，有很多实测数据图表，感觉很好，顺便拿来写下这篇文章。
1 K3的S表
经过阅读两个机器的相关资料，发现ICOM的很多机器S表在9以下的时候的确是3dB一个S，而K3则是严格按照6dB的标准来设定的，S9的数值相对都是正确的的，按照开前放50μV输入信号来标定，对于PRO3来讲，它显示S1的时候，实际上比S9少24dB，而这时候K3应该显示S5!!!
差别太大了，ICOM给人的误导太厉害了。

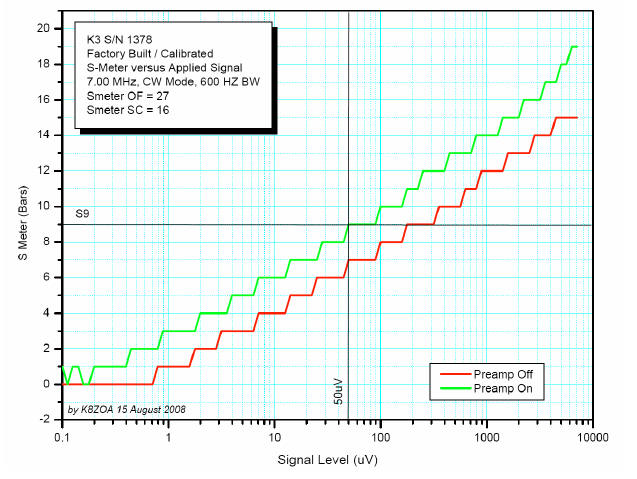

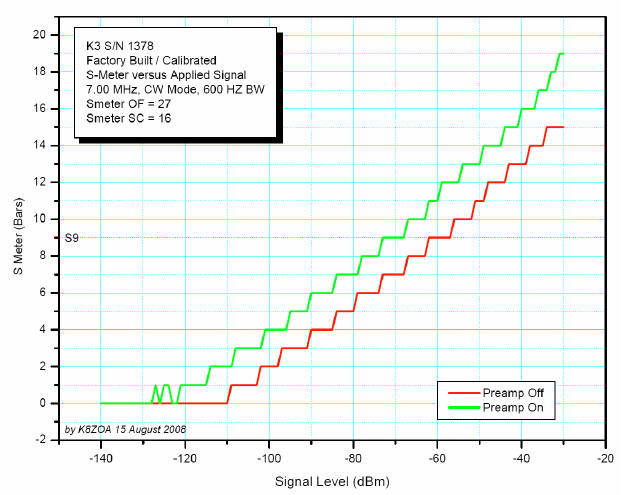

下图所示是K3 S值和信号幅度的实测对应关系：
从图表中可见K3的S表是相对比较准的，不过K3的S表最好还是自己校准一下比较好，尤其是改变过AGC等设置之后，原始缺省数字就未必准确，标定步骤如下：
-
选择任意一个波段，推荐用中间的波段，比如7兆，14兆，用CW或SSB模式。
-
关闭S表的峰值保持功能，打开前放，关闭ATT，或者在菜单栏选ABS模式，这时候则要关闭前放。
-
用信号发生器发送一个50μV的选定波段的信号，用示波器测量信号幅度，
-
如果信号发生器信号幅度不够小，建议先测量一个大信号，然后经过适当的衰减器送给电台的天线端。
-
调节收发信机的vfo旋钮，使信号最大，调整菜单里的Smeter
OF，让S表显示等于9。
-
改变输入信号到1μV（例如：信号发生器输出1mv，用示波器确认，然后经过1000倍衰减器输出）。
-
调节收发信机的vfo旋钮，使信号最大，调整菜单里的Smeter
SC，让S表显示在2-3之间跳动。
2 K3的AGC
大多数收发信机的AGC参数是不能改动的，而K3却提供了最大程度的自定义AGC参数，这使得K3可以被调校成听
感完全不同的两台机器，AGC参数实际上也是个众口难调的参数，所以K3此举是明智的，不过要调整AGC参数，必须先搞清楚参数的意义，平时接触的ham中，能很好理解AGC曲线的人并不太多，所以把这些名词拿来说一说也是件有意义的事情。
上图是K3 AGC缺省设置的AGC曲线，纵轴是音频信号幅度的dBv值，横轴是射频输入的幅值，单位是dBm。AGC曲线大约分成4段第一段是接近机器本地噪音的-130dBm以下的信号，这部分基本没有放大，大于-130dBm到THR定义的门限之前，信号基本上是全放大倍数放大，所谓的1:1斜率，在大于THR（门限）到-50dBm上下的地方是由SLP（斜率）控制的放大倍数，这时候音量大小和输入射频信号的幅度比例关系减小，而大约在-50dBm以上的部分趋于平缓，这部分斜率是由K3的硬件决定的，不能改变。
上图表示的是K3 SLP参数是12的时候，改变THR的值，所对应的不同实测曲线，显示了不同THR对应于不同的AGC起控点，换句话说当射频信号大于THR后，AGC开始明显压缩信号，使不同输入幅度的信号听感差别减小，这些起控点大约分布在-120到-100dBm之间，也就是说可以选择从S1-S3的范围开始起控。

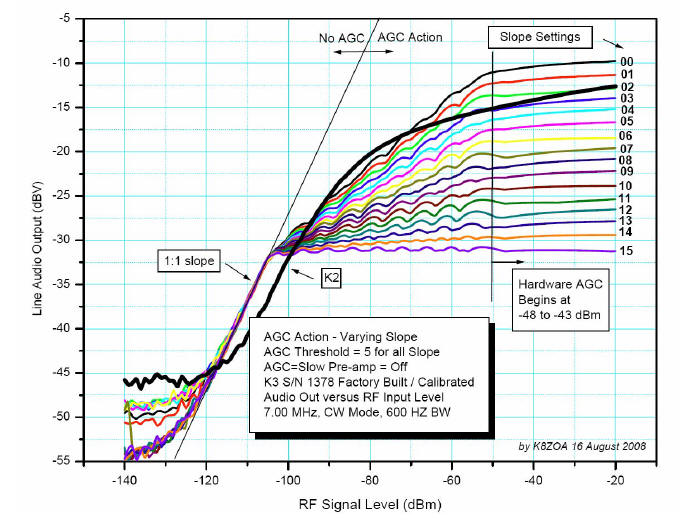

这种图表达的是在THR=5的时候，不同SLP(斜率)设置的差别，可以看到SLP大了以后整个音频范围被压缩得比较窄，尤其是SLP=15时，在THR以后的声音基本上没啥差别（S3和S9+60听起来是一样响的），这时候不利于区分大信号的pileup，但是对小信号的放大比较有利。而反过来SLP选择比较小的时候，对大信号pileup区分度比较好，小信号则信噪比提高比较少。SLP的选择基本上是看你目的是处理小信号还是大信号为主。折中的选择我认为是5-8的样子，比较兼顾大小信号，但是这时候大小音量动态很大，有时候耳朵会吃不消。至于大于9+20的信号，K3的硬件基本限定了很小的放大量，甚至不放大，这种强度的信号我们平时能遇到的几率比较小，K3硬件AGC这样的设置是合理的。
K3的缺省设置是THR=5，SLP=12，这种设置偏向于小信号的收听，S2-S7的信号有一定区分度，S8以后区分度就比较小了。一般来讲，如果本地噪音比较大，那么我们可以选择大一点THR设置，这样我们可以把音量调小一点，而SLP则用小一点的数值，一方面让噪声以下的信号减小放大量（实际上是减小噪声音量），另一方面把下面压缩的空间留给上面多用一点，使得中等强度的信号有更好的区分度，建议用SLP=2-4的设置。
除了THR和SLP的设置之外，另外还有几个次要一点的参数，这里只解释一下他们的用途，而不去展开调整的方法的建议。图中上半部分是实际输入信号，这个信号模拟了信号由大变小，然后变回原来大小的状态，下半部分显示的AGC的实际响应后的对音频输出的影响。我们知道AGC通常设计为慢落快起的时间响应曲线，慢落的的第一部分就是AGC-HOLD，这个部分不做任何信号改变，只是简单延时，缺省值是0，没有延时。
而接下来一段弯曲的部分就是由AGC DCY定义的起控衰减曲线，可以选择软和硬两种，而整个衰减周期长度则由AGC-F或AGC-S来定义，AGC-F定的是AGC-fast时的响应速度，缺省120，数字越大也快，同样AGC-S定的是AGC-SLOW时的响应速度，缺省值是20，也是数值越大越快。
最后一段的时间定义的是AGC从小信号恢复到大信号时的响应速度，为了适应快起的需要，这个时间被调得比较短，而且不能人为改动。
注：本文插图来自K8ZOA的文章 Elecraft K3 Transceiver AGC Parameters and S-Meter
Calibration

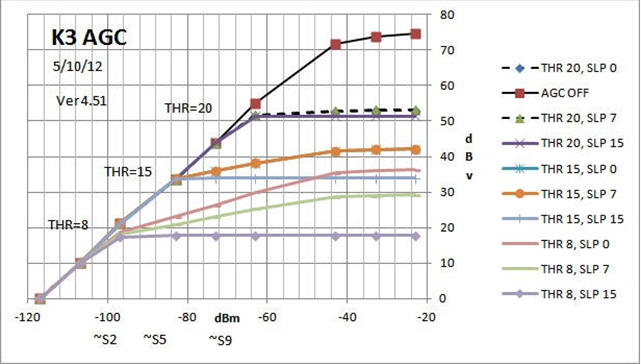

补充一张KE7X的K3 AGC表，这张表对实用设置比较直观，供参考：
 |
