全通滤波器(移相器)

Copyright BA4ALC/BA5CW

 (1)1阶定阻电路 图(a)所示的格形网络实现了1阶全通传递函数。此网络也是定阻型的,这就是说,输人阻抗在整个频带内为常数值R。定阻网络可以级联起来而不相互影响,以致总延迟曲线能由各个单独的延迟相加而得到。格形网络有一个等价的不平衡形式,如图(b)所示。其设计公式为:

  式中,R是期望的阻抗;0是实数极-零点坐标。相移和延迟特性由上式确定。

  图(b)所示电路需要一个磁耦合系数K=1、具有中心抽头的电感

1阶LC均衡

  图1 1阶LC均衡

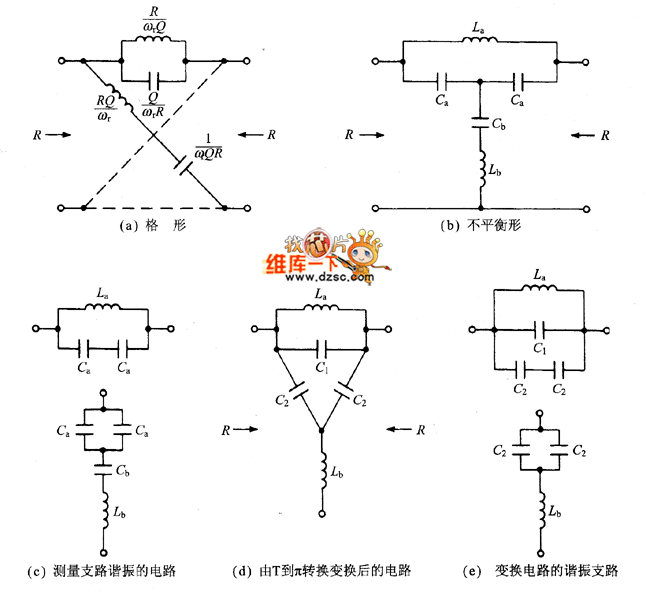

  (2)2阶定阻电路 具有定阻性质的2阶全通格形网络如图2(a)所示。该电路可以转换成图2(b)所示的不平衡桥T形电路。各元件由下列公式计算:

  为了调谐和测试电路,通过将并联支路开路、将桥路或串联支路短路,将电路分解成并联和串联电路,如图2(c)所示。两个电路都在ωr处谐振。

  这种转换可以用于图2(b)所示电路的T形电容器,以减小电容量。最终的电路如图2(d)所示。电容C1和C2由下式计算:

  通过将并联支路开路,然后将桥路串联支路短路,这样就得到了如图2(e)所示的串联和并联谐振电路。两个电路都在ωr处谐振。


  对式(7.20)细致地加以考察,如果Q(1,则Cb将为负数(如果Q=1,Cb可用短路代替)。这样,图2所示的电路只能用于Q值大于1的情况。幸运的是,这种要求在绝大多数情况下均可满足。
