4,BA5CW ALL ASIA CW 单人全波周末我们上班,下班的时候同事们早早走了,我打开办公室的IC7000,听到都是比赛台,心想玩个几小时吧,结果受不住手从16:40开始到3点20,10个多小时,饭也没吃。
天线:CG100天调,7.5m鱼竿
QTH:在我厂房两楼顶

第一天下班之后做了11个小时的20m单波段
第一天的11个小时,本来结束了就算了,周日仍然在办公室,下午1半开始又干了3个小时,20m到了600多个qso了,闲得很,看看hellocq,在上海dx群里聊聊比赛,结果到下午4点多受不了诱惑,又去了15m,心想反正是玩,全波段又如何单波段又如何,15m果然很爽,第一小时就是100qso,没多长时间,15m接近300了,天还没黑,看看40m怎么样,一看发现杯具了,40mSSB的噪声是S9+,cw放100hz滤波器还超过S5,试着摆个摊吧,连日本台都是听不清的,心就凉了,全波段变成双波段了。

如果从正式比赛的角度来看,这次犯了不少错误,没有准备,仓促上阵,几年不参加比赛,规则都忘了,不知道AA是不分有辅助和无辅助的,整个比赛没有用cluster辅助,吃亏了。本来准备玩单波段,临时架设的天线,40m噪声大,事先没有心理准备,在条件不够的状态下玩了多波段,而且可以比赛的时间又不够充分,影响最终得分。

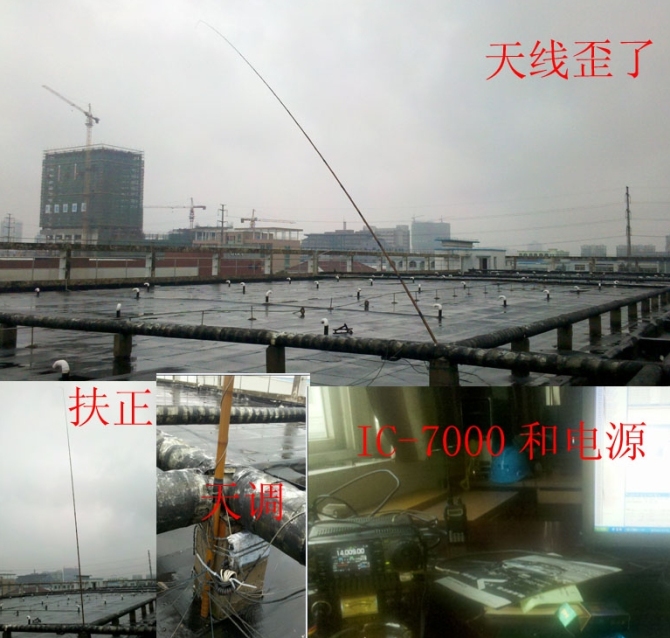

手机拍的照片,光线不好,不清楚,只为留个纪念
从玩玩的角度来讲,成绩还算不错,低功率,不到一半时间,鱼竿天调,能到这个份上已经是很满意的成绩了,估计拿个LA第一不成问题。传播很给力,尤其是刚从sunspot低谷走出来之后,低功率,简陋条件的参赛者的春天又回来了。20m可以整天开通,如果不是为了系数,可以放弃晚上的低波段,15m开通时间也很长,到晚上10点多还有,可惜我两天的上午都没参赛,没有累积到最近白天传播的经验。近几年都在B5A,BY5CD等大台比赛,一下子回到这么简陋的条件下,并没有不适应,还是觉得大台对自己的比赛经验的锻炼,或者说比赛设计思路的锻炼还是非常有用的,如果是3-5年前,我估计给我完整的48小时和一副tribander,我未必能超过现在的这个成绩。

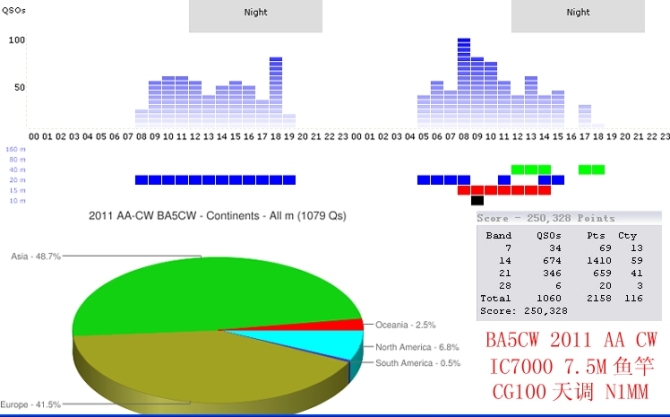

通联速度最快的时段反生在第二天下午4点15分转15m之后
AA 比赛是个以我们为中心的比赛,所有外洲的台都指向你,摆摊的竞争也明显小于CQWW和wpx,非常有利于传统意义上的亚洲小台参赛,对于没有大台环境可以锻炼的ham来讲是个很好的机会。但是按照以往的经验,千万别把AA的策略移植到其他大比赛中去,尤其是CQWW,小功率在没有八木天线的情况下,摆摊是很难立足的,即使勉强立足,在远地听起来你是被埋没在一堆大信号中,摆摊效率很低,扫地加在EU NA传播不好的波段对JA摆摊是小台得分的基本办法,传播的时段也不一样,季节的差别,加上EU、NA有其他更好的通联方向选择,我们就会感觉传播变“差”了。

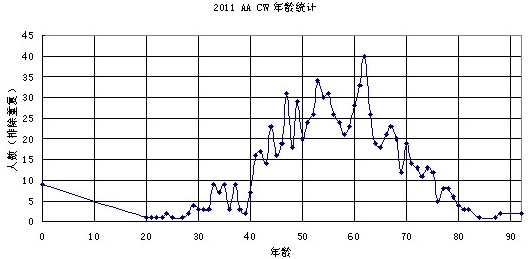

AA 比赛统计参赛者年龄是个有趣的事
结果:#1 中国

5, IARU HF @B5HQ

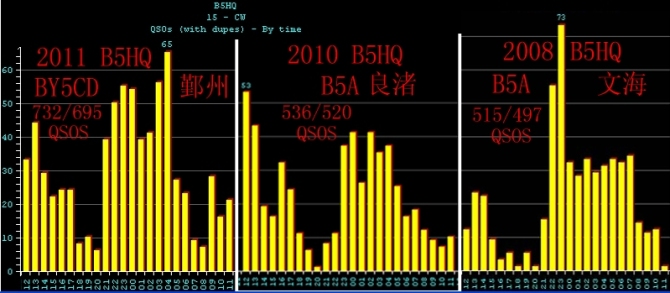

B5HQ 15CW rate
时间:2011.7.9 12:00z-2011.7.10 12:00z
地点:BY5CD 鄞州中学集体台
设备:FT-2000,HF2000DX
天线:PNV515*2
比赛软件: WINTEST HQ版

按NQ大佬的说法,今年是最后一次为CRSA卖命了。这里可以有两种理解,一个是明年BY在IARU成员注册将不再是CRSA了;另外一层意思是,多年来为BXHQ卖命,是不是该休息一下了。当然这就是想想而已,当CRAC第一次组队BXHQ参赛,你能说不支持吗?
好在我们一直只承担15mCW一个波段,费不了太大力,只是有感于两年来浙江的OP逐渐出现审美疲劳,都不愿意参加这类比赛了。今年B5HQ又回到宁波,想来想去只有BA5FB和BA5AB两位能顶住这个比赛,BA5FB第二天一早出差,早上6点就离开了,8点开始BA5AB赶过来,好歹保证了大部分时间有2个op,至少做到不至于接个电话都困难。
从速率图表对比来看,今年和去年在B5A的情况很类似,SFI没有能维持前段时间的100上下,而是回到了一个相对较低的85的位置,这对于15m在江浙一带的来讲是件痛苦的事情,这将意味着北美没有开通,欧洲只能靠东欧了,QSO总数多少就看JA给不给力了,历史证明了JA在这种比赛里对BxHQ台是不会很给力的。
今年完成了732个(695个不重复)QSO,是我们在整个太阳周期低谷时段的最好一次,我在接任务的时候心里想是要超过1000的,但是比赛开始前看了一下传播指数,就知道麻烦了。比赛开局,本来应该有个JA小高潮的,但这次没有如约而来,有点失望,后面的东欧开通,是正常的表现,参加次数多了,经验也积累了一些,知道这一直要延续到凌晨2点,之后到早上6点前就是一段痛苦的时候了。第二天早晨就看NA帮不帮忙了,实际情况是,整个比赛NA屈指可数,总算还能抓到几个系数,没有吃白果。当没有NA没有EU的时候,JA没有太多选择,也会眷顾一下我们,早上就靠JA的qso辅以oc来撑市面了。从中午开始我就用HAMcap关注我担心的欧洲开通情况,预测是让人失望的,实际也没有带来任何惊喜,预测还显示此时JA属于半越距状态,很好的OC传播但很少的OC参赛台更使比赛后期雪上加霜,尤其是看见深圳的兄弟SSB台在下午3点以后大开欧洲,在log中看见B7HQ的西欧台接连不断,我口水流了一地,这个情况直到7点半我们这里才有所好转,我们的东欧最后还是开通了,沉寂了近4个小时的波段一度让我怀疑是不是天线坏了,最后半个小时实在太短,最后连700整数关还差5个。
这种传播下其实有这个成绩算可以了,这还是得益于BY5CD的天线比较好,这两幅堆叠起来的天线有点可惜了,下面这副固定方向的天线对着传播不好的欧洲是种无奈,IARU比赛我更希望这副低位置的天线固定对JA,这样可以让上面这根更自由一下。
另外值得一提的是NQ老大想出的奖励国内ham通联的措施,还是吸引了不少勇夫,对SSB的支持更多一些,我们的15mcw也得到了一些BY电台的支持,60多个的数量相比其他几个BxHQ台来讲不算多,也许是15m在BY中间的位置,对南对北都容易越距的缘故,稍有点遗憾,如果按其他波段的情况看,我们应该可以得到超过100个by台的支持,这样的答卷就完美了。
6 BY5CD 2011 CQWW SSB M/S多人单机
呼号: BY5CD
地点: 宁波鄞州中学
操作员: OH7WV JE2LPC JH1TEB BD4HF BG4AHK BD6CR BD2VFR BA5BJ BA5FB BD5CHU BA4ALC
天线: 山寨CL20*2 EF510(BA7IO赞助), 山寨EF515*2,自制3el 15m,山寨CL20*2,山寨EF340(前后比小于6db),80M GP,自制PANNENT接收天线
电台: YAESU FT2000*2, ELECRAFT K3
功放: HF 2011DX-A*2, 2000DX
附件: Sixpak 6*2天线切换开关,ICE BPF419B带通滤波器×3,stackmatch堆叠控制器×4,旋转器...

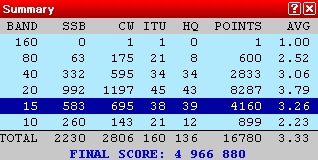

统计数据:各操作员主叫和系数贡献,最高QSO速率,第一天和第二天通联情况统计,最终比赛得分,各洲QSO数量分布统计

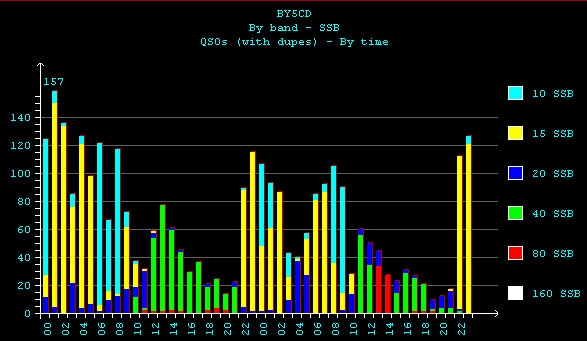

通联速率统计图

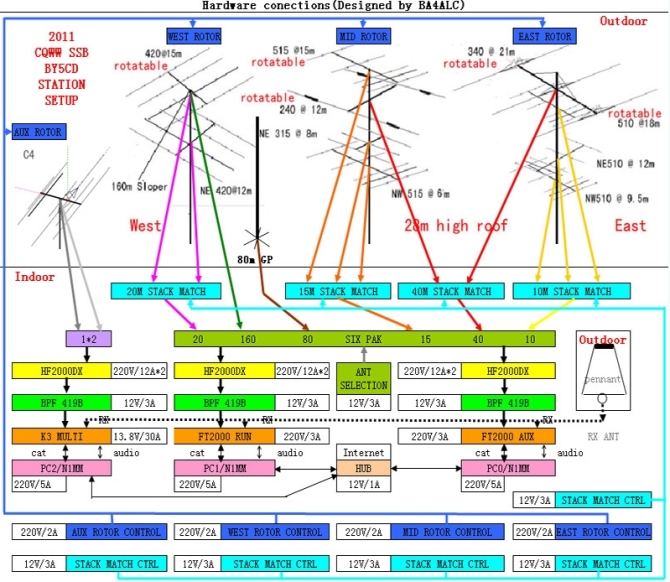

系统连接示意图
BY5CD今年是发展的重要一年,我投入了很大精力去设计和参加BY5CD今年CQWPX SSB、CW、CQWW SSB和月底即将举行的CQWW CW四次重大比赛,我们的目标是打破这四个M/S(多人单机)BY纪录录,前两个基本完成了任务,这后两个都是B7P创造的硬骨头,我们没有把握,但我们必须努力去做。和我一样连续参加了BY5CD这次比赛的还有OH7WV和JE2LPC,他们都是值得我学习的操作员,很荣幸能够一起战斗了这么多次,虽然这次冲击记录差了30万分,如果考虑扣实际和原纪录差距大约是60万分,大约相差20%,略有点遗憾,希望这个月底还可以和这些已经开始熟悉了的操作员一起努力,再啃一次B7P留下的硬骨头——比SSB纪录更难破一些的CW纪录。
十分佩服BY5CD的指导老师BD5CHU的激情,每次都要准备一个大的天线工程,每次都把天线彻底上上下下不止一次,尽力实现比赛规划中的配置,但这次很遗憾,几经努力仍然没有调好那付仿EF340,最后总算有了6dB的前后比,比DP(偶及天线)好了一点,但在实战中仍然对我们晚上的QSO速率影响很大,我已经经历了很多次这样的状态了,除了在08年文海中学参加B5A那次的EF340,我和BA5FB完成了1200个40m QSO,其他几次使用EF340,都无法维持对欧洲的主叫,40米波段对我们所处中纬度的位置,即便像今年这样太阳活动开始活跃,到了晚上仍然是我们的主力波段,原来还寄希望于20m能开通得晚一点,但是传播没能让我们如愿。而作为40米波段补充的80米波段,S9+20dB的噪声,使80m彻底成了鸡肋,事后OH7WV通过他芬兰的朋友得知我们的80米在欧洲引起了巨大的Pileup(堆叠),但我们却听不到,因此,由于低波段的弱势,不仅损失了QSO数量,而且系数比预计少了许多,这三个波段损失的系数有40个左右,QSO数损失近至少7-800个,这也是没有完成预定目标的主要原因。
这次大部分竞赛台,在10米波段上倾注了大量时间,大多南方台,10米QSO数量是各波段最多的,我们发布了成绩之后,收到了关于BY5CD 10米QSO数偏少的质疑,但我仍然觉得我们的选择没有错,我们做的是M/S,和M/M(多人多机)以及M/2(多人双机)组不一样,我们只能有一个主叫波段,对我们来讲15米波段的传播更可靠,我们按计划选定主攻15米并没有错,从我们附近地区同样参加M/S组的团队得分情况来看,我们是比较另类,但是我们的15米波段的确比他们任何一个台的10米波段都多,而且我们的10米波段的QSO数量并不是非常少,在10米得分最高的时段,我们还是把握了10米的传播,做到了相应的系数,并且每个QSO平均分达到2.66。其实另外一个原因就是,当大家都在10米波段上主叫的时候,我们在15米波段上就会显得更“稀有”,间接增加了QSO的几率。
这次我们BY5CD第一次在M/S比赛中既设立了系数台,又设立了辅助台,系数台完成的任务应该算合格,但还有点潜力可以挖,辅助台的运作不是很好,由于是第一次,主叫台采用辅助台送来的信息的比率不高,主要是大家还不熟悉这样的操作,最敬佩的是我们的大麦霸OH7WV,不愧是顶尖高手,他不但能及时注意到辅助台送来的信息,而且还在速率低的时候使用SO2V(单人双VFO)的方式增加主叫台的QSO数量,在这主叫台最需要辅助台帮助的时段,我们却让他自己去做了。另外也只有OH7WV能在主叫的时候主动预约系数,但总共只有三次是成功的,这方面是我们其他操作员需要好好学习,好好练习的地方。
硬件上,我们的室内部分的配置已经相当不错了,天线不管质量好坏,从选择余地来讲,还是比其他台奢侈,但是堆叠天线的使用,如何熟练控制方向和仰角,我们还是菜鸟,没有充分利用好现有条件,这也需要经验的积累。
软件上还是N1MM,这次DXCC和ZN系数的bug,有点搞笑,似乎N1MM不应该在这么重要的比赛上出太明显的错误,而且他们错的不仅是名称,实际累计的位置也出错了,又不知什么时候,会自己把累计系数有自己纠正回来,然后循环往复,让我都不敢相信上面的系数数字了。另外N1MM对于多人比赛的文档显得不够,我们辅助台的运作基本要靠软件传递,但传递有时候能成功,有时候又不行,我们不知道什么是正确的操作,本来准备比赛前好好测试一下的,但是我直到比赛前一天才从北京出差回来,搞其他的调试就让我比赛前一夜没睡,根本没时间充分摸索“ALT+I”的用法,看来以后还是依靠BANDMAP传递比较现实。
这次我们虽然没有破纪录,但是370多万分的成绩,几乎和参加多人双机组别的B1Z持平,这已经是很不错的成绩了,我们的努力没有白费,我们在11月底的CQWW CW比赛中将继续努力,再一次冲击BY纪录。
结果:#1 中国,#12 亚洲

7 BY5CD 2011 CQWW CW M/S多人单机
一
背景资料
地点:宁波鄞州中学
时间:2011.11.26-2011.11.27 48小时
领队:BD5CHU
操作员:OH7WV BA4ALC JE2LPC BA5FB BA5AB

BY5CD主力操作员

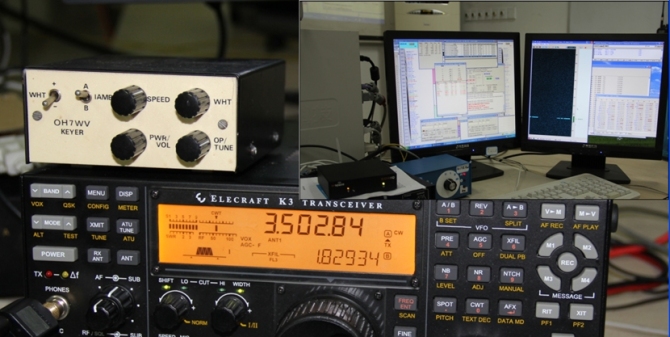

收发信设备:
Elecraft K3 2台
Easy SDR 2台
SDR-IQ 1台
HF2011DX-A 2台 HF2000DX一台
BY5CD的电台室
主要附件:
STACKMATCH
堆叠控制器4台
SIXPAK 6*2天线切换器一台
ICE 419B
集成带通滤波器3台
天线:
10m:CL10带旋转+欧洲方向CL10+北美方向EF510
15m:EF515带旋转+欧洲方向EF515+北美方向DIY315
20m:CL20带旋转+北美方向CL20
40m:BD4CB 40m Moxon带旋转
80m:DIY GP
160m:Sloper
辅助台天线:C4s
接收天线
北美方向Beverage+欧洲方向Beverage
BY5CD的天线阵
二 比赛数据分析
波段 |
QSO数 |
CQ分区 |
DX国家 |
系数和 |
得分 |
每QSO得分 |
160米 |
10 |
8 |
9 |
17 |
13 |
1.30 |
80米 |
86 |
21 |
50 |
71 |
176 |
2.05 |
40米 |
1590 |
31 |
97 |
128 |
4066 |
2.56 |
20米 |
354 |
32 |
94 |
126 |
796 |
2.25 |
15米 |
902 |
35 |
110 |
145 |
2162 |
2.40 |
10米 |
554 |
31 |
98 |
129 |
1511 |
2.73 |
共计 |
3496 |
158 |
458 |
616 |
8724 |
2.50 |
总分 |
5,373,984 |
比赛得分
经过48小时的奋战,BY5CD最终完成了3566个QSO,去除重复,净QSO数量3496个,以537万的成绩打破了去年B7P创造的CQWW单人多机组BY记录,比原有成绩提高了100多万分,取得了可喜的成绩,这是在今年业余无线电四大比赛(CQ WPXSSB和CW,CQWW SSB和CW)中,BY5CD第三次打破多人单机记录,唯有CQWWSSB比赛稍低于原有BY记录,对BY5CD团队是个巨大的鼓舞, 也是对鄞州中学的业余电台工作成绩最有说服力的肯定。
BY5CD 各大洲通联比例
从基本数据看,比赛中对欧洲的通联占了47%,美洲占23%,获得了大量的3分台,而亚洲的1分台通联仅占25%,比以往的通联区域更加合理,平均每个QSO得分高达2.5分,是一个比较“好看”的数据。CQ分区系数和DXCC系数总和达到了616个,也是一个十分难得的数据,但同样打破了原有记录的第二名江苏DX俱乐部竞赛台B4R总分虽然比我们低70万分,但是系数却分达到了622,比我们做得更好,值得我们学习,同时在这里再次祝贺他们。
在通联速率上我们整个48小时比较平均,超过120QSO/小时的只有2次,不算多,但是也不像以往的比赛,有特别明显的低谷,这主要得益于40m波段晚间的有效工作,改变里以为晚上“无所事事”的局面,而且第一天和第二天的QSO数量也大致相当,从而保证了比赛的基本QSO数量。

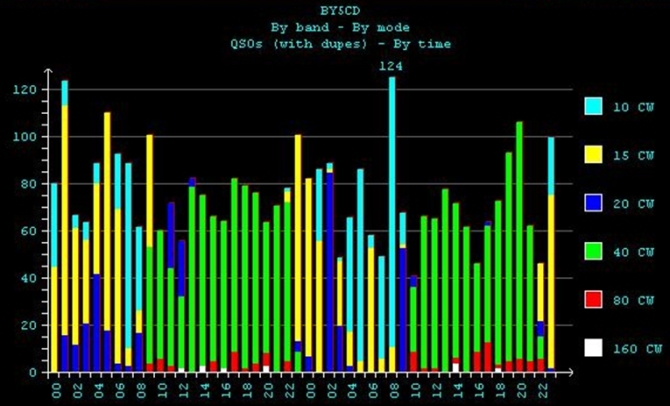

BY5CD 通联速率
从比赛策略来讲,根据传播数据的分析和预测,我们比赛的计划是白天以15m为主,20m和10m作为补充波段,晚上以40m为主,如果40mQSO速率太低,可以考虑用80m和160m补充。实际操作中,我们在两天的UTC0000前后半小时时段前后做了北美的10m波段,接下来整个上午都是做北美的15m波段,保证了比较高的QSO峰值,而在午后时段,我们两天分别做了一段20m,以解决高波段欧洲没有完全开通时的空缺,到了下午我们第一天主要做15m波段,第二天15m波段QSO速率略有降低,我们改变策略,主攻10m。应该说白天的传播是不错的,20、15、10m三个波段都开通远地,很多时候欧洲和北美重叠,这在前几年的比赛中很少见,我们最终给予15m更多一点的时间,事实上被证明是正确的。
这次比赛真正的策略亮点在40m波段,在久违的高波段低谷之后,大家都会对高波段尤其是10m波段很向往,尽量多通一些10m台,而我们分析了传播数据,在11月底的我国中部地区,高波段到天黑了传播就急剧下降,为了保持比较高的QSO速率,应该尽早切换到40m工作,我们下午5点半开始切换波段、第一天直接到40m,第二天考虑到20mQSO数量问题,经过1个小时20m后过度到40m,这次比赛运气好,40m传播很给力,加上天线也给力,欧洲和北美很大一段时间重叠,QSO效率比较好,而且平均每个QSO 2.56分的得分率也有点匪夷所思,比15m的平均2.4分还高,以往如果这个数字能到2我们就很高兴了。
80m和160m的QSO效率是很难和40m抗衡的,除非40m没有台可叫,我们才会启用80m和160m主叫,这次比赛我们虽然用了BEVERAGE做低波段接收,80m和160m肯定比以前有改善,但我们仍然只花了半个小时在这两个波段上主叫,这是比赛策略的要求,目的是为了获得几个基本系数,完成之后很快回到40m上了。
三 建设一个“超级大台”

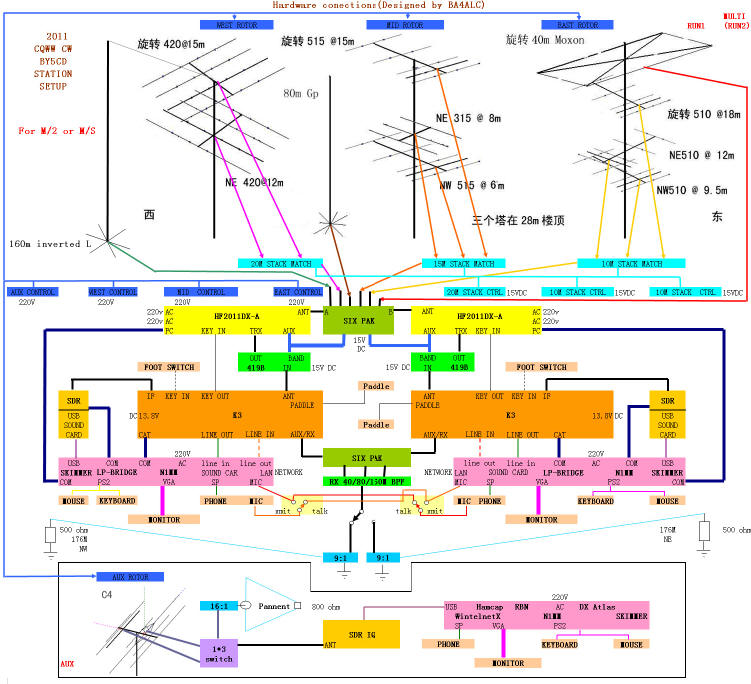

BY5CDM/S M2竞赛台设计图
K1TTT写过一本著名的书《BuildingA Supper Station》,每每看见这个,总在想,我们BY ham什么时候也可以有我们自己的“超级大台”啊,BY5CD给了我一个实现初步愿望的机会,在有限的条件下,建立一个M/S(多人单机)为主,兼顾M2(多人双机)有一定水平的竞赛台,就是这一年来的重点任务了。反复设计和修改方案,到2011 CQWW CW之前大致定型了,以后也可以像K1TTT那样不断长大,成为一个真正的超级大台。
天线思路:我们需要一套可以让操作员有多种选择,快速切换的天线系统,高波段我们首先需要做到有北美和欧洲两个固定方向的天线,在顶端再加一副可以自由旋转的天线,这样,在欧洲和北美我们能形成堆叠,而且在做欧洲的时候,如果有北美和日本台,我们也能快速切换到那个方向,反之亦然。操作员可以通过堆叠控制器(stackmatch)控制天线的辐射仰角,也可以控制天线的水平覆盖面。在10m和15m波段我们做到了,但是20m波段由于塔不够高,我们只能做到水平覆盖,垂直堆叠我们仍然有困难,希望明年能够升高20m塔,实现最初的目标。40m原定设计两副八木天线,可以像20m现在这样覆盖欧洲和北美,但是由于地方限制,我们目前只能做到用一副旋转MOXON,非主要方向靠beverage兼顾一下。80m和160m考虑的是全向发射天线,靠欧洲和北美方向的两条Beverage接收天线主打,用一根Pannet覆盖南面电台的接收。

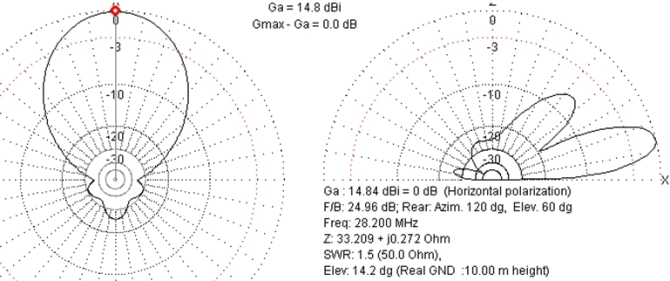

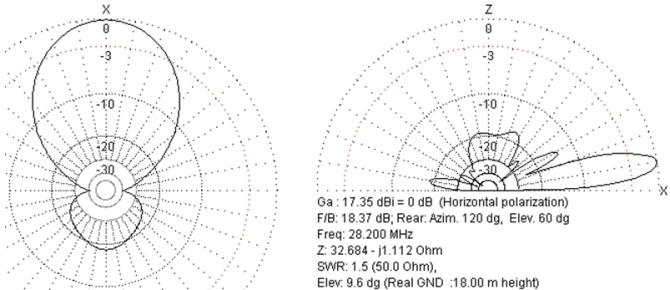

天线性能示例——10m顶层天线,主力天线

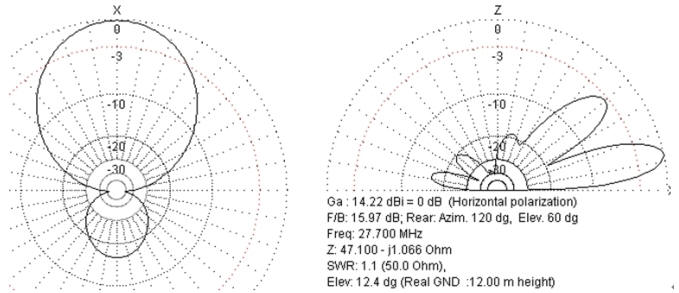

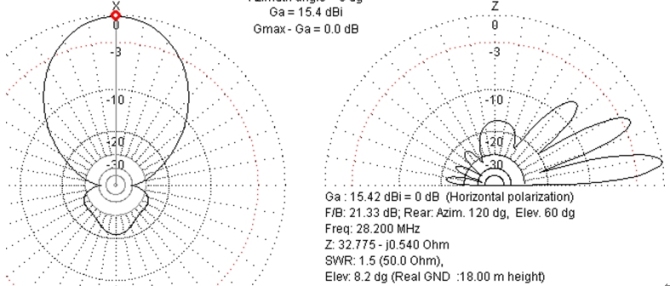

天线性能示例——10m欧洲方向天线,和主天线高度差8米,增益降低0.6dB
天线性能示例——10m北美方向天线,和主天线高度差6m,增益降低1.2dB
天线性能示例——10m欧洲方向堆叠,仰角介于主副天线之间,增益增加1.9dB
天线性能示例——10m欧洲方向堆叠,仰角介于主副天线之间,增益增加1.8dB

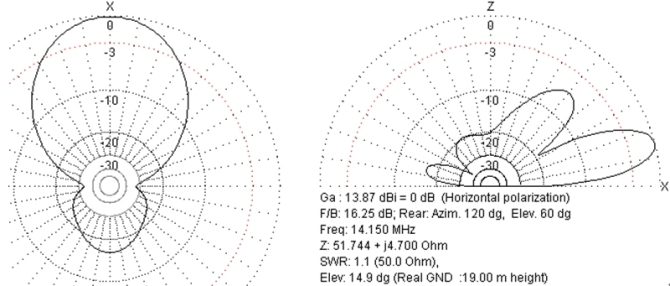

天线性能示例——20m主天线方向图
天线性能示例——20m水平方向双天线展宽覆盖范围,但增益减小3.9dB

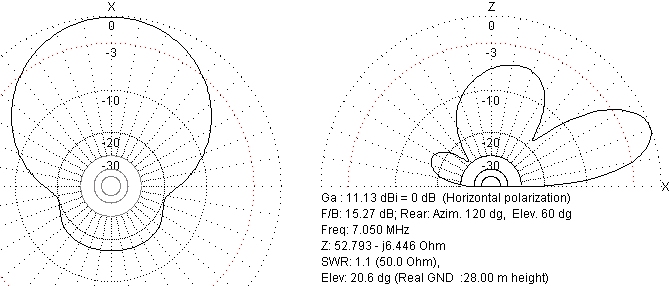

天线性能示例——为40m波段的好成绩立下汗马功劳的BD4CB MOXON
室内部分思路:两台ELCRAFT K3作为主收发信机,用串口获取收发信机的工作波段,配合自动功放,带通滤波器,2*6天线切换器,自动调节到我们所需要的波段(这次由于准备时间问题,我们没来得及走通这套自动切换系统)。接收天线通过低通滤波器把两条Beverage天线分成六个波段/方向,连接到两台K3的接收天线或辅助天线端口。两台K3通过串口分别连接到两台计算机,计算机通过LP-BRIDGE软件直接连接K3,并虚拟出额外的串口分配给比赛主软件N1MM和宽带CW解码软件CW-SKIMMER,K3的音频也用过计算机声卡然后输出给耳机,这样做的目的是我们可以在收听电台的同时利用声卡实现两个操作员之间的语音交互,以便于配合PASS(传递)QSO和分配发射优先级。
系数台同时监测三个波段
系数台和辅助台思路:上述硬件连接可以实现M2组的两个主叫台的功能,也可以作为M/S组的主叫台和系数台,这两台机器本身是等价的,我们可以任意命名。为了使辅助信息更丰富和自动化,我们在CW比赛中可以利用规则允许的CW-SKIMMER做辅助,我们供设置了3台SDR(软件无线电)接收机,其中两台是通过K3的IF(中频)输出口,用SDR配合SKIMMER软件监视本波段工作频率以为的其他电台,用一套C4S辅助天线接到第三台SDR上,监视第三波段的信息,CW-SKIMMER软件把所监视的波段上在CQ的电台的呼号SPOT(发送)到内部的CLUSTER服务器,我们采用WintelnetX软件作为混合CLUSTER服务器,它接收来着外网CLUSTER信息,也接收来自三台内部SDR的SPOT信息,混合以后发送到N1MM的BANDMAP上,我们可以通过特殊的识别符号,判断哪些是来着外部的,哪些是来着内部的SPOT信息,对于哪些内部来我们予以优先通联,因为这是我们肯定能收听到的电台,对提高效率很有用。上图所示的是晚上我们的主叫台在40m工作,而系数台一个操作员同时监视160m、80m和20m三个波段系数的实列。
对于SSB比赛来讲,没有CW-SKIMMER的辅助,这套系统就需要用第三个操作员去收听主叫和系数波段的电台,有选择地人工发送SPOT到内部CLUSTER网络,而接在K3上的SDR可以用来做频谱显示,为寻找QSO或者确定主叫频点提供依据。由于经费问题,我们这次用的三台SDR中两台是BA5SBA出品的EASY-SDR,另一台是进口的SDR-IQ,三台都发挥了应有的作用,解调效果的确是SDR-IQ好,EASY-SDR对于很弱的信号还有欠缺,需要配更好的声卡去解决这个问题。
RBN体系
RBN网络:所谓RBN是Reversed Beacon Network的缩写,是几年来随着SKIMMER的普及,发展而来的一个反向信标系统,和传统信标不一样,RBN信标的基础是你自己发出的信号,由世界各地的SKIMMER接收解调后反向发回到公共CLUSTER中,我们可以借此判断自己发出的信号能够到达哪些地方,信号强度如何,当然也可以增加自己被SPOT的概率,通常的SKIMMER系统有些滤波设置,尤其是比赛中,很多RBN台都选择只发送前面带有CQ的呼叫,所以作为参赛台主叫的时候,也需要改变一些呼叫方式,比如在主叫的时候不能过于省略,最好是用CQ BY5CD TEST这种格式。这个RBN系统目前的普及程度还不算太高,对于BY5CD来讲,仅仅用他来判断我们自身信号的强弱,部分代替传统的传播预测软件,判断主要开通方向,增强自己主叫的信心,当然我们也可以通过观察我们附近友台的RBN信息,知道他们的工作频率已经传播开通情况,为自己切换波段提供依据。
四 后记
BY5CD经过这一年来大踏步发展,已经成为一个国内竞赛大台,虽然他所处的地点电磁环境和城市里的其他个人台比没有什么优势,但是通过台站设置,引进国内外优秀操作员,在短期内取得了很大的进步,这离不开学校的支持,离不开电台指导老师BD5CHU的辛勤耕耘,在如此大型的台站建设中付出了大量的时间和体力脑力劳动,在此要感谢BA7IO、BD4FM、BD4CB、BA5BJ、BD5CDW等ham为BY5CD的建设提供赞助、垫付学校不足部分的经费、提供天线安装和其他硬件安装连接以及后勤支持等做的大量工作,BY5CD的成长也离不开很多优秀OP的支持,其中外籍OH7WV、JE2LPC等几位操作员多次参加BY5CD的比赛,并提供有用的资料,传授宝贵经验,同时也要感谢为我们及时提供配件供应的ham,BA5SBA和BD4WV在我们比赛之前用最快速度给我们发来了SDR,BG7JAA功放的及时供货和升级维护,保证了比赛顺利进行,感谢BA7NQ在比赛中给予我们的鼓励,要感谢的人实在太多,挂一漏万,在此就不一一列出了
BG5CGQ送来的宵夜,把OP们乐坏了
结果:#1 中国,#8 亚洲
