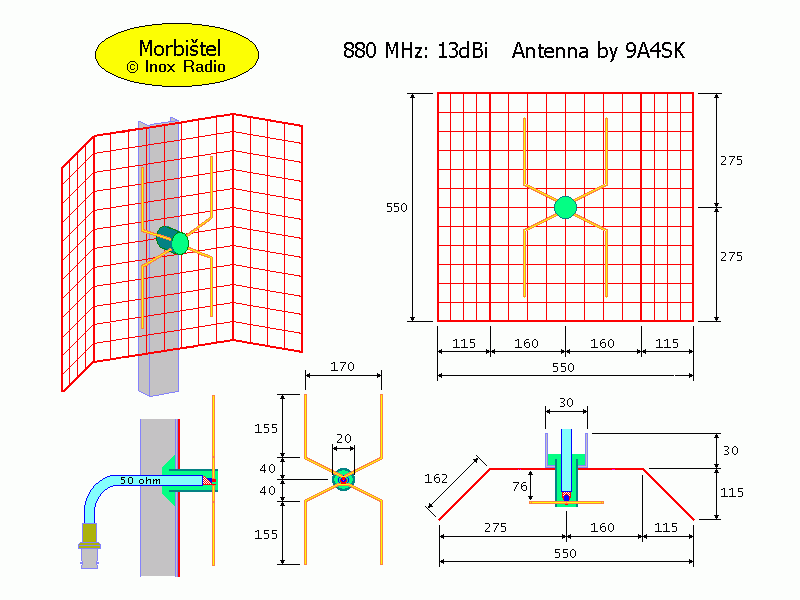

Kod izrade antena za tako visoke frekvencije jako je važno da budete što precizniji. Svako odstupanje od navedenih mjera može promjeniti karakteristike antene. Sve mjere su u milimetrima. Na nacrtu antene "morbištel" zeleni dio u sredini je izolator. tamno zelene boje je plastična cijev a svjetlo zelena boja označava masu koja se nalije unutra kao na nacrtu. Masa može biti dvokomponentno ljepilo, silikonski kit ili slična masa koja mora biti dobar izolator. Radijator (ovo crveno iza antene je od aluminijskog lima a dipol antene (žuto) je od bakrene žice. Sve zajedno se drži na aluminijskom U profilu kojem mjere nisu bitne. On služi kao držač antene. |
||
|
||
