DVIJE JEDNOSTAVNO DOBRE ANTENE ZA 2m OPSEG
The BEST "JIM"
JIM je engleski naziv za vertikalnu antenu kod koje je prilagođenje izvedeno rezonantnim vodom dugim jednu četvrtinu valne dužine. Tajprilagodni vod izgleda kao slovo J prislonjeno uz vertikalni stup i tako se dobije engleski naziv. "J" + Integrated + Match ili kratko i svima u svijetu poznato JIM.
SLIM-JIM
je izvedba J antene koja izgleda kao usko savijen zatvoreni dipol napajan na donjoj strani.
Sam "J" vod može biti simetričan ili asimetričan a impedancija bi trebala biti negdje u sredini između 50 ohma koliko ima vod za napajanje i visoke impendancije dipola kojega napajamo. Zavisno od omjera dužine i promjera dipola impedancija može biti od stotinjak ohma za jako debele kratke dipole na 435 ili više MHz pa sve do par tisuća ohma za duge tanke kratkovalne žičane antene. Mijenjanjem dimenzija voda može se uvijek dobiti SWR 1:1 pa takva jednostavna antena izgleda super iako samo manji dio energije bude šiljnut u pravom smjeru, oštro i precizno prema horizontu.
Mjerenje jednostavnim mjeračem polja na dvadesetak metara udaljenosti je pokazalo da je signal 2-3 dB slabiji od signala sa dipola. Dizanjem
ili spuštanjem antene jako se mijenja signal. Isto tako promjenom dužine kabla mijenja se i SWR. Po metodi čorava koka zrno, može se
dogoditi da pravo lijepo radi i onda poneki majstor isfali sam sebe i svoju antenu a ostali bace koplje u trnje !!!
I eto tako, malo pomalo sjetim se izjava sa naših bla-bla kanala. Kaže jedan majstor, da je točno tako, SWR 1:1 a komšiju bolje vidim
nego čujem. Napravio sam neinduktivni otpornik umjesto antene !!!
Drugi pak ima ispravnu teoriju. Kad je "JIM" na krovu treba probati
noseću cijev podići ili spustiti pola metra gore ili dole i gledati u S-metar. Kad se dobije najbolji prijem treba se vratiti na krov i poštelati SWR jer se sigurno pokvario pa onda još jednom provjeriti prijem i tako hopa-cupa dok JIMčina ne proradi kako treba !!!
Treća sreća: Ne sjećam se tko je to bio ali je rekao da se takvi problemi lako riješe ako se oko noseće cijevi, odmah ispod antene kabel omota desetak puta, kao nekakva prigušnica protiv struja što teku po nosećoj cijevi i opletu kabla. Znači ako se SWR ne mijenja promjenom visine ili dužine kabla onda JIMčina radi svoje !!!! Tako je bilo pa se iznenada promijenilo. Na internetu sad ima jako puno novih slika starih antena. Ali sad su computerima dizajnirane i preračunate ali nikome nije palo na pamet da u program ubaci i cjevulju za montažu i kabel za napajanje i traku za uzemljenje a legendarni Marinkov oluk da ne spominjem.
Sada je konačno sve došlo na svoje i nije previše komplicirano ni za početnike. Umjesto asimetričnog "J" stavio sam tri žice pa je diagram zračenja svih 360 stupnjeva potpuno isti, nisko prema horizontu. Umjesto debelih cijevi polemio sam tanke bakrene žice i dobio još
bolje i jednostavnije prilagođenje na 50 ohma coaxijalac. Dipol je dobio dvije žice pa sada sam od sebe stoji unutar cijevi.
Bakrene žice mogu biti 1,4 do 1,8 mm, sa ili bez laka.
I na kraju namotao sam metar i pol kabla za prigušnicu i izvana zaljepio izolirkom da se sve zajedno lakše ugura u sivu vodovodnu cijev da ne pokisne. Kad sve bude polemljeno treba lakirati sve bakrene žice i spojeve.
Radni opseg je 140 do 150 MHz. Ako je nekome lakše, kabel se može
namotati i izvan cijevi.
Mjerenja priručnim home-made instrumentarijem pokazuju 0.5 do +2dB u odnosu na dipol, ovisno o udaljenosti i visini antena od zemlje
a to je debelo bolje od ostalih vrsta JIMova, uključujući i duple izvedbe tipa LONG i BIG jer ovakav JIM u cijevi pouzdano dobro radi
samo sada i kad kiša pada. I zimi pod snijegom i ledom, naravno.
K358 antena:
K358 ima 3/8 valne dužine u donjem elementu i 4 radijala dužine 1/4 vala. Ukupno 5/8 vala. Ako su radijali kao na slici, postavljeni skoro vertikalno, dobije se do 2dB pojačanja u odnosu na dipol. Dodatkom još jedne sekcije dobije se još 2.5dB pojačanja. Zavojnica između sekcija služi za pomak faze pa sekcije dobiju napon i struju u potrebnom omjeru.
Isti princip rada koristi i nekad jako popularna Ringo Ranger antena. I pojačanje i dimenzije su im slične. Visoke su oko 2.5 metra a pojačanje je 4-4.5 dBd ili 6-6.5 dBi.
K358 je lakše napraviti. Po kiši ili pod snijegom K358 se bolje drži jer se napaja na "hladnom" kraju dipola pa kvaliteta izolatora nije kritična. Zato je K358 bolji izbor. Ima više posla od JIMA-a ali se isplati. Materijal nije skup ali treba nešto potrošiti na tokarenje.

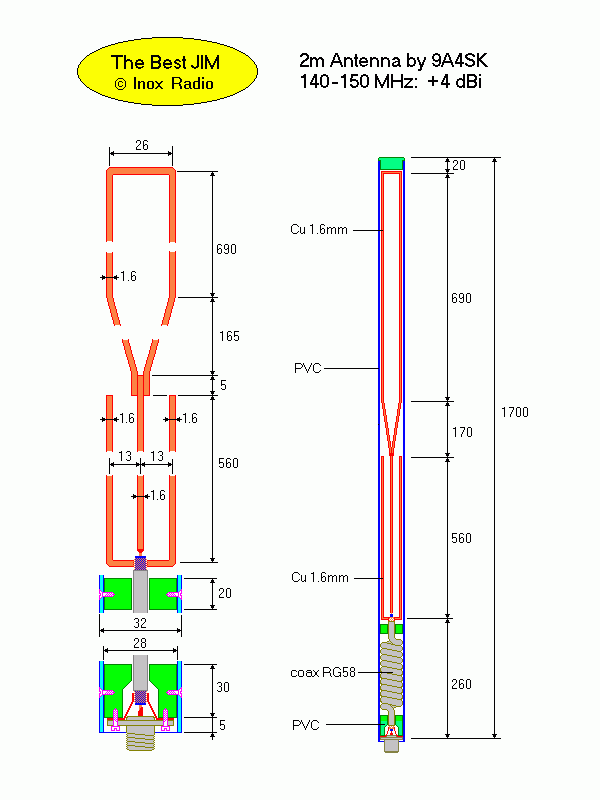

Svi potrebni detalji su na crtariji. SWR se prije stavljanja na krov podesi razvlačenjem zavojnice. Nakon podešavanja treba zavojnicu i sve vijke premazati lakom. Radni opseg je širok, 142-148 MHz a rok trajanja desetak godina, ako prije ne naiđe nekakav tornado !!!

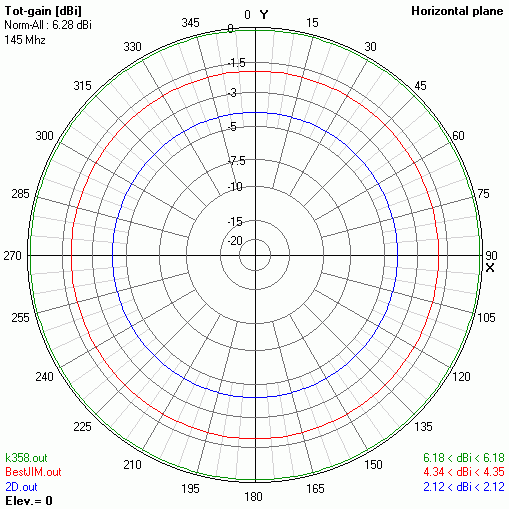

Ako nekoga zanimaju dijagrami zračenja antena za radioamaterski opseg 2m koje su ovdje spomenute, priloženi su ispod:
Preštampavanje i kopiranje dozvoljeno + pozdrav od 9A4SK !!!
