Uz pomoc racunalnog programa lako je dobiti dimenzije za VHF/UHF antene po DL6WU. U pravilu, preporucuje se korištenje savijenog dipola i poluvalnog baluna za prilagodenje impedancije s 200 na standardnih 50 oma. Takav dipol nije svakome jednostavno izraditi, posebno, ako nema prikladan prostor ili alat.

Umjesto savijenog dipola može se koristiti i ispruženi otvoreni dipol. Impedancija u tocki napajanja iznosi 50 oma, ali treba imati u vidu da je takav dipol simetrican, a koaksijalni kabel nesimterican i da treba koristi nekakav element za simetriranje.

U ovom ce clanku biti opisan takav dipol izracunat i primjenjen na frekvenciji od 144,3 MHz.

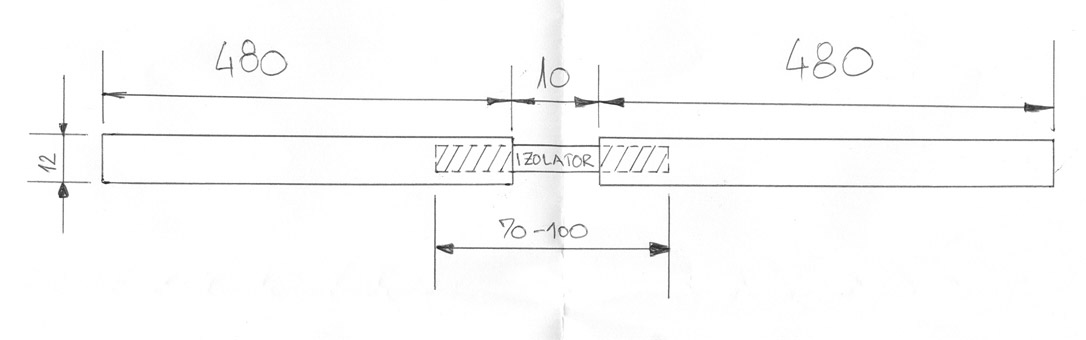

Za izradu dipola koristi se aluminjska cijev vanjskog promjera 12 mm i stijenke debele 1 mm. Kao izolator koji spaja unutrašnje krajeve dipola može se koristiti bilo kakav pvc materijal, dovoljno cvrst da dipol drži na okupu. Ja sam koristio tokarene komadice sipasa, kao i izolaciju koaksijalnog kabela RG213, kojem sam odstranio oba vodica i malo suzio vanjsku košuljicu da tijesno ude u cijev (slika 1).

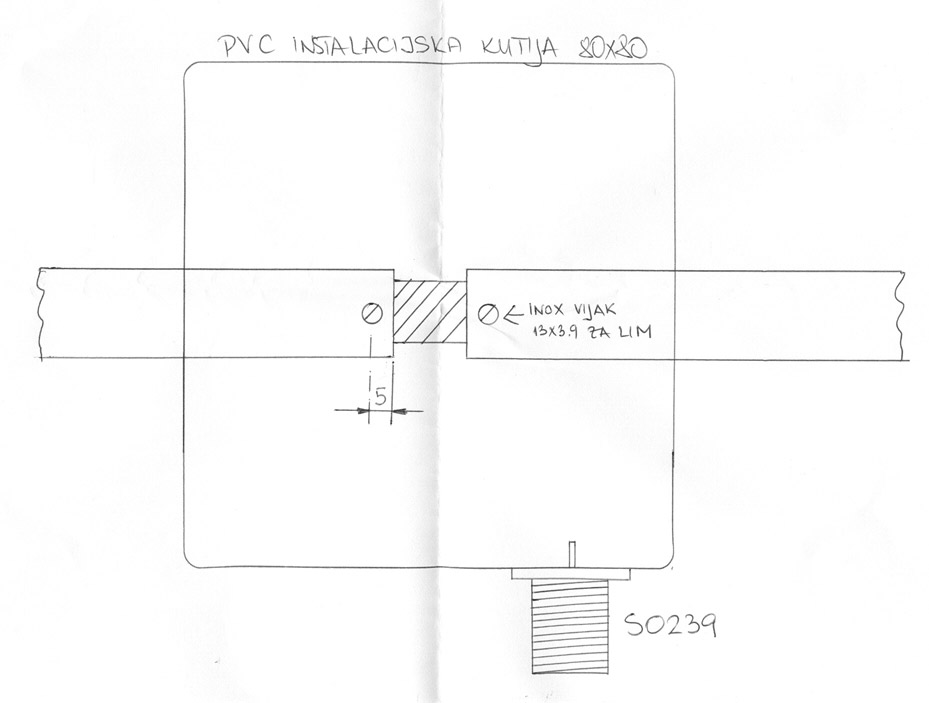

Za simteriranje, a zapravo kao strujni balun, korištena je cetvrtvalna dionica koaksijanog kabela RG58 (slika 2). Njen je zadatak da sprijeci tok VF struje opletom koaksijalnog kabela. Kabel je dovoljno savitljiv da se unutar instalacijske kutije može smotati u 1.5 krug. Na koaksijalnu uticnicu tipa SO239 treba ga zalemiti, a na dipol spojiti uz pomoc stopica s okruglim otvorom promjera 4 mm (slika 3). Masa konektora treba biti galvanski vezana za nosac antene, najbolje još jednim vijkom unutar kutije i stopicom na koju se zalemi oplet kabela.

Za izracun valne duljine koristio sam formulu 299,8/f, a kao faktor skracenja za RG58 uzeo 0.66. Ovaj kabel bez poteškoca trpi oko 250 W snage, ali ako su ambicije vece, poželjno je koristiti RG142, jednako tanak, ali kruci i s tefonskom izolacijom. Taj trpi i do 800W.

Na anteni od 8 elemenata izradenoj za potrebe 9A2RG SWR je od 144-146 iznosio 1:1.
Nije mi poznato koliko ovakvo napajanje antene utjece na dijagram zracenja, niti kako ce se ponašati sistem od više antena, ali na tome radim. Jedino preporucujem da se kod antena koje se spajaju u sistem pripazi na spajanje kabela i dipola. Sve sredine na jednu, a opleti na drugu stranu dipola!

Sva su iskustva dobrodošla.
