Napajanje više antena jednim kabelom |
||
Goran Grubišic, 9A6C |
|||

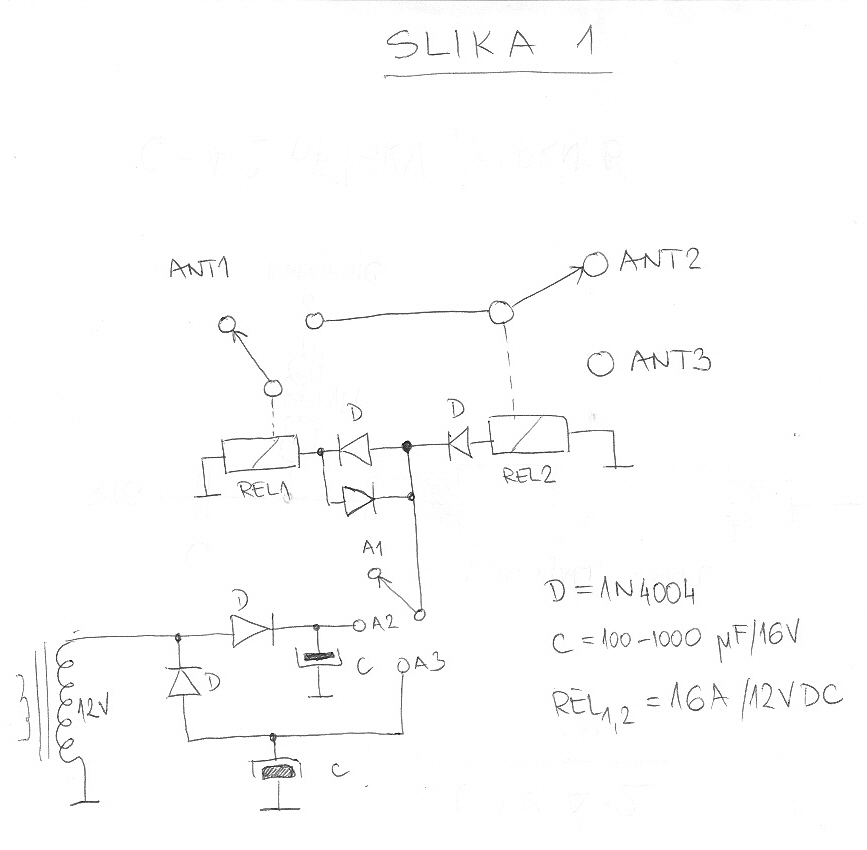

Koaksijalni kabel nije baš jeftin i kad imamo potrebu napajati na jednom mjestu antene za više KV opsega, troškovi rastu. Posebno, ako je udaljenost izmedu tocke napajanja antena i primopredajnika velika. Pa i klasicna cubical quad antena u pravilu trai da se petlja za svaki opseg napaja odvojenim kabelom. Spoj prikazan na slici 1 nije ništa revolucionarno i novo, ali je provjereno u praksi. Sastoji se od dva dijela: kutije s relejima koja se nalazi u blizini antene i izvora napajanja koji se nalazi uz primopredajnik. Ispravljac je jednostrani i proizvodi pozitivni i negativni napon za okidanje releja. Kad je preklopnik u poloaju A1 nijedan od releja ne dobija napon i kabel je prikljucen na antenu 1. U poloaju A2 pozitivni napon okida samo relej 1 koji prebacuje kabel na antenu 2. U poloaju A3 negativni napon okida oba releja pa je koaksijalni kabel spojen na antenu 3. Preklopnik moe biti bilo kakav okretni koji podnosi struju napajanja releja. Napon za okidanje releja moe se do antene voditi posebnim vodicem
veceg presjeka (da se smanji pad napona) ili uz malo truda kroz sam
koaksijalni kabel kojim se napaja antena. Pri tome je je potrebno izolirati
pocetak i kraj koaksijalnog kabelima kvalitetnim kondenzatorima tipa
doorknob i koristiti KV prigušnice za odvajanje istosmjernog i
visokofrekventog napona (slika
2). Posve dovoljne ce biti one kakve se stavljaju na izlaz pojacala
snage kao zaštita. |
|||
|
