Mjesto radnje: krov zgrade u mirnom dijelu
Splita
Vrijeme radnje: nepoznato…
Pocinilac: G.G. (47), oenjen, otac jednog djeteta
- Da cujemo…
- Radioamaterizmom se bavim od 1973 godine, bez osobitih uspjeha. Najviše
me zanima ono o cemu najmanje znam, a to su antene I pojacala snage.
Buduci da na krovu nemam antenu za 7 MHz, dugo sam razmišljao o
tome koju bih antenu postavio. Krov nije velik, kuca ima samo tri kata,
a ja volim raditi u natjecanjima sa stanicama iz Evrope, ali I ostatka
svijeta. Stoga mi je trebala antena koja bi podjednako dobro ili loše
pokrivala sve udaljenosti.
- Nastavite…
- Izbor je pao na inverted L antenu. Zapravo se radi o vertikalnoj anteni
koja nema punu visinu, vec je gornji kraj antene savijen horizontalno
tako da antena slici na obrnuto slovo L. U knjizi ON4UN vidio sam njen
dijagram I ucinilo mi se da bi podjednako dobro mogla raditi za blie
I dalje stanice.
- Zašto ne obican dipol ili sanmo vertikalnu antenu?
- Obzirom na malu visinu moje zgrade I nedostatak objekata u okolici
na koje bih vezao drugi kraj dipola, dipol je otpao, kao I inverted
V. Osim toga, takva antena na ovako maloj visini loše bi zracila
u niim kutevima prema horizontu odakle dolazi vecina DX signala.
S druge strane, puna duina vertikalne antene je preko 10 metara,
što je cini pomalo nezgodnom na ovako niskoj zgradi.
- Imali smo pritube susjeda…
- Ma znam, ali nije to zbog smetnji, nego im ja kao predstavnik skupa
stanara nisam htio potpisati bojadisanje stanova iz sredstava pricuve,

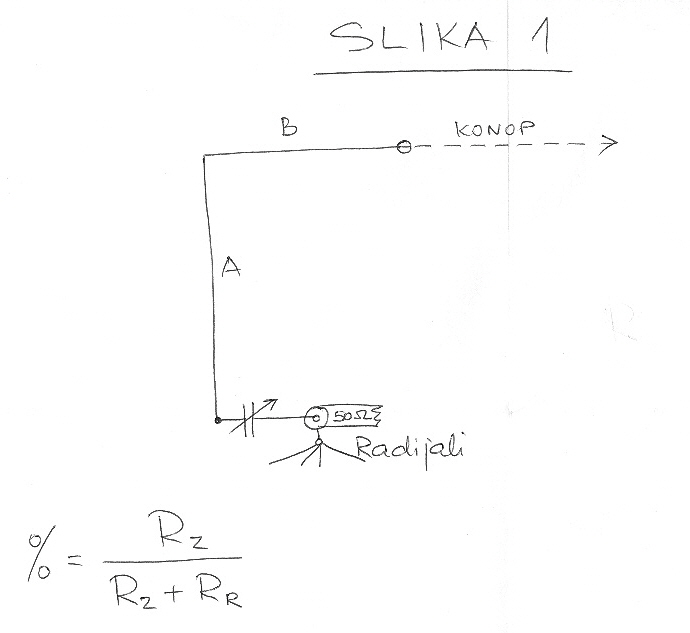

ali pustimo to… Antena je izradena od izolirane licnaste bakrene
ice presjeka 1.5 mm2. Ukupna duina A+B iznosi 12 m. Buduci
da je impedancija vertikalne antene pune duine oko 36 oma, impedancija
ovakve inverted L antene je manja, utoliko manja što je dimenzija
A kraca. Radijali su napravljeni od iste ice kao I zracilo. A
u tocki napajanja sam namotao I 12 zavoja koaksijalnog kabela, promjera
oko 12 cm.
- Zašto je to vano?
- Pa zbog smetnji I zato što postotak efikasnosti zracenja vertikalne
antene, a I ove, zavisi od otpora zracenja same antene (Rz) I gubitaka
u radijalima (Rr). Pri tome je bitno da Rz što veci, a Rr što
manji. Zato je bitno da A bude što vece. U mom slucaju A=7, a B=5
m. Kao nosac vertikalnog dijela antene posluio je teleskopski
ribarski štap, a horizontalni dio B tankim konopcem (2mm) je nategnut
na susjedni stup TV antene visine 5 m. Ukupna duina A+B prelazi
ocekivanu visinu vertikalne antene pa je impedancija u tocki napajanja
povecana uz dodatak induktivne reaktancije. Time je porastao Rz, a suvišna
induktivna komponenta lako se anulira promjenjivim kondenzatorom u tocki
napajanja. Kapacitet mu je 500 pF, a razmak moe biti manji od
1 mm, jer su u ovoj tocki prisutni niski VF naponi. Ugradio sam ga u
PVC kutiju s vodonepropusnim poklopcem.
- A što je s radijalima?
- Koristio sam samo dva radijala duine 10 m, a što ih je
više – to bolje. Na oplet kabela I radijale sam spojio I
na gromobransku traku koja prolazi rubom krova. Okretanjem kondenzatora
traio sam najmanji SWR na 7.040 MHz I sve je bilo gotovo za cas.
Kako impedancija, a time I prilagodenje, moe varirati od slucaja
do slucaja, moe se uz okretanje kondenzatora najmanji SWR postici
mijenjanjem ukupne dune ice zracila. Propusni opseg u kojem
je SWR manji od 1:2 iznosi preko 200 kHz, što posve zadovoljava.
U odnosu na “long wire” antenu napajanu preko prilagodne
kutije, vec na prijemu pokazala je dobitak od 1-2 S-jedinice na uredaju
TS930. Manje više jednako se dobije I na predaji, što se posebno
osjeti u DX radu, jer dx postaje puno bre odgovaraju na pozive.
- Pa što ste zapravo htjeli postici time?
- Ma šta ja znam, ucinilo mi se da bi ovo moda moglo biti
zgodno nekom tko ima iste probleme s antenama kao I ja, a ivi
u zgradi s ravnim krovom gdje se prisustvo ovakve antene moe lako
zamaskirati stupovima za TV antene. Ono, nije baš da ti stupovi
pomau, ali od dva zla… Razumijete?
- Ma razumijem ja, ali ti, dragi moj, nešto ne shvacaš!
Pa je li vama amaterima više jasno da je nama normalnim ljudima
dosta I vas radioamatera I vaših antena? Kad nam ne smetate da
gledamo TV program, onda moramo gledati te vaše ice I gromobrane
posvuda. I šta kad o nekom padne na glavu, drug moj, ‘ko
ce odgovarat, a? Ajde mic’mi se s ociju da te ne vidim, ni tebe
ni te tvoje amtene! Tija bi s jednog gus’con sidit na dvi stolice,
je li? ?Oceš dxove, a malo bi I Evrope, a? Pa malo u kontestic,
je li jarane? Ajde pedala I neka ti je ovo zadnji put! Jes’ razumija?
!
|
