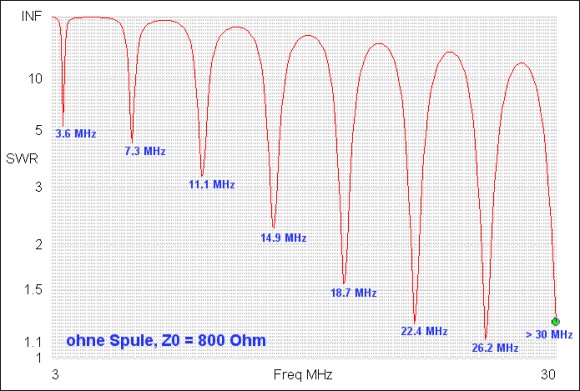

Simulation WiMo Sonderanfertigung MTFT 16:1, entsprechend 800 Ohm, ohne Spule nach DL7AB
(EZNEC 3.0)

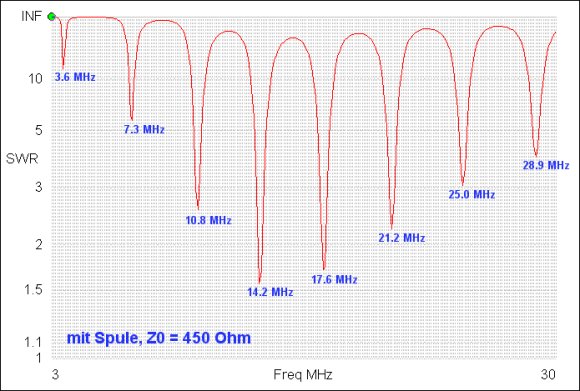

Simulation WiMo Original MTFT 9:1, entsprechend 450 Ohm, mit Spule nach DL7AB.
Alle SWR-Minima liegen, mit Ausnahme von 17m, exakt in den WARC-Bändern!
(EZNEC 3.0)

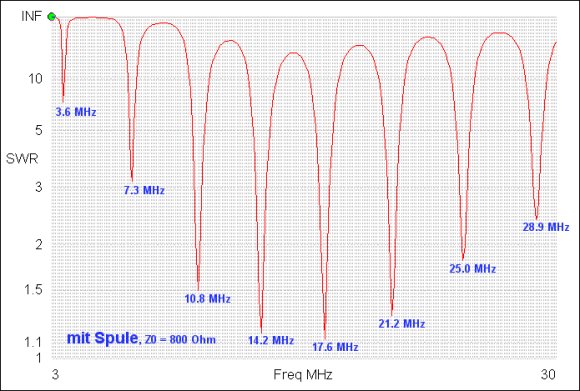

Simulation WiMo Sonderanfertigung MTFT 16:1, entsprechend 800 Ohm, mit Spule nach DL7AB.
Alle SWR-Minima liegen, mit Ausnahme von 17m, exakt in den WARC-Bändern, die SWR-Werte sind jedoch tiefer.
(EZNEC 3.0)
Und nun zu dem praktischen Messungen:

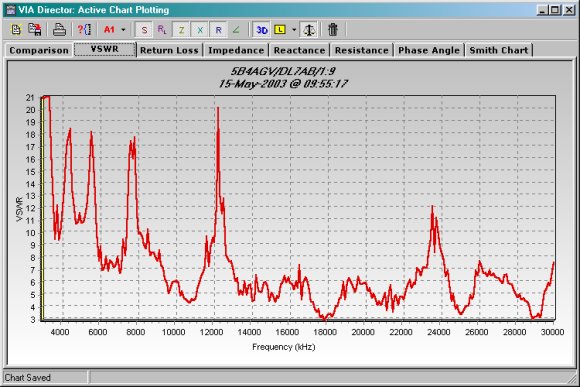

WiMo Original MTFT 9:1, entsprechend 450 Ohm, mit Spule nach DL7AB. Gegenüber der EZNEC-Simulation schneidet das 17m-Band sogar besser ab!
(AEA VIA-HF Analizer)
WiMo Sonderanfertigung MTFT 16:1, entsprechend 800 Ohm, mit Spule nach DL7AB.
(AEA VIA-HF Analizer)

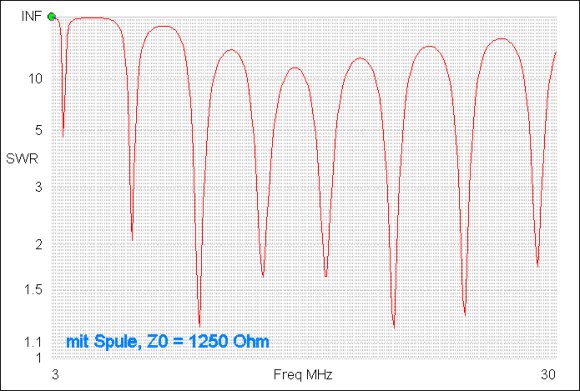

Simulation bei Übersetzungsverhältnis 25:1, entsprechend 1250 Ohm, mit Spule nach DL7AB.
Alle SWR-Minima liegen wiederum mit Ausnahme von 17m, exakt in den WARC-Bändern, die SWR-Werte wären nochmals tiefer. Vermutlich würden auch hier die praktischen Werte im 17m-Band besser ausfallen.
(EZNEC 3.0)
