Raspberry Pi 3 Weather Station - Meteorološka stanica

Meteorološka stanica prikuplja podatke: temperatura vazduha (C), vlažnost vazduha (%), atmosverski pritisak (mbar), jačina sunčevog zračenja (lux, W/m2), UV index sunčevog zračenja, brzina vetra (m/s), pravac vetra (°), količina padavina – kiša (mm) u predhodnom satu i trenutna. Ona se sastoji od unutrašnje (RPi3 WS) i spoljašnje jedinice (PIC WS).

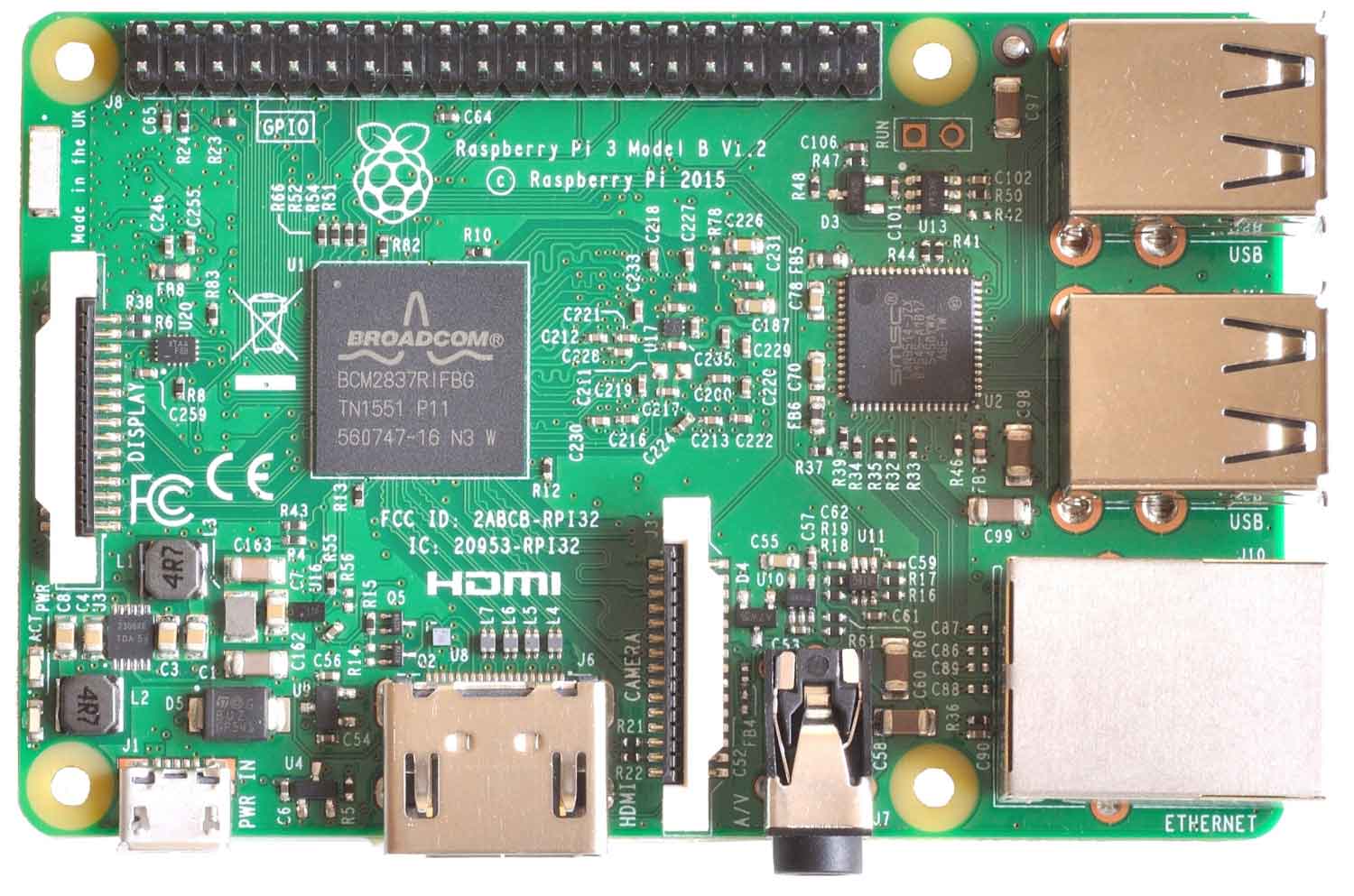

RPi3 WS

Unutrašnja jedinica je uradjena sa Raspberry Pi 3 pločom. Ona prikuplja podatke od spoljne jedinice, obradjuje ih, vrši akviziciju podataka na FLASH disk u *.csv formatu, tako da se podaci mogu otvarati u MS Excel za dalju obradu ili crtanje grafika. Pomoću Apachi servera i PHP skripta prikazuje na WEB stranicu, ako imate statičku internet adresu, podaci su dostupni širom sveta WWW.

PIC WS

Spoljnja jedinica je uradena sa PIC16F876 kontolerom. Ona čita podatke preko I2C BUS-a iz senzora temperature, pritiska, vlažnosti vazduha, jačine sunčevog zračenja: UV, vidljivi i IR, pravac vetra. Koristi brojače impulsa za: padavine merač kiše i brzinu vetra. Podatke prema unutrašnjoj jedinici šalje u HEX formatu (paket od 64 bajta) preko RS-232 opto-izolovane strujne petlje

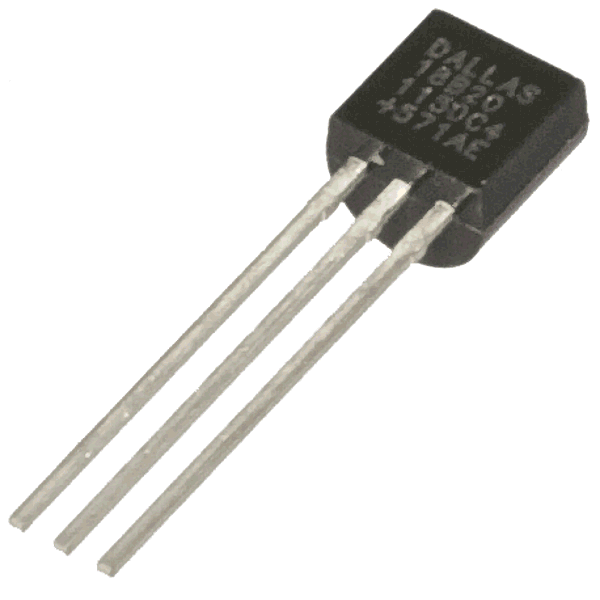

DS18B20 - Senzor temperature vazduha

 Proizvodjač: Maxim Integrated
Napon napajanja: 3...5.5V
Izlazni signal: 1-Wire interface
Opseg merenja: -55°C...+125°C
Rezolucija merenja: 0.0625°C
Tačnost merenja: ±0.5°C za -10°C...+85°C
Period merenja: 93.75...750ms

DHT22 - Senzor temperature i
relativne vlažnosti vazduha

 Proizvodjač: Aosong Electronics Co. Ltd.
Napon napajanja: 3.3...6 V
Izlazni signal: digitalni jednožicni, 40bits [50us + (’0’=26-28us) or (’1’=70 us)]
Opseg merenja: vlažnost 0...100 %, temperatura -40 °C...+80 °C
Rezolucija merenja: vlažnost 0.1 %, temperatura 0.1 °C
Tačnost merenja: vlažnost ±2 % (max ±5 %), temperatura ±0.5 °C
Period merenja: 2 s

BMP180 - Senzor atmosferskog pritiska i
temperature vazduha

 Proizvodjač: BOSCH Sensortec
Napon napajanja: 1.8...3.6 V
Izlazni signal: I2C interface
Opseg merenja: pritisak 300...1100 hPa, temperatura -40 °C...+85 °C
Rezolucija merenja: pritisak 0.01 hPa, temperatura 0.1 °C
Tačnost merenja: pritisak ±1 hPa, temperatura ±0.5 °C (±1 °C)
Period merenja: pritisak 4.5...25.5 ms, tempetatura 4.5 ms

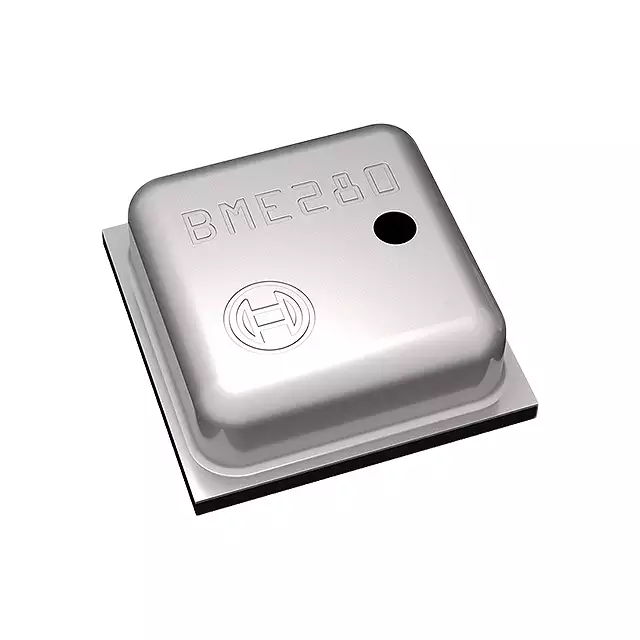

BME280 - Senzor atmosferskog pritiska,
temperature i relativne vlažnosti vazduha

 Proizvodjač: BOSCH Sensortec
Napon napajanja: 1.8...3.6 V
Izlazni signal: I2C interface
Opseg merenja: pritisak 300...1100 hPa, temperatura -40 °C...+85 °C, vlažnost 0...100 %
Rezolucija merenja: pritisak 0.18 Pa, temperatura 0.01 °C, vlažnost 0.008 %
Tačnost merenja: pritisak ±1 hPa, temperatura ±0.5 °C (±1 °C), vlažnost ±3 %
Period merenja: 0.5...1000 ms

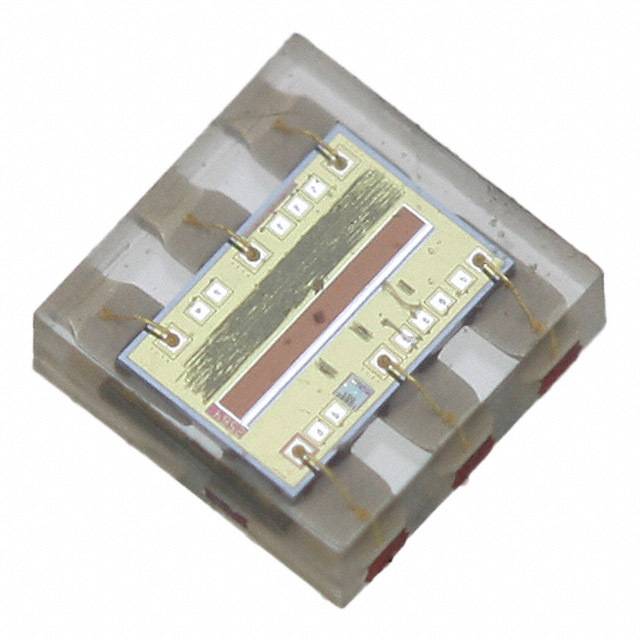

TSL2561 - Senzor suncevog zracenja,
vidljivi i infra-crveni opseg

 Proizvodjač: TAOS - Texas Advanced Optoelectronic Solutions Inc.
Napon napajanja: 2.7...3.6 V
Izlazni signal: I2C interface
Opseg merenja: vidljiv λp=640 nm, IR infra-crveni λp=940 nm, 0...200000 lux
Rezolucija merenja: 0.1 lux
Period merenja: 13.7...402 ms

VEML6070 - Senzor suncevog zracenja,
UV ultra-ljubicasti opseg

 Proizvodjač: Vishay Semiconductors
Napon napajanja: 2.7...5.5 V
Izlazni signal: I2C interface
Opseg merenja: UV ultra-ljubicasti λp=355 nm, UVAmax=328 mW/cm2
Rezolucija merenja: 5 uW/cm2/step
Period merenja: 62.5...1000 ms

HMC5883L – 3-Osni Digitalni kompas

 Proizvodjač: Honeywell
Napon napajanja: 2.16...3.6 V
Izlazni signal: I2C interface
Opseg merenja: X & Y & Z osa -8...+8 gauss
Rezolucija merenja: 2 milli-gauss
Tačnost merenja: ±1° za kompas
Period merenja: 6 ms

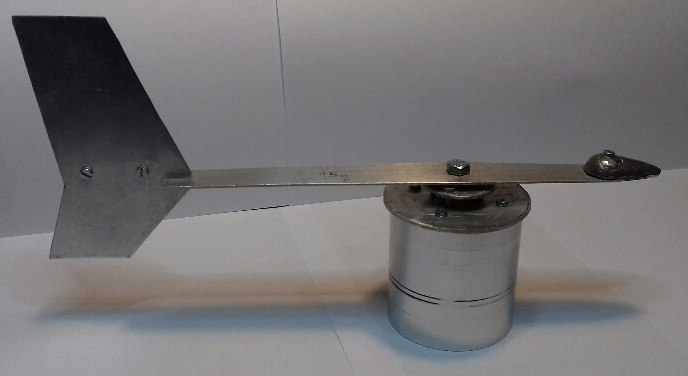

Pravac vetra

 Senzor: HMC5883L
Izlazni signal: I2C interface
Tačnost merenja: ±1°

Brzina vetra

 Senzor: Reed relay
Izlazni signal: digitalni impulsi
Rezolucija merenja: 0.005m/s
Max brzina vetra: 75m/s (270km/h)

Padavine, merač kiše

 Senzor: Reed relay
Izlazni signal: digitalni impulsi
Rezolucija merenja: 0.58mm
Max padavine: 700mm/h

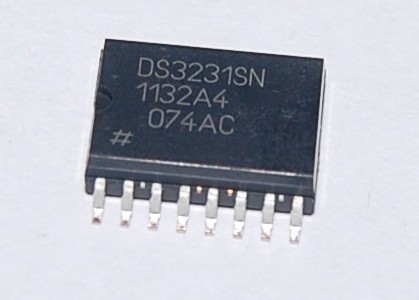

DS3231 – RTC, Sat realnog vremena

 Proizvodjač: Maxim Integrated
Napon napajanja: 2.3...5.5V
Izlazni signal: I2C interface
Stabilnost frekvencije: max ±2ppm (0°C...+40°C)

DCF-77 prijemnik realnog vremena

 Napon napajanja: 1.2...15V
Izlazni signal: serijski 1 bps [(’0’=100ms) or (’1’=200ms)]
This is amateur project (home made), all information shown here is supplied without warranty. All copyrights recognised.
Ovo je amaterski projekat (home made), sve informacije prikazane ovdje isporučuju se bez garancije. Sva autorska prava su priznata.
