DMX512
DMX512 (Digital Multiplex) je standard za digitalne komunikacione mreže koje se obično koriste za kontrolu efekata i osvetljenja pozornice. Prvobitno je zamišljen kao standardizirani metod za kontrolu osvetljenja, koji je pre DMX512 koristio različite nekompatibilne protokole. Ubrzo je postala primarna metoda za povezivanje kontrolera za kontrolu osvetljenja i uredjaja za specijalne efekte kao što su mašine za maglu i inteligentna svjetla.
DMX se proširio i na primenu u ne-pozorišnom enterijeru i arhitektonskom osvetljenju, počevši od božićnih svetala do elektronskih bilborda.
DMX se sada može koristiti za kontrolu gotovo svega, odražavajući njegovu popularnost u pozorištima i scenskim prostorima.
DMX512 koristi jednosmernu diferencijalnu signalizaciju EIA-485 na svom fizičkom nivou (RS485, 250 Kb/s), zajedno sa komunikacijskim protokolom na bazi paketa.
LED DIGITAL DISPLAY PAR LIGHT
LED PAR sadrži 12 RGBW LED dioda u četiri boje (crvena, zelena, plava, bela) svaka po 3W, ukupne snage 36W.
Može se koristitu za: pozorišna svetla, svetlosnu dekoraciju za proslave, kućne zabave, disko klubove, ...
Ima sledeće kontrolne funkcije: Sound Active, AUTO, Stroboflash, DMX512, Master/Slave
1. LED displayer function comparision table
--------------------------------------------------
NO DISPLAY Function specification
--------------------------------------------------
1 d001 (001-505) Address Code
2 P050 (001-255) Colorful jump
3 L050 (001-255) Colorful gradients
4 E050 (001-255) Colorful pulse change
5 sound Colorful voice control change
6 R255 (001-255) Red colour selection
7 G255 (001-255) Green colour selection
8 B255 (001-255) Blue colour selection
9 H255 (001-255) White colour selection
10 F255 (001-255) Stroboflash
--------------------------------------------------
2. DMX512 Channel specification
--------------------------------------------------
NO ch. Function specification
--------------------------------------------------
1 R,G,B,H Master light-dimmer
2 R Red light-dimmer
3 G Green light-dimmer
4 B Blue light-dimmer
5 H White light-dimmer
6 Choose: 0-50 light-dimmer and stroboflas,
51-100 jump change,
101-150 gradijents change,
151-200 pulse change,
201-255 voice change
7 Speed, correspond to the 6 channel
--------------------------------------------------
Na kućnim zabavama uglavnom se pušta MP3 muzika iz PC-računara. Uz pomoć
DMX512 software Music Visualization
i USB-DMX512 interfejs, možemo napraviti vezu sa intelegentnim sijalicama za svetlosne efekte.
Svaka sijalica (LED PAR) ima 7 DMX kanala, za četiri sijalice koristimo ukupno 32 DMX kanala.
Podesite adrese: LED_PAR_1 = d001 , LED_PAR_2 = d009 , LED_PAR_3 = d017 , LED_PAR_4 = d025
DMX chanels:
-------------------------------------------------------------------------------------------------------------------------------
001 002 003 004 005 006 007 008 009 010 011 012 013 014 015 016 017 018 019 020 021 022 023 024 025 026 027 028 029 030 031 032
255 R1 G1 B1 H1 0 0 0 255 R2 G2 B2 H2 0 0 0 255 R3 G3 B3 H3 0 0 0 255 R4 G4 B4 H4 0 0 0
-------------------------------------------------------------------------------------------------------------------------------

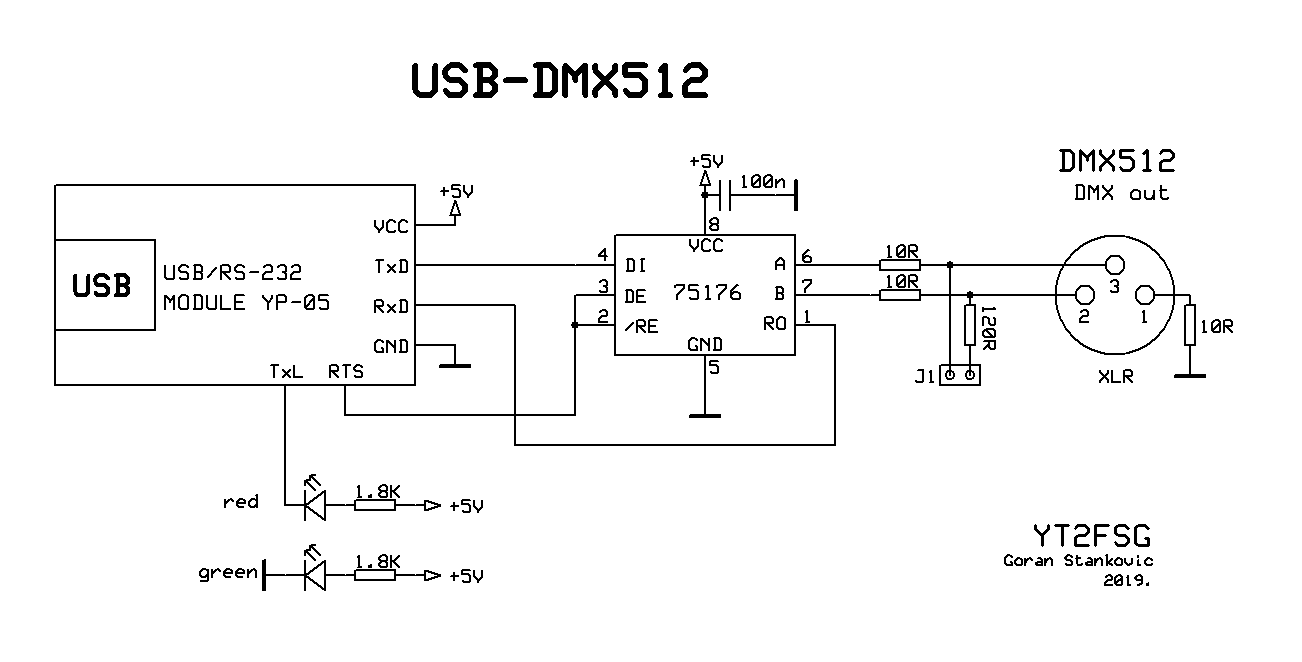

Električna šema, USB-DMX512 interfejs, verzija YT2FSG:
