PIC JDM Programmer

Programator serial pentru microcontrolere din seria PIC

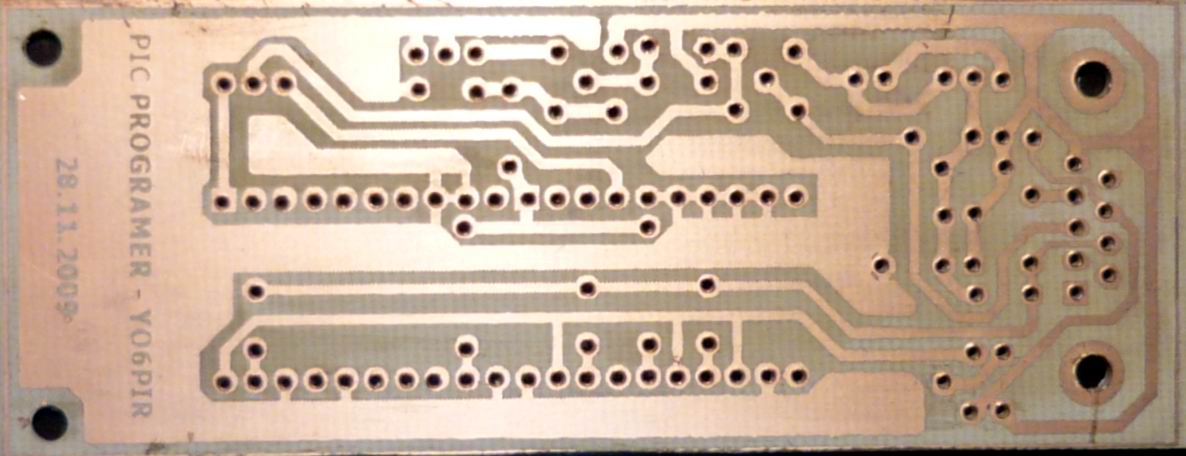

Acest programator simplu se preteaza a fi folosit cu programul ICProg. Un avantaj mare al acestui programator este ca nu foloseste tensiune de alimentare exterioara, el alimentandu-se din mufa seriala a PC-ului. Cu acest tip de programator serial se pot programa aproape toate tipurile de microcontrolere din familia Microchip PIC. Schema am preluat-o de pe site-ul: FENG3's

Am construit si o varianta redusa a acestui programator PIC. Constructia am simplificat-o folosind doar soclu cu 18 terminale



Cablaj varianta redusa.pdf

Trebuie mentionat un fapt important ca in timpul programarii diferitelor tipuri de PIC-uri, pozitia comutatorului SW2 [din schema originala], si respectiv JP1 [din varianta redusa], este diferita. Astfel in cazul versiunii simplificate de mine, aici este vorba de jumperul JP1 care poate avea doua situatii: pus si scos. (vezi montajul).

SW2-ON [spre dreapta] corespunde cu JP1-pus, iar SW2-OFF [spre stanga] corespunde cu JP1-scos.
Pentru conformitate inainte de a incepe programarea PIC-urilor, consultati pagina: Pozitie_soclu.pdf
