Liniar de 15W cu BLX15C

Amplificator liniar de RF cu BLX15C

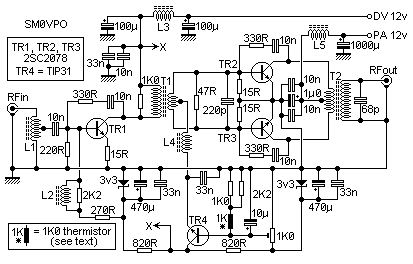

Acest amplificator liniar poate sa dezvolte o putere de pana la 50W in functie de tranzistoarele folosite. Schema originala era bazata pe tranzistoarele 2SC1078 si a fost construita de radioamatorul SM0VPO. Polarizarea tranzistoarelor finale se face la o tensiune in baza acestora de cca. 0,7V, si se ajusteaza din semireglabilul de 1k. Esential la acest liniar este transformatorul de iesire care trebuie sa fie executat pe un tor de buna calitate pentru a asigura liniaritatea la frecvente inalte. Eu am facut experiente si cu baloon din doi cilindrii de ferita ce se gasesc pe cablurile video PC si a dat rezultate foarte bune pana la 21 MHz ! In cazul folosirii acestor tuburi de ferita, se bobineaza in primar 1+1 spire iar in secundar se bobineaza cate spire incap in spatiul ramas. La mine au intrat cca. 6 spire bobinate cu fir litat izolat de 0,5mm.

Consumul de curent al liniarului este destul de ridicat la putere maxima de aceea sursa trebuie sa suporte acest curent si trebuie dimensionata cel putin pana la 6A la 12V. Eu folosesc acest liniar la transceiverul propriu si-l alimentez la o sursa de laptop de 15V-3,5A care este la limita pentru a asigura necesarul de putere. Tot finalul l-am asamblat intr-o carcasa de sursa de laptop, folosind in mod special partea de ecranare cu tabla de aluminiu.

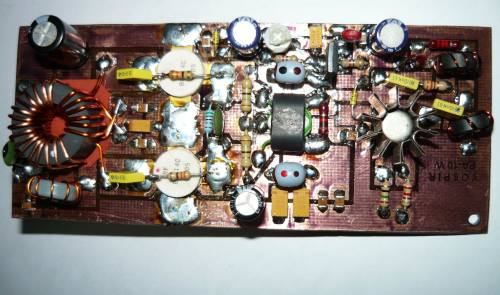

Aici puteti vedea o galerie foto cu acest amplificator.
