Click pe imagine pentru zoom.

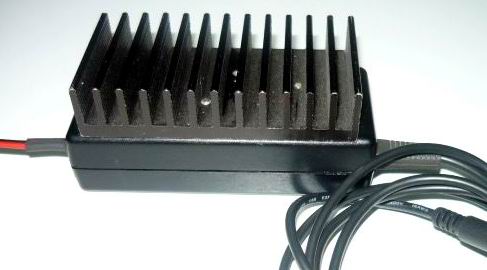

Acest alimentator - charger pentru laptop este un proiect derivat din sursa de 13,5V-10A. Am construit acest charger pentru a putea fi utilizat la incarcarea si alimentarea laptopurilor de la bateria de 24V a camioanelor, un proiect cerut in special de catre TIR-isti. Schema se poate vedea aici: Schema sursa. Singura diferenta este ca am folosit numai doua tranzistoare de putere, in loc de trei, TIP120 montate pe un radiator miniatura amplasat deasupra unei carcase de laptop originale din care am scos electronica veche.

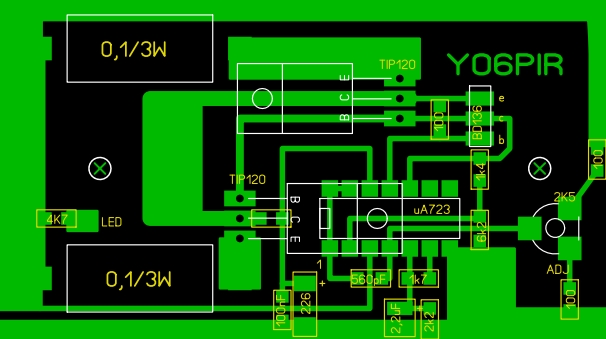

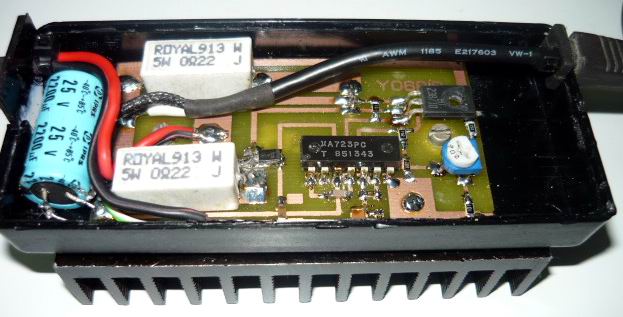

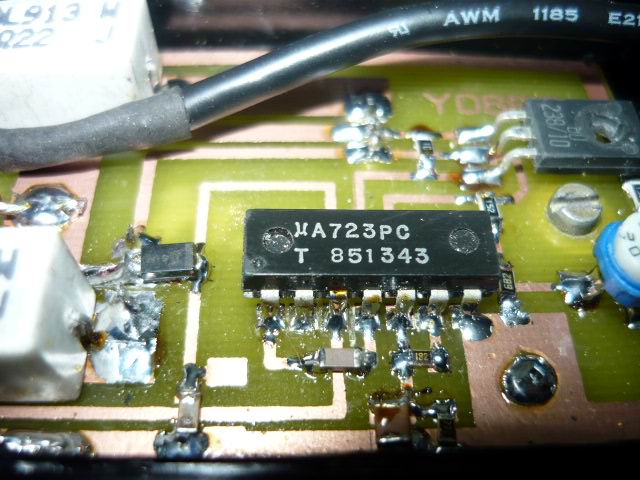

Intregul motaj l-am construit pe o placa amplasata sub radiator, iar componentele sunt partial SMD.
