Transceiver CW-SSB monobanda – 7Mhz ( inca in constructie !!! )



Foto placa

Explicatii

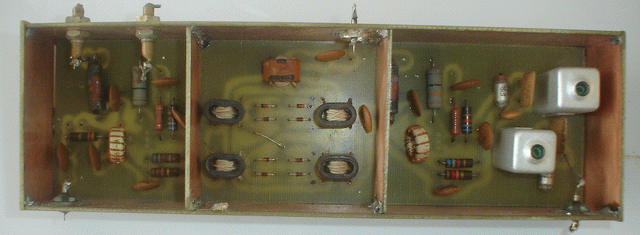

Etajul de intrare este construit cu tranzistorul BFG135, folosind schema lui YU1AW (detalii pe site-ul acestuia, http://www.qsl.net/yu1aw/bfg135aeng.htm ).



Mixerul de receptie este de tipul dublu echilibrat, construit dupa schema din ARRL Handbook.



Primul etaj de amplificare a frecventei intermediare a fost construit tot cu tranzistorul BFG135. Din acest punct m-am inpsirat din schema transceiverului ELECRAFT K2 ( http://www.elecraft.com/ ).

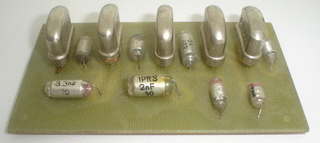

Filtrele construite sunt filter in scara, cu cristale recuperate (frecventa de 10.505 Kz, cod A4000).



Am construit doua asemenea filter, unul de SSB cu largime de 3 kHz si unul de CW / RTTY cu largime de 500 Hz.



Dupa trecerea semnalului prin filtrul de SSB sau CW, semnalul este amplificat cu integratul MC1350, trecut printr-un filtru suplimentar (ceva mai larg de data aceasta, aproximativ 7 kHz) dupa care ajunge in demodulator.

Demodularea se face cu integratul NE602. Spre deosebire de schema de la Elecraft, pentru demodulare am folosit semnalul de la oscilatorul de purtatoare.

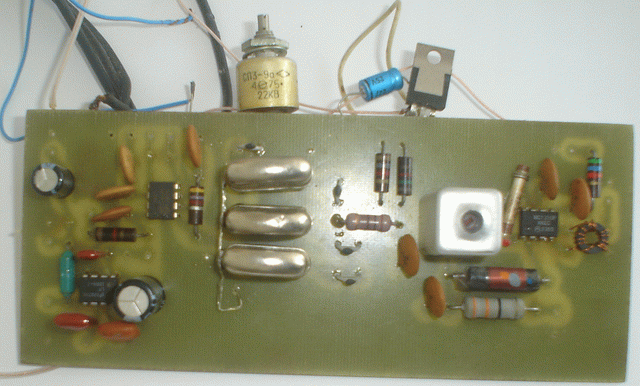

Semnalul audio obtinut este  amplificat cu integratul LM386.

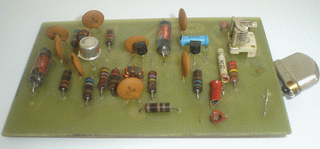

Oscilatorul de purtatoare.
