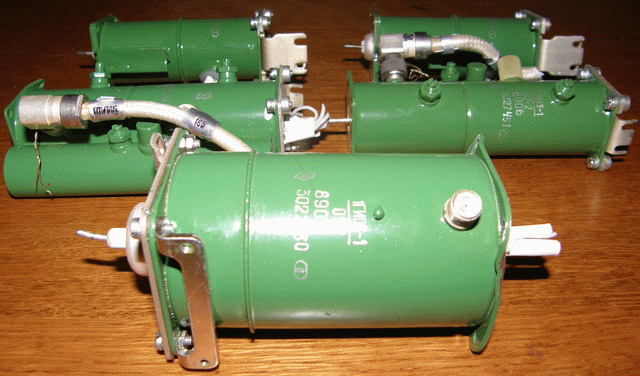

Model: 1UI01, 1GI03, 1GI06



Datasheets ???

If you have any info about those tubes, please send comments to carsium2000@yahoo.com



Many thanks to Oleg, UU1DX

Re: [VHFtubeamps] Unknown devices

Friday, September 11, 2009 4:29 AM

From:

Add sender to Contacts

To:

VHFtubeamps@yahoogroups.com



Look here: http://forum. cqham.ru/ download. php?id=28297

1gi03 etc...

type of product

Основные  параметры Basic

1ГИ01 1GI01

ЖТ2.081.000 ТУ ZHT2.081.000 TU

Модуль  СВЧ  для работы на фиксированных  частотах в диапазоне    500-570 МГц   в   качестве автогенератора импульсного режима с анодной модуляцией.           Выходная импульсная мощность не менее 3 кВт. Microwave module to work at fixed frequencies in the range of 500-570 MHz oscillator as a pulse mode with anode modulation. The output pulse power of at least 3 kW.

1ГИ03 1GI03

1ГИ03-1 1GI03-1

1ГИ03-2 1GI03-2

ЖТ0.208.003 ТУ ZHT0.208.003 TU

Модуль  СВЧ для работы на фиксированных  частотах в дециметровом диапазоне волн в качестве автогенератора импульсного режима с катодной модуляцией. Microwave module to work at fixed frequencies in the decimeter wave band as the oscillator pulse mode with the cathode modulation. Выходная мощность: 1ГИ03 =15 Вт ,    1ГИ03-1  = 30 Вт,   1ГИ03-2  = 30 Вт Output power: 1GI03 = 15 W, 1GI03-1 = 30 W, 1GI03-2 = 30 W

Частотная нестабильность +/-0,3 МГц; коэффициент  стоячей волны не более 1,7; масса 270 г. Frequency instability of + / -0.3 MHz standing wave ratio less than 1.7, weight 270 g.

1ГИ05 1GI05

ЖТ2.081.006 ТУ ZHT2.081.006 TU

Модуль  СВЧ  для работы на фиксированных  частотах в качестве автогенератора импульсного режима с катодной и  анодной модуляцией. Microwave module to work on a fixed frequency oscillator as a pulse mode with the cathode and anode modulation. Выходная мощность 15 Вт; коэффициент стоячей волны  нагрузки не более 1,5; скважность не менее 100; масса 90 г. Output power 15 W; standing wave ratio load no more than 1,5; porosity of not less than 100, weight 90 г.

1ГИ06 1GI06

1ГИ06-1 1GI06-1

ЖТ2.081.010 ТУ ZHT2.081.010 TU

Модули  СВЧ  для импульсного автогенераторного  режима с катодной модуляцией на фиксированных  частотах дециметрового диапазона. Выходная мощность 3 кВт, частотная нестабильность не более 2,8 МГц; коэффициент стоячей волны не более 1,5; масса 350 г. Modules for microwave pulse avtogeneratornogo mode with cathode modulation at fixed frequencies UHF. Output power 3 kW, the frequency instability of less than 2.8 MHz standing wave ratio less than 1.5, weight 350 g.

1ГИ07, 1GI07,

1ГИ07-1 1GI07-1

ЖТ0.208.004 ТУ ZHT0.208.004 TU

Модули  СВЧ для генерирования колебаний  в импульсном режиме с катодной модуляцией на фиксированных частотах. Modules for the generation of microwave oscillations in a pulse mode with the cathode modulation at fixed frequencies. Выходная мощность 320 Вт; диапазон механической настройки от +10 до - 20 МГц; коэффициент  стоячей волны не более 1,3; масса 165 г. Output power 320 W; range of mechanical adjustments from +10 to - 20 MHz standing wave ratio less than 1.3, weight 165 g.

1ГСО1 1GSO1

ЖТ0.208.001 ТУ ZHT0.208.001 TU

Модуль  СВЧ для работы на фиксированных  частотах в качестве автогенератора непрерывного режима в диапазоне  до 2 ГГц. Microwave module to work on a fixed frequency oscillator as a continuous mode in the range of up to 2 GHz. Выходная мощность 130 мВт. Output power 130 mW.



Тип изделия Product Type

Основные  параметры Basic

1УСО2 1USO2

ЖТ2.030.005ТУ ZHT2.030.005TU

Модуль  СВЧ  для работы на фиксированных  частотах в качестве усилителя непрерывного режима. Microwave module to work at fixed frequencies in a continuous-mode amplifier. Коэффициент усиления мощности 11,5 дБ;   коэффициент стоячей  волны не более 2;   выходная мощность до 240 мВт;     масса 100 г. Power gain 11.5 dB; standing wave ratio less than 2, output power up to 240 mW, weight 100 g.

1УС07, 1US07,

1УС07-1 1US07-1

ЖТ2.030.010 ТУ ZHT2.030.010 TU

Модуль  СВЧ для работы на фиксированных  частотах в качестве усилителя мощности в непрерывном режиме дециметрового  диапазона. Microwave module to work at fixed frequencies as a power amplifier in a continuous mode UHF. Выходная мощность  50 Вт; ширина полосы на уровне 3 дБ 20 МГц; коэффициент  усиления мощности 6 дБ; коэффициент стоячей волны при входном напряжении   на фиксированной частоте не более 2,0; масса 110 г. Output power 50 W, the bandwidth at 3 dB, 20 MHz, power gain 6 dB; standing wave ratio when the input voltage at a fixed frequency of less than 2.0, weight 110 g.

1УИ01 1UI01

1УИ01-1 1UI01-1

ЖТ2.030.014 ТУ ZHT2.030.014 TU

Модули  СВЧ для усиления одиночных импульсных сигналов на фиксированных частотах, а также для многокаскадных линий  дециметрового диапазона. Modules for microwave amplification of single pulse signals at fixed frequencies, as well as for multi-stage lines UHF. Выходная мощность: Output power:

1УИ01            2,30 кВт 1UI01 2,30 kW

1УИ01-1         0,38 кВт 1UI01-1 0,38 kW

Ширина  полосы на уровне 3 дБ: Bandwidth at 3 dB:

1УИ01            60МГц 1UI01 60MGts

1УИ01-1         30МГц 1UI01-1 30MHz

Коэффициент стоячей волны не более: Standing wave ratio no more than:

1УИ01             2,0 1UI01 2,0

1УИ01-1          1,6 1UI01-1 1.6

Масса 200 г. Weight 200

1УИ03-2, 3 1UI03-2, 3

1УИ03-4 1UI03-4

ЖТ0.203.002 ТУ ZHT0.203.002 TU

Модуль  СВЧ для усиления импульсных сигналов на фиксированных частотах дециметрового диапазона. Module to enhance the microwave pulse signals at fixed frequencies UHF. Выходная мощность 350 Вт; ширина полосы на уровне 3 дБ -30 МГц; коэффициент стоячей волны (на фиксированной частоте) не более 2,0;  масса 150 г. Output power 350 W, the bandwidth at -30 dB at 3 MHz standing wave ratio (fixed frequency) not more than 2,0; weight 150 g.

1ПУ06 1PU06

1ПУ07 1PU07

1УСО9 1USO9

ЖТ0.220.002 ТУ ZHT0.220.002 TU

Модуль  СВЧ  для  работы на фиксированных  частотах в непрерывном режиме в  составе умножительно-усилительной линейки или в качестве каскадных  умножителей частоты (1ПУ06, 1ПУ07)    и       усилителей мощности непрерывных колебаний  (1УСО9). Microwave module to work at fixed frequencies in a continuous mode of umnozhitelno-line amplifier or as a cascade of frequency multipliers (1PU06, 1PU07) and power amps continuous fluctuations (1USO9).

1ПГ01 1PG01

ЖТ2.206.000 ТУ ZHT2.206.000 TU

Модуль  СВЧ  для  преобразования слабого  входного сигнала фиксированной  частоты в сигнал промежуточной  частоты 30 МГц. Microwave module for converting a weak input signal of fixed frequency in a signal of intermediate frequency 30 MHz. Мощность входного сигнала 3 мВт, гетеродина 350 мВт; масса 65 г. Input power of 3 mW, 350 mW LO; weight 65 г.





Model: IS(SH)100-4



Datasheets ???

-         SOLVED,  flash lamps

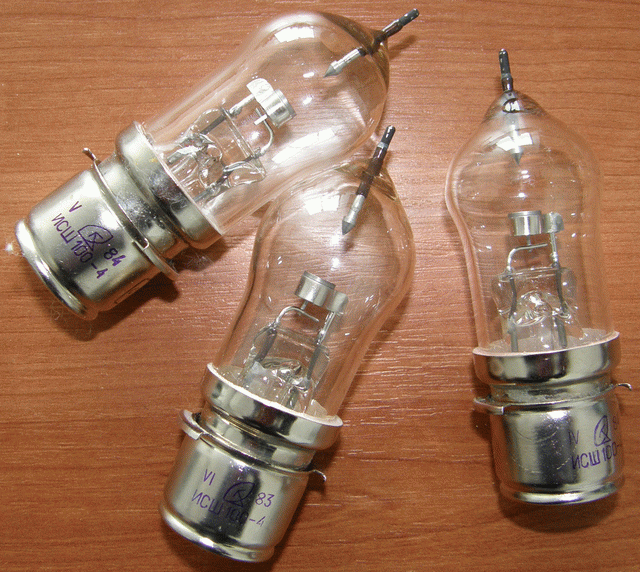

Flashlamp ISSH-100-4

Конструктивные данные Datele de proiect

Размеры светящейся части, мм Dimensiune pe de o parte luminoasă, mm

ø1,5×10 O1, 5 × 10

Габариты лампы, мм Dimensiuni Lamp, mm

ø30×102 ø30 × 102

Сопротивление лампы 1 , Ом De rezistenţă a lămpii, 1 ohm

0 0

Эксплуатационные характеристики Performanţă

Энергия разряда, Дж Energie nivel, J

2,5 2,5

Рабочее напряжение, В Voltage, V

6500 6500

Средняя мощность, Вт De putere medie, W

55 55

Предельная мощность (разрушения), кВт Puterea maximă (distrugerea), kW

0 0

Освечивание вспышки (наименьшее), кд×с Flash Osvechivanie (cel mai mic) × CD cu

1,8 1,8

Пиковая яркость, Гкд/м² Peak luminozitate, CTAG / M ²

50 50

Интервал между вспышками, с Intervalul dintre flash-uri, cu

0 0

Длительность импульса силы света 2 , мс Puls de intensitate, 2 ms

0,003 0,003

Частота вспышек, Гц Frecvenţa de focare, Hz

25 25

Срок службы, тыс. вспышек Lifetime, mii de eruptiile

270 270

Пиковое напряжение импульса зажигания, кВ Vârful de aprindere de tensiune de impuls, kV

1 1

Напряжение зажигания, кВ De aprindere tensiune, kV

5 5

Напряжение самопробоя, кВ Samoproboya tensiune, kV

10 10

Примечание Nota

Наибольшее время непрерывной работы — 90 секунд Cel mai mare de timp continuă de lucru - 90 secunde



If you have any info about those tubes, please send comments to carsium2000@yahoo.com

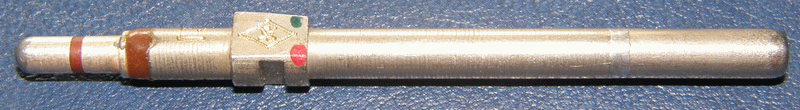

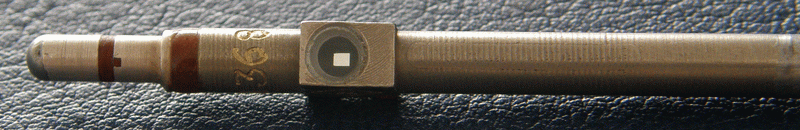

Model: ???

Total long = 61mm

Founded in box with radar components

If you have any info about those tubes, please send comments to carsium2000@yahoo.com



Model TM4D

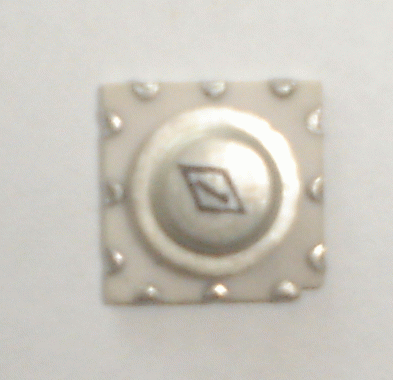

Up side

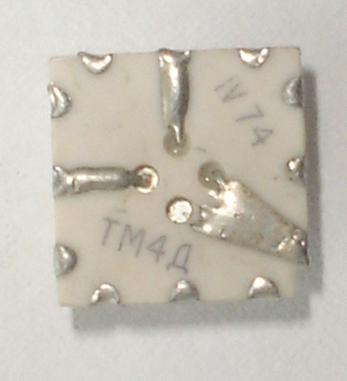

Back side



Many thanks to Alexander Nazarenko



Hello!
On this page http://www.qsl.net/yo4dft/Unknown%20devices.htm you asked any information about unknown devices.

Model TM4D - this is low frequency low power p-n-p transistor for pressurized micromodules. Some technical information about it you can find on this page  http://ham.kiev.ua/t/tranz_r/vt0111.htm

I am not sure but i think On attached picture you can see resonant arrester for working in awaveguide tracts in centimeter and millimeter wave.







If you have any info about this device, please send comments to carsium2000@yahoo.com
