Antena Delta Loop

Cat de sus ?



O solutie pentru alegerea antenei de catre radioamatorii din zonele urbane o reprezinta antena Delta Loop montata vertical. Desi pare straniu, spatiul necesar la sol pentru instalarea unei antene verticale pentru 7Mhz, cu cel putin 2 contragreutati, este de 14 metri. Dupa cum am constatat, acesti 14 metri pot reprezenta de fapt spatiul necesar elementului orizontal al unei antene Delta Loop montata vertical.

Daca pentru instalarea unei antene verticale avem nevoie de un pilon de cel putin 5-6 metri, in cazul antenei Delta Loop va trebui sa prelungim acest pilon cu inca 10 metri cel putin (in cazul benzii de 7Mhz).

Recomandarea mea pentru instalarea antenei Delta Loop este folosirea unui telescop de fibra de sticla; in functie de amplasamentul si dotarea existenta acest telescop de fibra de sticla poate fi montat direct pe sol (dar atunci ne va trebui un telescop ceva mai lung) sau pe un pilon metalic déjà existent.

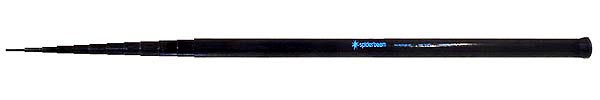

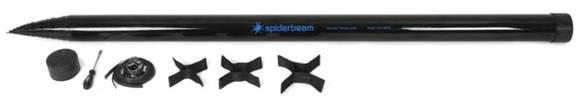

Radioamatorilor care dispun de resurse financiare le recomand pilonii telescopici din fibra de sticla de la Spiderbeam (http://www.spiderbeam.com) , fabricati in trei variante, de 12, 18 si 26 de metri.







Alegerea telescopului ne va dicta inaltimea minima fata de sol a antenei Delta Loop, implicit diagrama de radiatie.



In acest moment apare de fapt si problema dezbatuta in acest articol. Cat de sus trebuie montata antena ? Toata lumea este de acord ca antenna trebuie sa nu aiba obstructii in jurul ei, pe o raza de cateva lungimi de unda. Totusi, revine intrebarea, cat de sus ?

Daca pentru o antenna monoband pentru banda de 1,8Mhz intrebarea este retorica, pentru banda de 7Mhz intrebarea incepe sa aiba un sens. Astfel, o inaltime a elementului orizontal fata de sol de 5 metri (aprox. 0,12 lambda) de va impune o inaltime a varfului antenei de 15 metri. Daca vom folosi un telescop din fibra de sticla de 26 de metri vom putea asigura o inaltime a elementului orizontal de 16 metri fata de sol (aprox. 0,36 lambda).

     Pentru a ne edifica asupra raspunsului la intrebarea din titlu am simulat cu programul Mmanagal diverse inaltimi deasupra solului. A fost aleasa o simulare pentru o antena Delta Loop cu polarizare verticala, alimentata excentric si calculata pentru banda de 160 metri.



Inaltime 0,001 lambda (adica foarte aproape de sol)

Unghiul de elevatie

Castigul antenei

10 grade

1,2 dBi

20 grade

2,6 dBi

30 grade

2,4 dBi

40 grade

1,3 dBi

50 grade

- 0,4 dBi

60 grade

- 2,7 dBi

70 grade

- 5,7 dBi

80 grade

- 9,7 dBi

90 grade

- 12,5 dBi

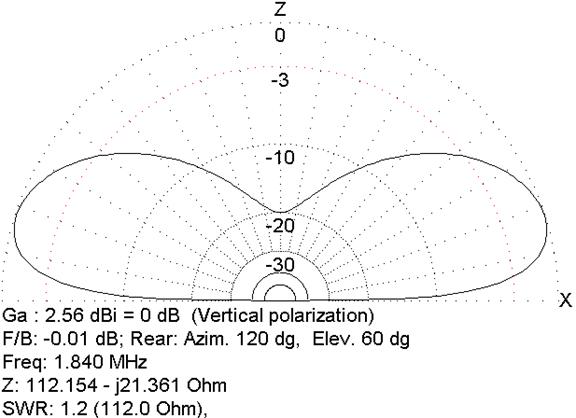

Inaltime 0,1 lambda

Unghiul de elevatie

Castigul antenei

10 grade

1,6 dBi

20 grade

2,5 dBi

30 grade

1,4 dBi

40 grade

- 0,9 dBi

50 grade

- 4,1 dBi

60 grade

- 8,0 dBi

70 grade

- 12,2 dBi

80 grade

- 15,8 dBi

90 grade

- 17,3 dBi

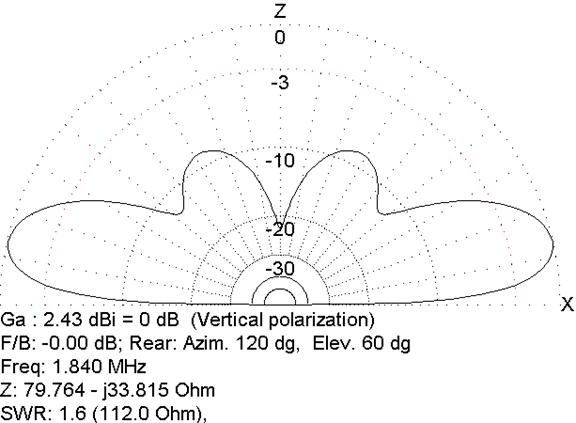

Inaltime 0,4 lambda

Unghiul de elevatie

Castigul antenei

10 grade

2,1 dBi

 20 grade

1,5 dBi

30 grade

- 2,7 dBi

40 grade

- 9,4 dBi

50 grade

- 8,1 dBi

60 grade

- 6,1 dBi

70 grade

- 7,0 dBi

80 grade

- 11,4 dBi

90 grade

- 20,2 dBi

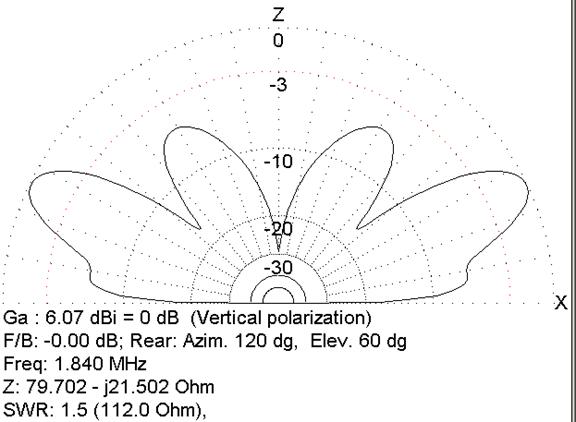

Inaltime 0,6 lambda

Unghiul de elevatie

Castigul antenei

10 grade

- 0,5 dBi

20 grade

- 2,8 dBi

30 grade

+ 3,0 dBi

40 grade

+ 4,7 dBi

50 grade

+ 3,0 dBi

60 grade

- 1,2 dBi

70 grade

- 7,6 dBi

80 grade

- 15,0 dBi

90 grade

- 18,7 dBi

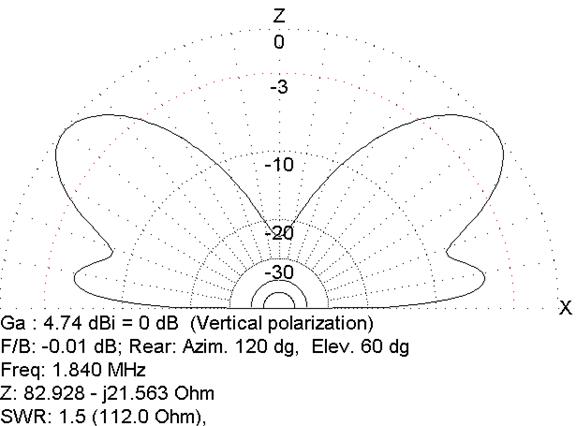

Inaltime 1 lambda

Unghiul de elevatie

Castigul antenei

10 grade

- 0,3 dBi

20 grade

+ 4,7 dBi

30 grade

+ 5,3 dBi

40 grade

- 4,5 dBi

50 grade

- 2,1 dBi

60 grade

+ 0,8 dBi

70 grade

- 1,9 dBi

80 grade

- 8,2 dBi

90 grade

- 22,4 dBi





Concluzii



Concluziile care pot fi trase din diagramele de radiatii rezultate trebuie sa tina cont de secretul antenei alese, Delta Loop cu polarizare verticala alimentata excentric si anume, aceasta antena nu exceleaza prin castigul la unghiurile mici de pana in 15 grade dar atenueaza foarte bine semnalele care vin in sectorul 30 – 90 de grade.

Cu alte cuvinte, pentru un radioamator din YO amplasat intr-o zona urbana, aceasta antena va favoriza semnalele de la statiile indepartate (Australia, Noua Zeelanda, America de Sud) si va atenua considerabil semnalele provenind de la “artileria” statiilor ucrainiene, rusesti si din fostul spatiu iugoslav.

     Privind diagramele rezultate vom constata ca pe masura ce montam antena cat mai sus, Delta Loop-ul incepe sa isi piarda din caracteristica sa de baza, comportandu-se din ce in ce mai bine la legaturi la distanta mica si medie (unghiuri de radiatie medii si mari) in defavoarea legaturilor la foarte mare distanta.



     Concluzia generala este ca in momentul in care ne dorim sa instalam orice tip de antena sa verificam prin simulari pe programele specializate influenta inaltimii antenei fata de sol asupra radiatiei pentru a fi siguri ca ceea ce obtinem este ceea ce ne-am dorit. Adica, uneori, foarte sus nu este si foarte bine.



Apasa aici pentru a citi articolul despre rezultatele obtinute cu antena delta loop.





Nota:     Orice comentariu sau experienta impartasita pe tema acestui tip de antena este binevenita si va fi postat(a) in continuarea acestui articol. Puteti trimite comentariile dumneavoastra pe mail la carsium2000@yahoo.com.
